cad中倒圆角F怎么用?

cad是应用最广泛的计算机辅助设计软件之一，而圆角是cad中常用的一个命令,在很多零部件中,许多地方都用得到圆角，因此学会cad倒圆角(快捷键F）怎么画是必不可少的，下面我们一起来看看吧！

步骤

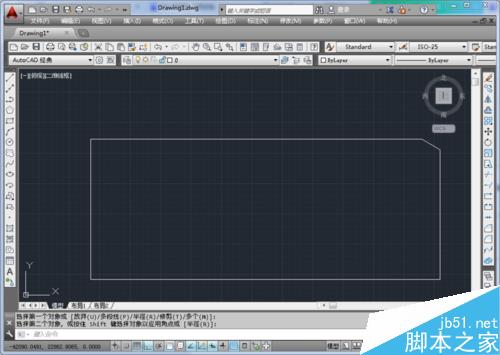

以2014CAD为例，在命令行中直接输入cad倒圆角快捷键“f”，然后回车确定；

在倒圆角命令中根据提示在命令符中输入“r”选择半径，然后按回车确定。

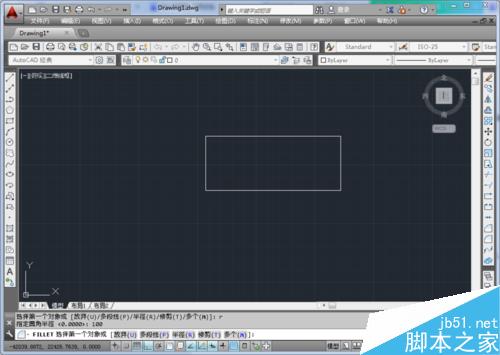

根据提示输入cad倒圆角半径的值，这里我们输入100然后按回车确定。

此时鼠标会变成小方块，根据命令行提示我们一次点击两个相邻的边；

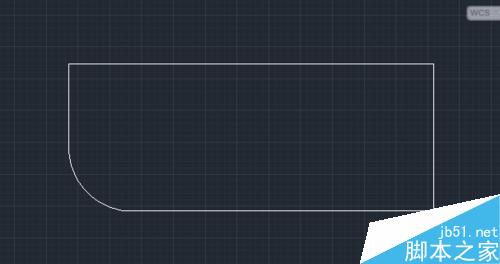

我们选择相邻的两个边，大家可以看到一个半径为100的cad倒圆角就画好了。

如果一个新图，圆角要变成直角也可以用倒角命令。

在命令行中直接输入cad倒圆角快捷键“f”，然后回车确定；

在倒圆角命令中根据提示在命令符中输入“r”选择半径，然后按回车确定。

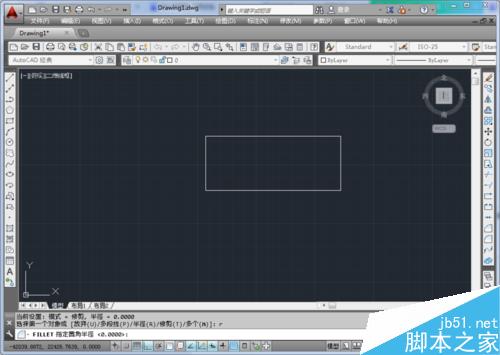

根据提示输入cad倒圆角半径的值，这里我们输入0然后按回车确定。

此时鼠标会变成小方块，根据命令行提示我们一次点击两个相邻的边；

我们选择相邻的两个边，大家可以看到圆角变成直角了

以上就是cad中倒圆角F使用方法介绍，操作很简单的，现在大家学会了吗？希望这篇文章能对大家能对大家有所帮助！
