cad云线怎么画? CAD画各种形状的云线的技巧

平时在CAD图中画云线，是不是鼠标到哪里，线就拐来拐去到哪里，而且弧长都不一样，让大家很头疼呢？为什么别人画出来的云线就是规规矩矩的那么好看呢？下面就来给大家介绍一下如何画矩形和圆形状的修订云线。

1、首先，我们先画出一个矩形和圆，rec快捷键可以画出矩形，c快捷键画出圆。如下图所示

2、revc（云线快捷键），空格，a（弧长），空格，输入最小弧长，空格，输入最大弧长，本例中设最小弧长为10，最大弧长20.

3、o（对象），空格，选择对象，即我们之前绘制的矩形和圆。

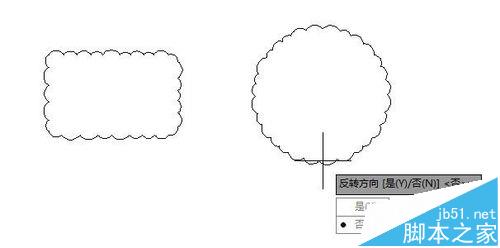

4、我们看一下，选择矩形和圆之后的不反转方向的效果。

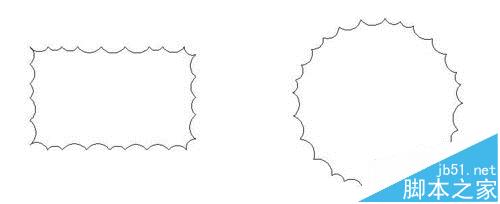

5、我们看一下，选择矩形和圆之后的反转方向的效果。

注意事项：

如果想做其他形状的，可以用pl多段线画出任意你想要的图形，之后利用上述方法操作即可
