cad2014怎么建立异形视口图层?

CAD图纸利用布局可以将我们需要的模型里面东西显示出来，模型其余部分不显示，这样可以在视口中调正所要显示的文件，为了清晰显示，肯定是显示的图纸越大越好。遇到不规则的图形，或者是有局部地方需要大样图表示的，此时就要用到异形视口了。

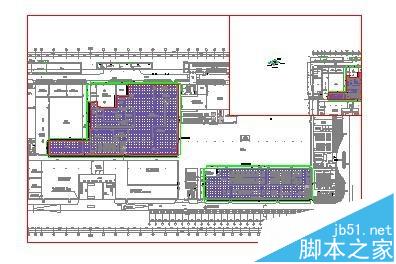

1、首先，我们打开一个工程图纸，如下图所示，是某项目二次吊挂图纸，旁边有个小图是二次吊挂的局部详图。

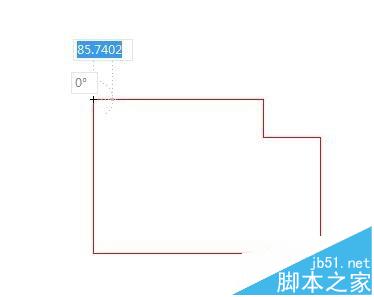

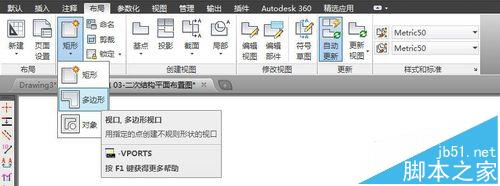

2、我们要到布局，利用布局标签下的多边形，可以绘制任意多边形。

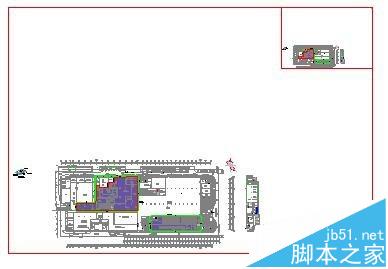

3、在右上角缺口处画一个小矩形的视口，mv（新建视口），

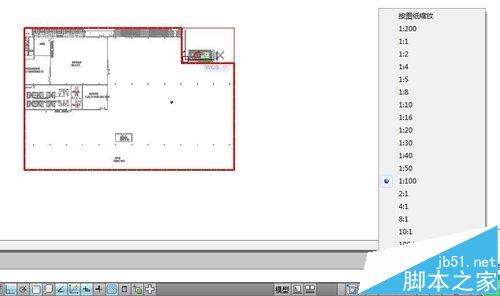

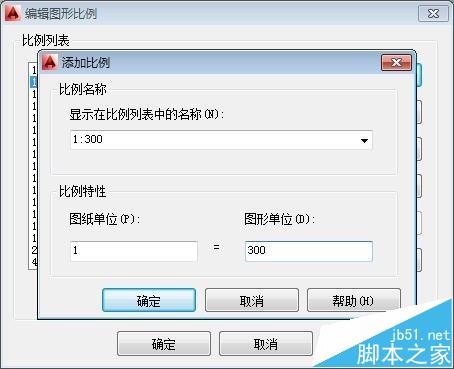

4、双击进入视口调整视口内图形比例，如果有合适比例可选就选其中比例，否则，可自定义比例，

5、自定好图纸比例，将大图纸调整到1:300

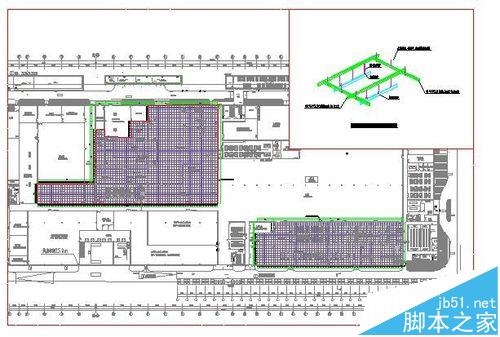

6、将详图调整到1:100，即可得到下图所示布局

注意事项：

本人所用软件为CAD2014版，如其他版本可能工具栏不同。
