CAD绘制图纸的时候有哪些技巧?

CAD绘图中，我建议大家始终将属性栏调出，按Ctrl+1即可调出，可以根据自己喜好放到左边或者右边，下面我主要说一下属性特性栏在画图中可以用到的地方，大家可以参考，还有一些经常遇到的小问题给大家分享。

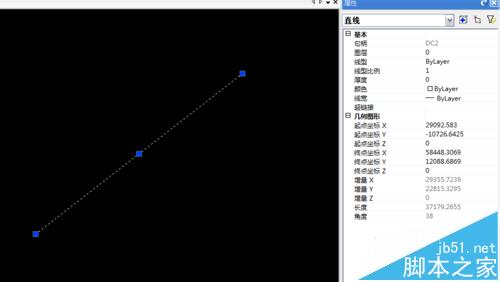

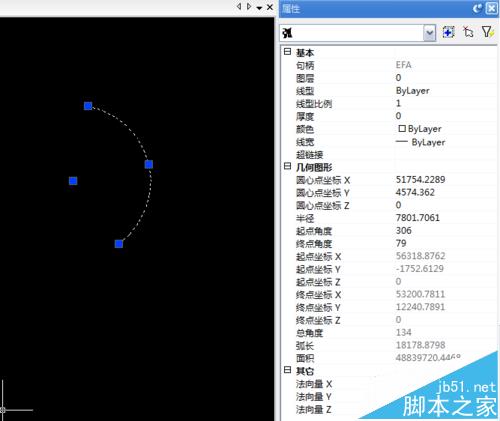

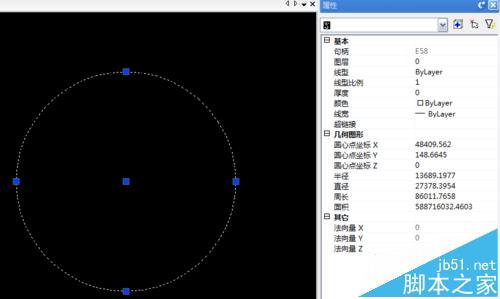

1、大家在画图过程中想查看某些线、弧、圆或者标注等等多种单元的属性时候，只需鼠标单击它，属性栏里面就全都显示出来了，非常方便，对校核尺寸，计算时查看数据等很有帮助。

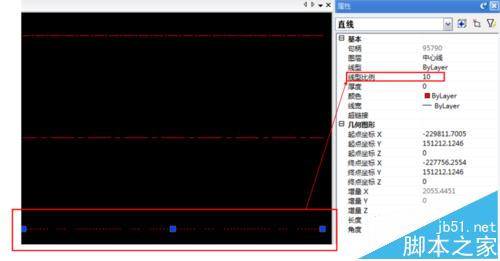

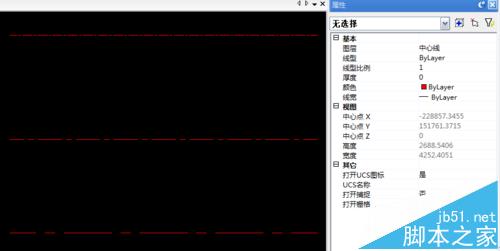

2、有时为了图纸需求，需要随意变动中性线的比例以达到适当的显示效果，就可在属性栏中随意改动比例，如下图所示三种比例的中心线。只需改动属性栏中“线性比例”的数值就可达到自己想要的比例的中心线。（虚线、双点划线等其他线的比例和此一样都可自由调整。）

3、画图当中大家还会经常遇到用鼠标中键放大时无法再放大，或者无法再缩小的问题。以及画好的圆，放大后一看是多边形。诸如此类问题其实都是显示速度的问题，只需输入命令RE，即重生成命令，然后确认就可顺利解决。

4、画图当中还会经常遇到由于尺寸过小，复制到图纸当中找不到的问题，或者由于自己随意放大缩小找不到所花图形的情况，这种情况只需按两下鼠标中键，所画图形立马呈现在你面前。

5、在某些情况下需要将所画图形及标注的尺寸一起放大或缩小，这时问题来了，随着图形的放大缩小，尺寸也跟着变化，那么怎样让图形放大缩小而尺寸不变呢，其实很简单，只需将图形及尺寸一起编辑为块即可。如果有需要，放大缩小后还可打散，打散后尺寸也不会变。
