CAD怎么使用倒圆角命令将矩形变成圆角矩形?

倒圆角，是指利用一个指定的圆弧半径光滑地连接二条线段。

1、打开CAD软件，任意画一个四边形。

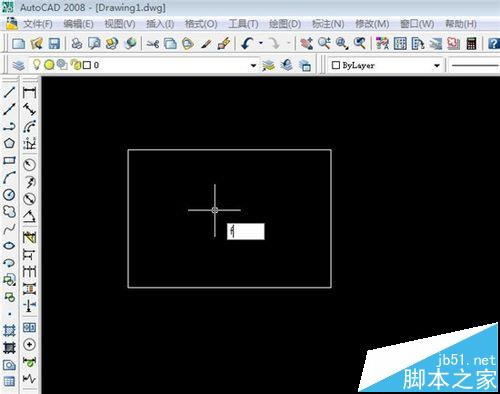

2、输入“f”倒圆角快捷方式。

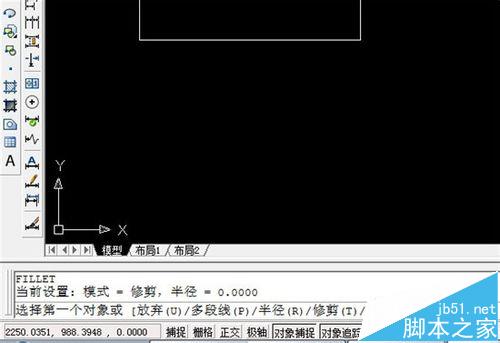

3、在下面的空白区域就会出现如图所示的选项。

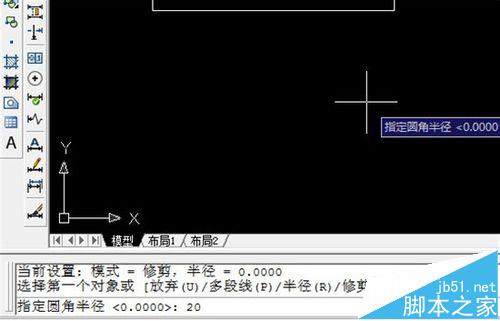

4、我们选择半径r，即输入r，然后回车。并输入半径值20，回车。

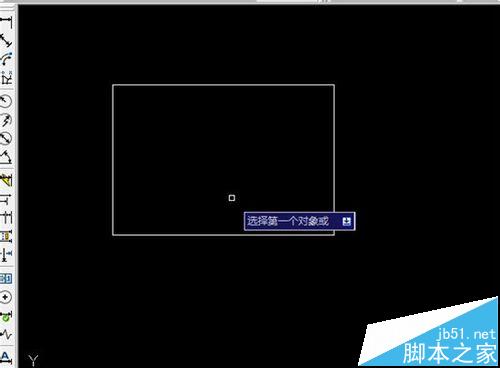

5、出现“选择第一个对象或”。我们选择一个相邻的二边，然后回车。

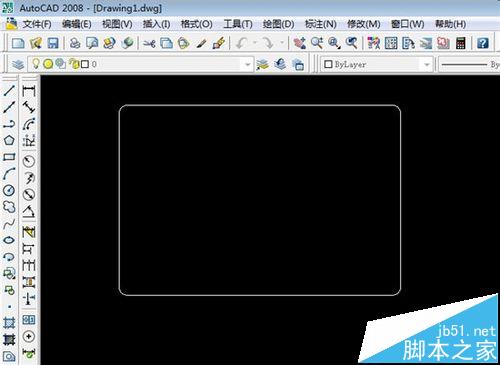

6、然后继续回车，选择相邻的二边，把剩下的三个对角倒圆角。
