CAD图纸怎么不等比例缩放?

CAD如何不等比例缩放呢？下面给大家讲解设置步骤，如图所示，这里想要将这个图案的Y轴给缩放一点

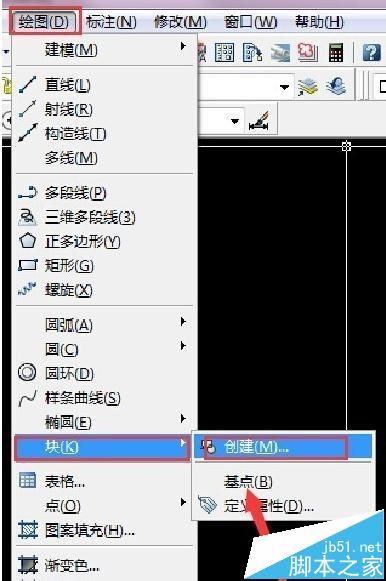

1、将这个图案自定义成块，点击：绘图→块→创建，快捷键b

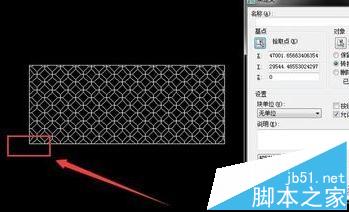

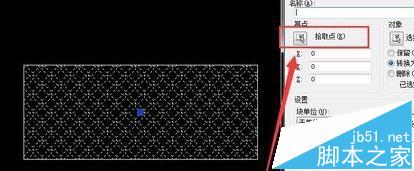

2、自定义块时，需要先选中图案的基点，便于作图方便

3、如果不选，默认是坐标原点

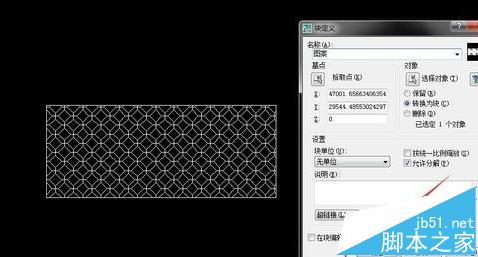

4、给图案名一个名称，然后点击确定

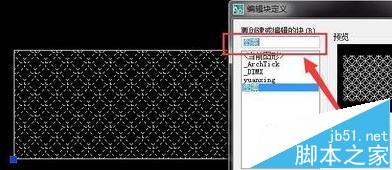

5、双击一下刚才命名的图案，发现这个图案已经成块了

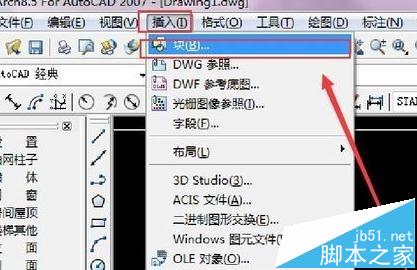

6、点击：插入→块，如图所示

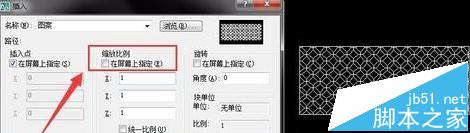

7、弹出如图所示对话框，找到缩放比例

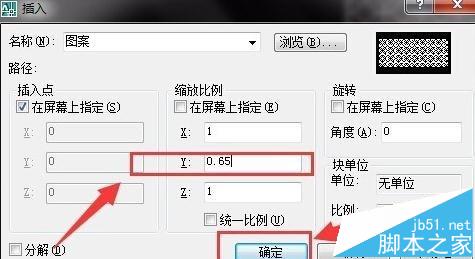

8、想要缩放的是Y轴，将Y轴的比例调小即可，设置好比例后，点击确定借口

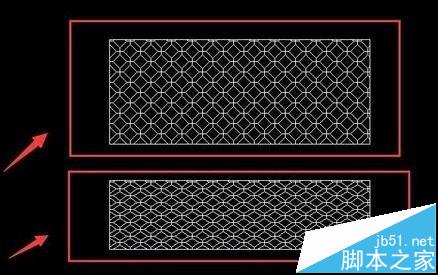

9、如图所示对比效果，可以看到Y轴的比例成功缩小
