cad怎么设计沙发平面图?

在绘制施工图时，常常需要绘制室内家具等设施，以便于能更真实的感受到设计效果。我今天来分享一下沙发的平面图画法。后期我们也会分享立面图的画法。

1、调用“矩形”命令。（快捷键REC）。绘制170*800，半径为55的圆角矩形。

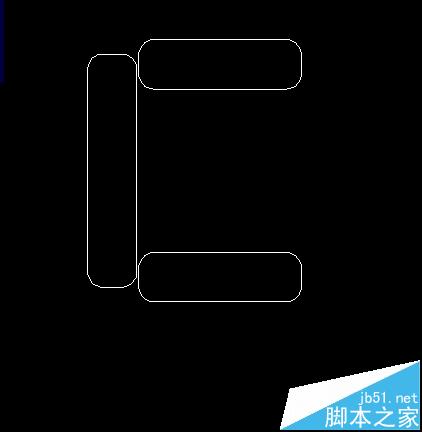

2、按照上述方法，画出沙发两边的扶手。尺寸为560*170.

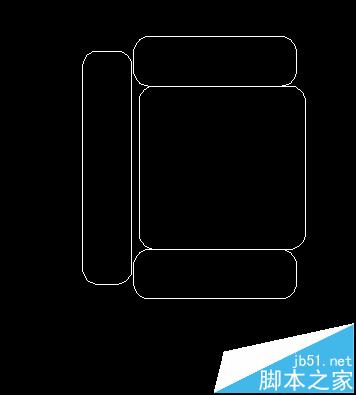

3、绘制沙发垫。尺寸为两扶手的内径。560/570*570.沙发垫与靠背要留点空隙。

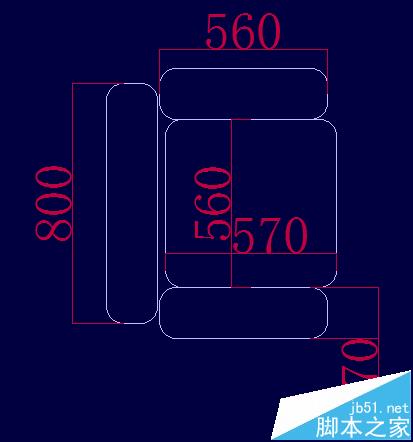

4、标注尺寸，让客户更直观的感受到实际的效果。

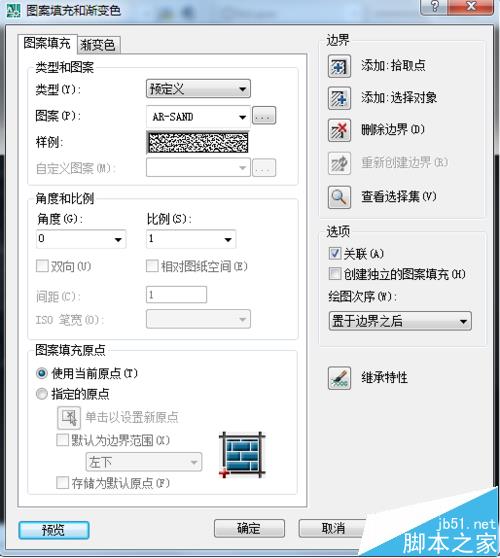

5、可以选择填充，使效果更直观。填充命令为“H”，然后选好样例，添加拾取点即可。

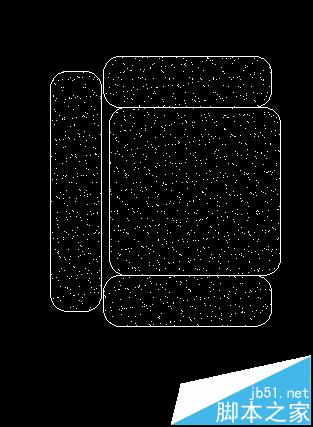

6、填充效果如图。

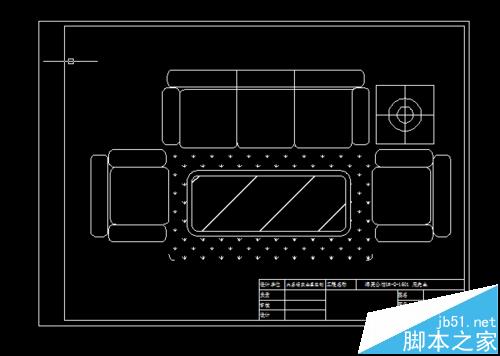

7、沙发一般都是以组出现的，同学们可以画出组合的沙发。

注意事项：

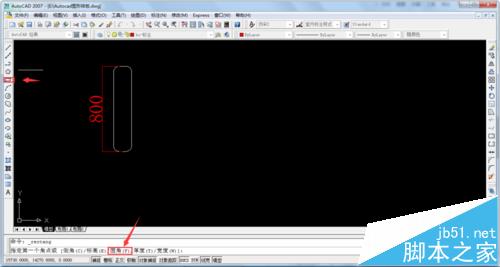

圆角矩形的画法：输入“REC "快捷键。输入"F”输入半径为“55”。在操作界面点击一点，输入“D”尺寸选项。输入宽高尺寸如“170，空格 800，空格.
