cad浴室平面图该怎么绘制?

淋浴房是现代装修中时尚的家居产品。卫生时尚，在绘制图纸时也是必不可少的一部分。今天我们来分享一下怎样绘制淋浴房。

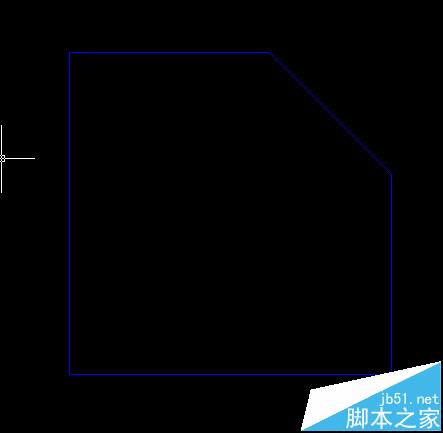

1、调用“PL”多线段命令，绘制出淋浴房的轮廓。其尺寸一般为1120或者其他。这个尺寸是可以根据客户家的卫生间定制的。

2、调用"X“分解命令。

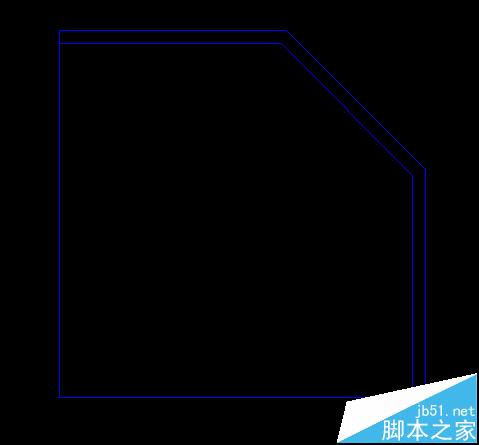

3、调用"O"偏移功能，将多段线向内偏移40，并用修剪”tr“功能修剪。

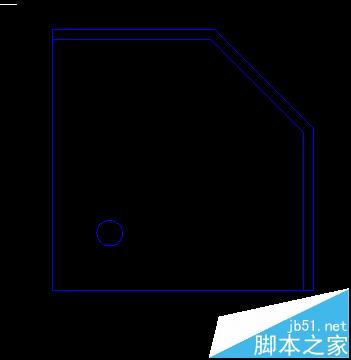

4、调用圆命令，绘制出半径为50的圆表示地漏。移动到相应的位置。

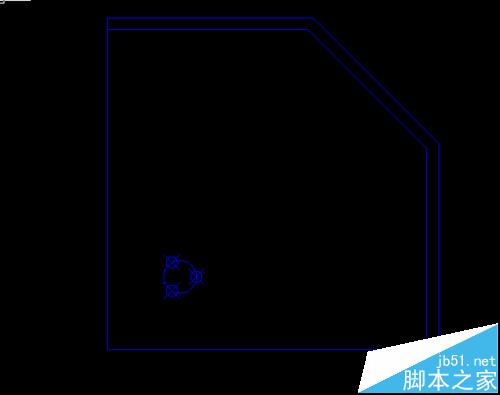

5、调用”DIV"定数等分命令，将圆分成三等分。（若看不到分点，可选择点样式设置。）

6、调用直线，以等分点为起点绘制线段，并且删除等分点。

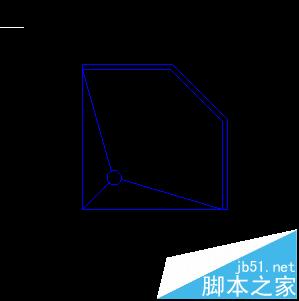

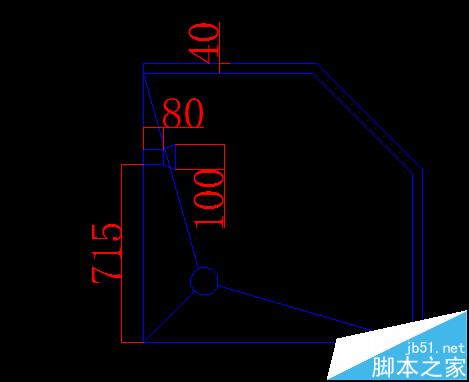

7、调用直线命令，绘制出淋浴头。淋浴房的绘制就完成了。
