cad设计洗衣机平面图的详细教程

洗衣机是图纸设计时必不可少的生活用品，一般放在阳台和厕所中。下面我来分享一下，怎样绘制洗衣机平面图。

1、调用矩形命令，绘制尺寸为550*595的矩形。

2、调用圆角命令对矩形进行圆角，左上角半径为10，右上角半径为40.

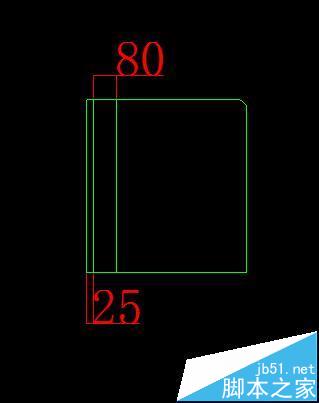

3、调用分解命令然后调用偏移命令，偏移25、80.调用延伸“EX+双空格“。

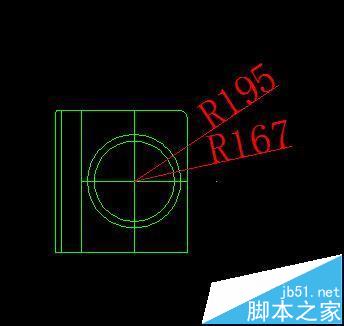

4、调用圆命令，绘制出尺寸半径为167和195 圆，作为洗衣机的圆筒造型。可以先建一条辅助线，完成后删掉。

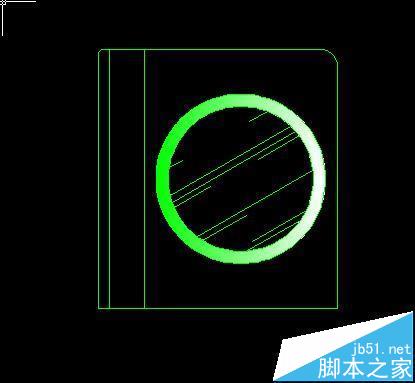

5、调用填充，填充调用渐变色，圆内填充AR-rroof图案。

6、调用椭圆命令，绘制出洗衣机开关按钮。，并用复制得到四个开关。绘制洗衣机完成。

注意事项：

快捷键：co=复制 m=移动 c=圆 el=椭圆 h=填充 L=直线
