cad怎么设计煤气灶平面图? cad绘制煤气灶的详细教程

煤气灶是在绘制整体厨房环节不可或缺的一个图形，所以掌握绘制煤气灶的方法是很重要的，下面我们来分型一下煤气灶的画法。

1、调用矩形命令，绘制尺寸为712*385的矩形，然后调用分解命令“X”分解矩形。

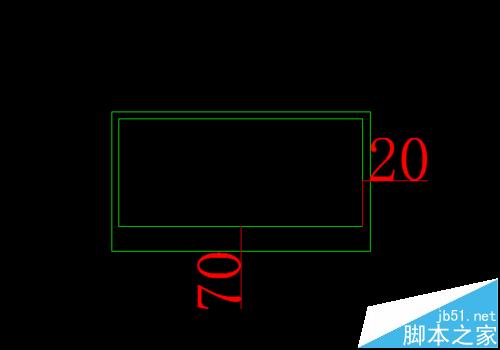

2、将分解后的矩形左、上、右向内偏移20，下侧向内偏移70.

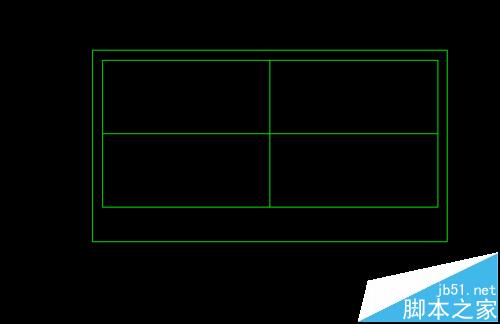

3、调用直线命令，绘制垂直和水平辅助线。

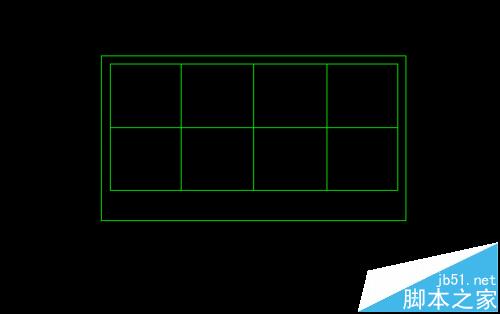

4、调用偏移辅助线，偏移170。

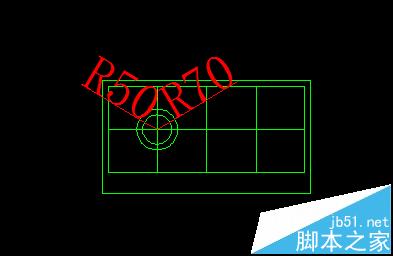

5、调用圆形命令，以左右两边的辅助线交点绘制半径为50和70的同心圆。

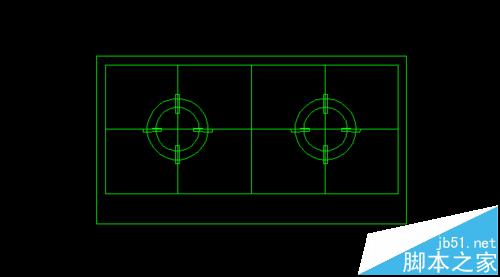

6、调用矩形命令，绘制尺寸为42*8的小矩形，并移动到相应位置。然后调用阵列“AR”命令，对矩形进行阵列。调用复制命令，将图形复制到右边，同样以两辅助线交点为圆心。

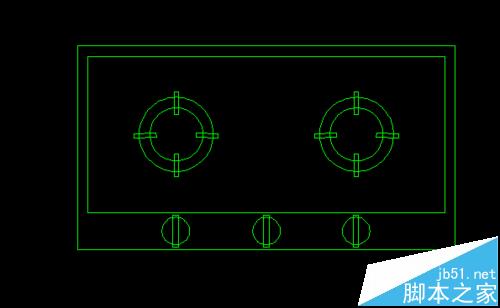

7、绘制出煤气灶开关按钮，删除所有辅助线，煤气灶的绘制就完成了。
