CAD平面设计图怎么速绘制窗户?

CAD绘图中，绘制立面图是比较简单的，但是在绘制立面图有得比较繁琐，比如在绘制教学楼，公寓之类的立面图就会发现有很多窗户，如果这些窗户都去一个一个的画的话，是很费时间的。下面教大家如何在CAD中快速绘制很多窗户的立面图。

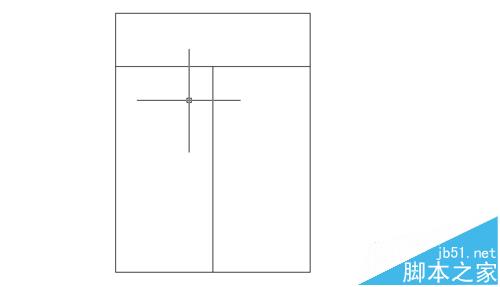

1、在CAD中绘制你需要的窗户，如果你的图上需要几种类型的窗户，那么就都绘制出来。

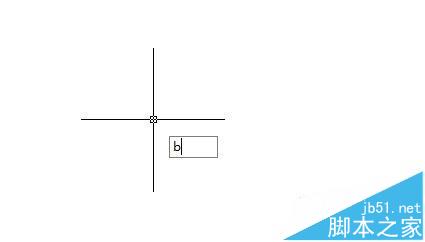

2、命令行输入b快捷命令，我们写入一些块。

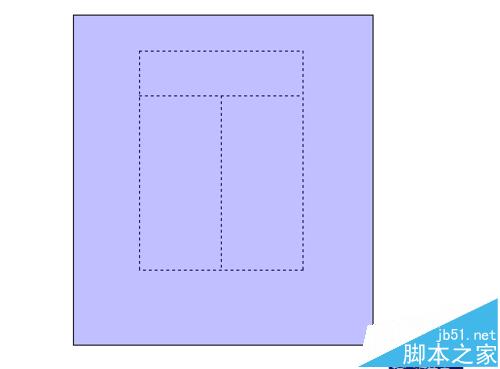

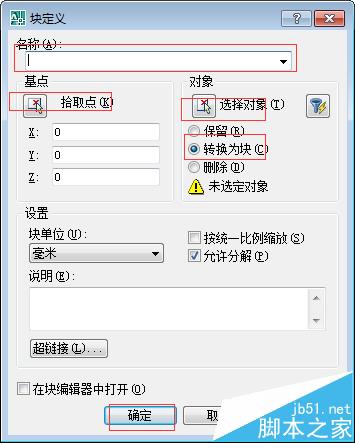

3、弹出写入块的窗口，在名称上表明清楚是那种窗户，点击基点在屏幕上指定，然后选取图形在屏幕上框选后右键单击回到块单击确定。

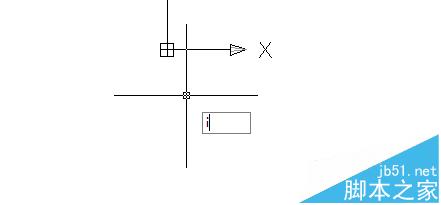

4、在你需要的立面图中插入你定义的块，在命令行输入i快捷命令。单击回车。

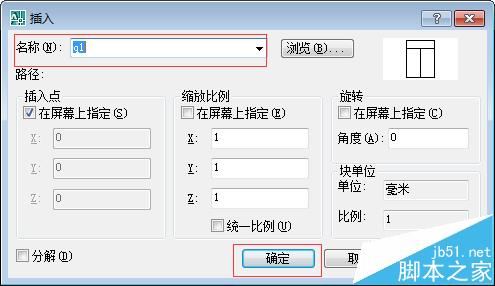

5、插入块窗口，点击浏览你写入的块，插入点选为在屏幕上指定，如果你需要块旋转在旋转角度输入角度。点击确定。

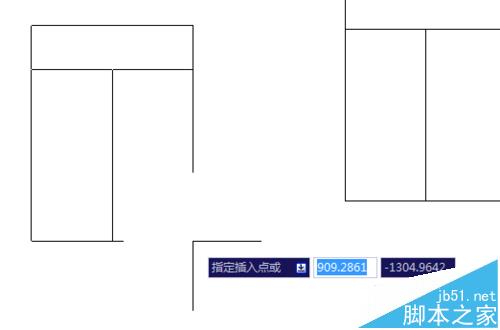

6、你定义的块就出现了，你只需要在你的立面图上出入他们就行了。
