CAD中怎么设置墙的样式?

想要在CAD里设置墙的样式，如何设置呢？下面给大家讲解具体的在CAD中设置墙的样式的方法

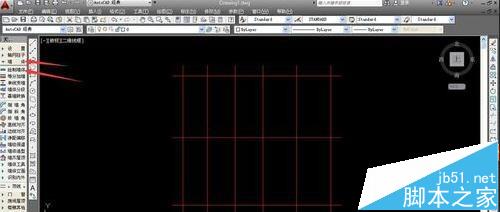

1、首先使用天正建筑打开CAD

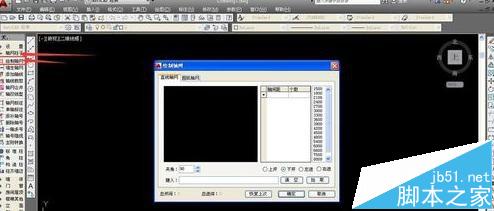

2、使用轴线工具进行辅助，选择”轴网柱子”→"绘制轴线“，弹出轴网设置页面

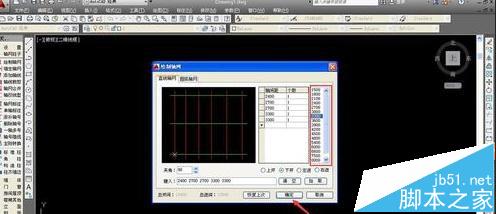

3、根据需要设置轴线之间的距离以及轴线的上进，下进，左开，右开，设置完后，点击确定即可输出轴线

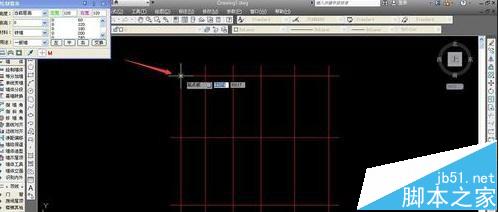

4、移动鼠标确定轴网的位置，单击鼠标左键，即可进行位置的选定，轴线也就绘制完成，下面即可依据轴线绘制相应的墙体线条

5、在工具栏点击“墙体”→“绘制墙体”，进入墙体的绘制阶段，可在弹出的墙体设置栏中，设置墙体的宽度等各种属性信息

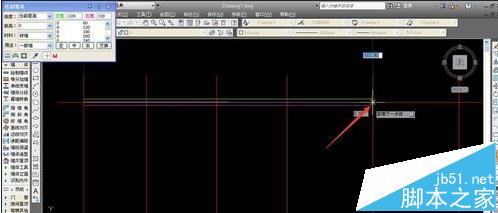

6、选择”绘制墙体“工具，移动光标接近轴线，系统会自动靠近最近的轴线或者交点，这样就能够以轴线为标准，快速准确的绘制墙体

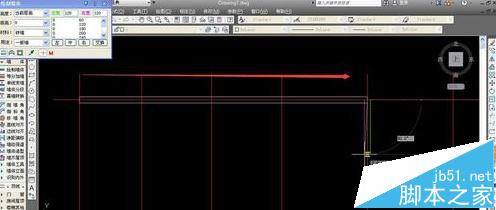

7、在绘制墙体时，先点击会确定墙体的起点，随后移动鼠标会出现墙体的提示线条，然后点击会确定墙体的终点，并输出墙体线条

8、墙体线条默认为白色线条，具有一定的宽度，是建筑绘图中最主要的线条部分，使用轴线配合墙体绘制工具，能够轻松绘制标准墙体

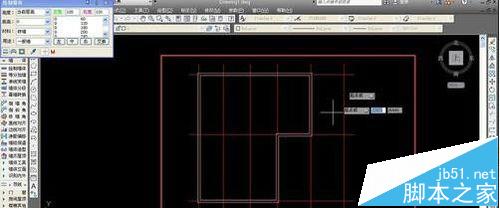

9、根据轴线，完成墙体的绘制即可，在绘制墙体时，按下键盘的F8键，能够进行垂直锁定，确保墙体线绝对的垂直
