CAD在位编辑块命令怎么使用?

CAD是专业画图软件，在很多行业都会用得到，比如室内设计、景观设计、工程管理、土木工程、线路设计等等，都会用到CAD软件。但是，由于软件的功能、命令太多，有些命令大家可能不知道该怎么使用，或是有段时间没用了，大家会遗忘掉一些命令。在这里小编给大家简单介绍一下AutoCAD【在位编辑】命令的使用。

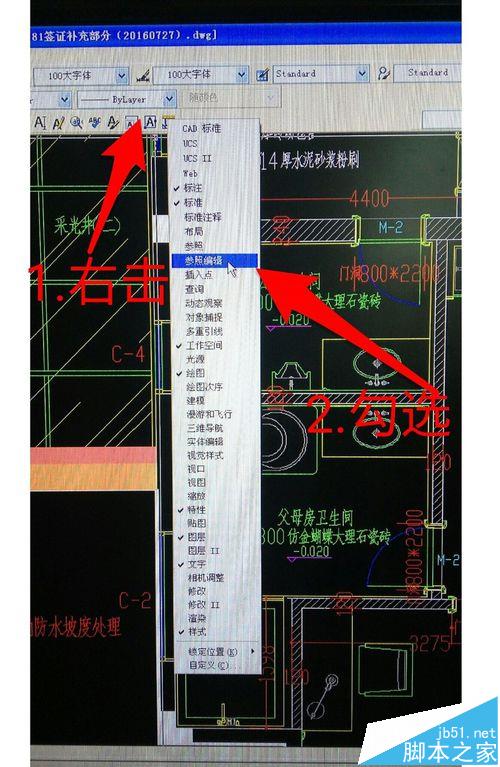

1、在命令行的命令按钮上用鼠标右键单击，出现下拉命令，勾选【参照编辑】，注意，在空白处右键单击是找不到参照编辑的。

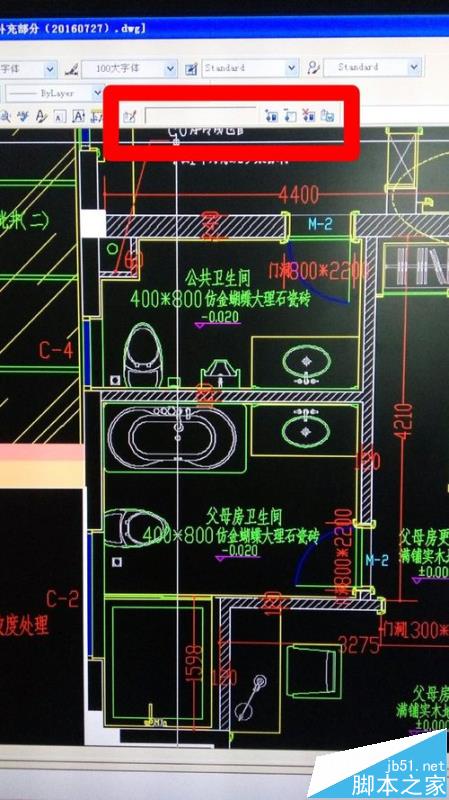

2、这时参照编辑就出现在工具栏里了，更方便我们画图。正常情况下，在下一次重新启动电脑，打开CAD，在位编辑命令还会在命令栏里。

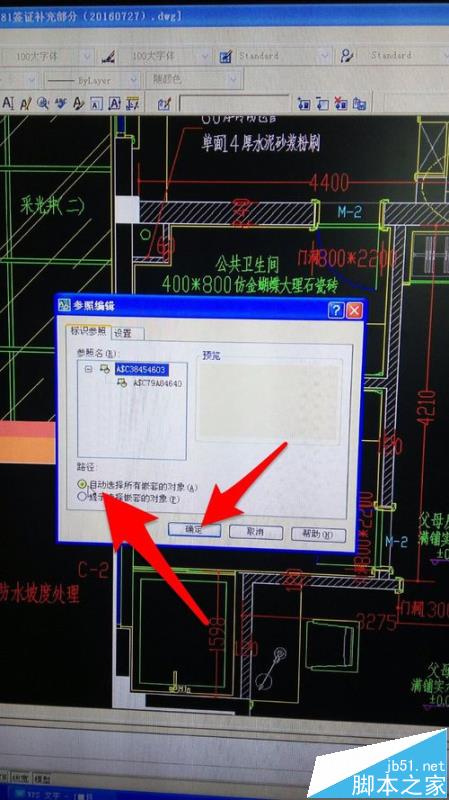

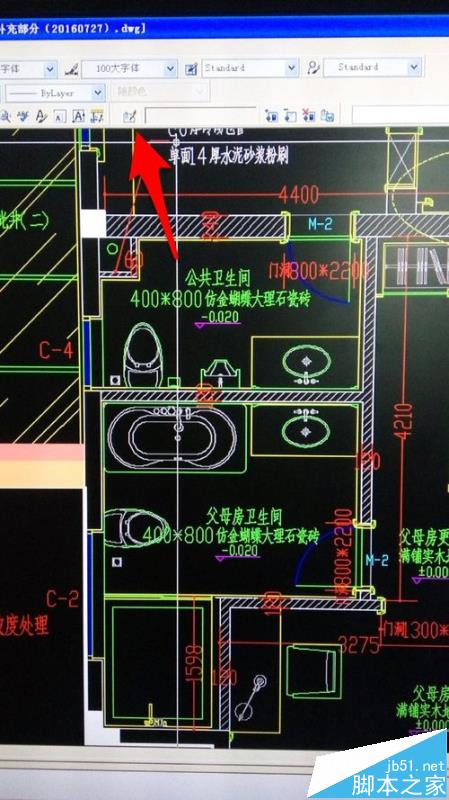

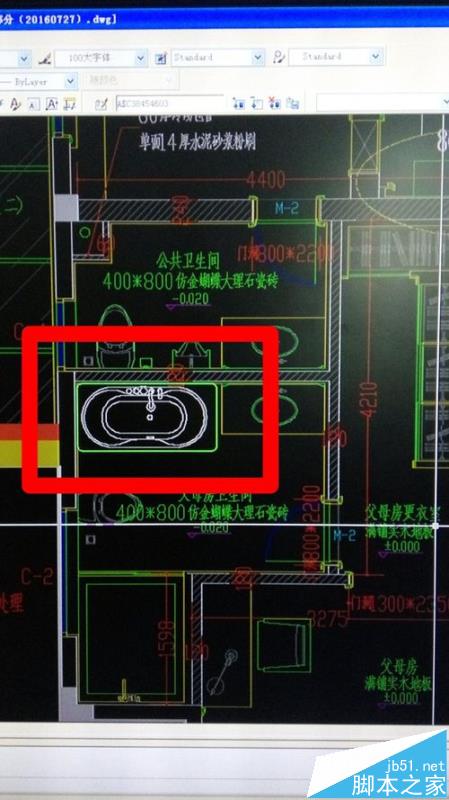

3、接着点击参照编辑——单击要编辑的图块——选择【自动选择所有嵌套的对象】——确定，就可以使得图块在图纸中原有位置进行编辑。

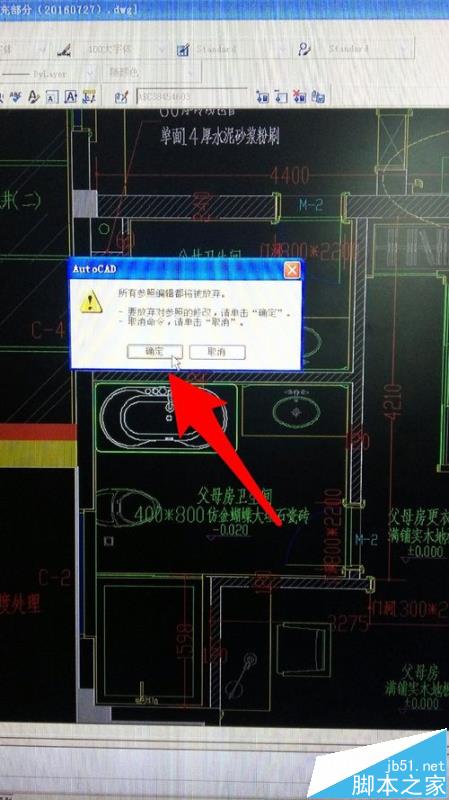

4、在对图块修改后，点击如图箭头所示按钮，弹出对话框，提示是否放弃对块所做的修改，点击【确定】，放弃之前所做的修改。

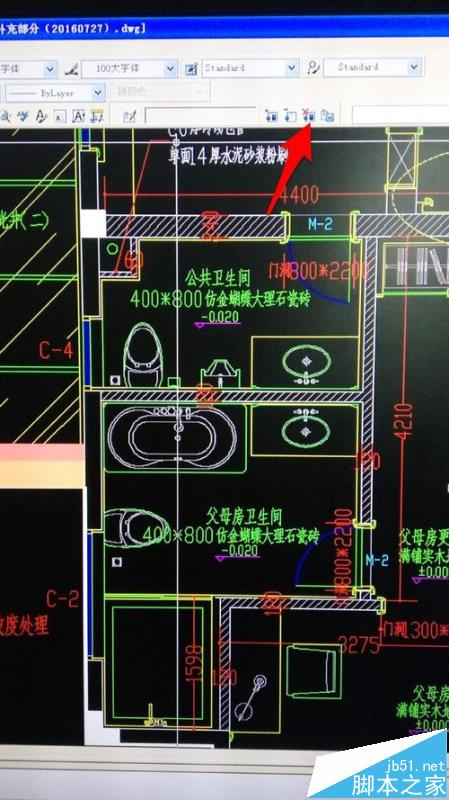

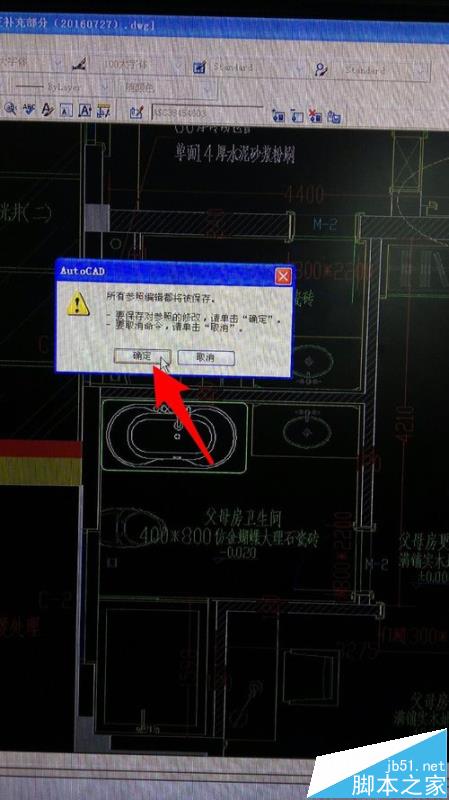

5、点击如图箭头所示按钮，弹出对话框，提示是否保存对块所做的修改，点击【确定】，保存之前所做的修改。

注意事项：

在调出在位编辑命令时，一定要右击命令按钮
