CAD图纸怎么设置打印参数?

工作中，我们经常会用到图纸，而有很多图纸是CAD格式，也是我们通常说的2D图档格式，cad图怎么打印呢？打印时如何选择呢？

1、选择我们要打印的图档，双击打开我们要打印的图纸。

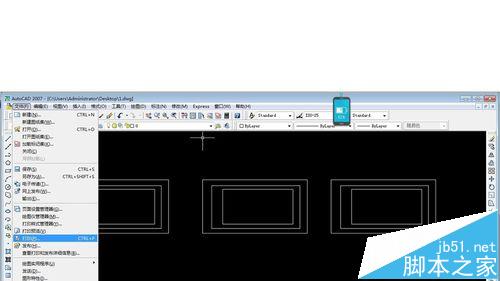

2、打开“文件”下菜单下的“打印”，或是直接输入快捷键“CTRL+P".

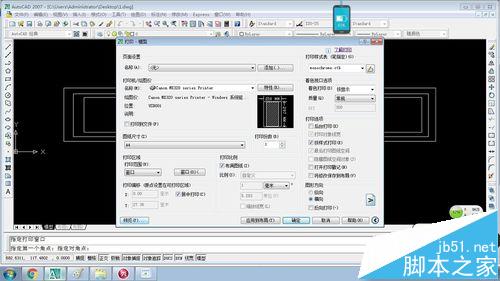

3、点击打印后，出现打印画面，先选择打印机，如下图中的打印机名称。

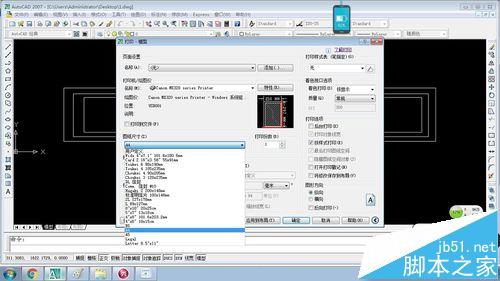

4、再选择打印的图纸尺寸，这里我们选择A3,这里打印机纸张的尺寸，一般小图都是用A4的，大图就选择A0-A3，这里要根据图纸的大小来选择。

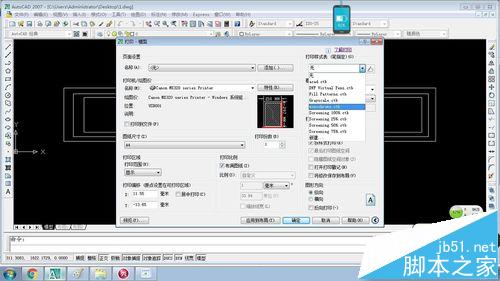

5、再选择打印样式，我们这里选样式”monochrome.ctd",确认。

6、再选择打印比例“布满图纸”后，选择图形方向，这里选择横向。

7、再选择打印窗口，这里我们选择窗口，确认后回来图纸画面。

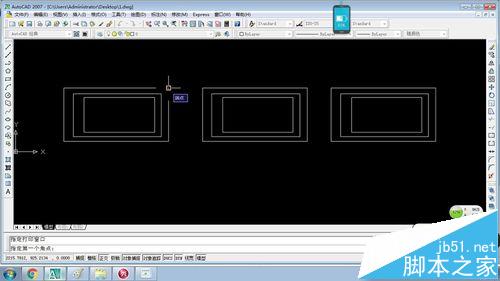

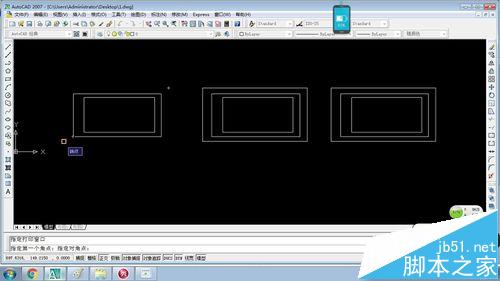

8、回到图纸画面后，选择所要打印的图的范围，即从一个端点拉到另一个端点，如图所示。

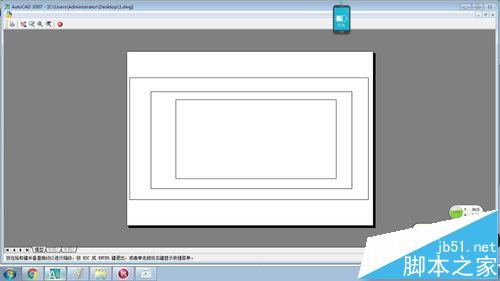

9、点确认后回到打印画面，这时我们先点“预览”一下看看。

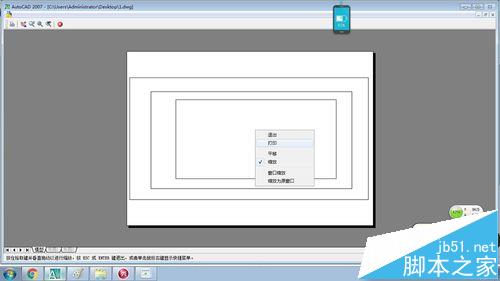

10、预览发现图纸选择窗口完全OK,就点鼠标右键，出现菜单，选择“打印”，OK,就能成功打印了。这里预览时如果发现图纸没有选择好，就再回到打印画面，重新选择要打印的图纸范围。
