CAD图纸中每个图层的颜色该怎么更改?

使用AutoCAD制图时，合理地区分图层或图形的颜色有助于我们对图纸进行管理与区分。那么AutoCAD的图纸颜色是如何区分的呢？我来介绍一下自己的经验。

1、使用快捷键“LA”打开AutoCAD的图层管理器，在图层管理器的空白区域点击鼠标右键可以“新建图层”。我们先新建出自己需要用到的图层以便区分。

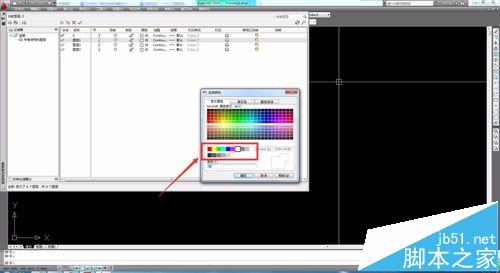

2、点击图层属性中的“颜色”，（新建图层的默认颜色为白色或新建图层之上的那个图层的颜色）。给每个图层赋予一个自己喜欢的颜色。红框范围内的颜色是cad默认的基本原色。

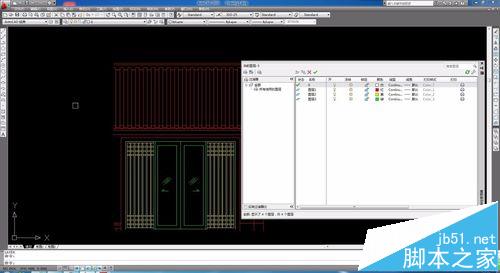

3、将图形的不同部分进行归类，比如将该建筑立面的门、窗、墙体及屋顶分别分为三个不同的图层。

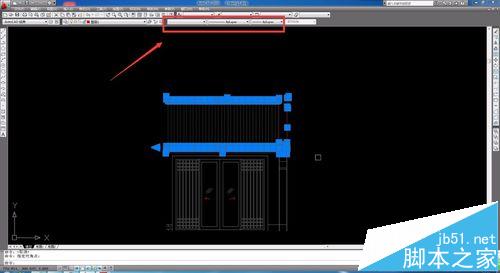

4、图层分好之后，需要将颜色、线型、线宽都调整为“bylayer”，即与图层样式保持一致。在这种属性之下，分的图层才会被完全应用到每个图形之中。

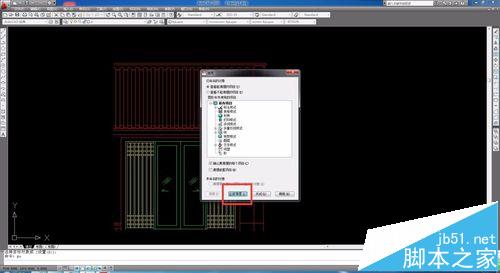

5、使用快捷键“PU”，清理图纸。将不需要的图形、图块都清理掉。这样的操作一方面可以减小cad的档案大小，另一方面可以使图面更加整洁，管理图层的时候更加清晰有条理。

6、清理之后，图层管理器中便只剩下默认的“0”图层以及自己刚刚新建的三个图层了，而颜色正是自己所需要的。
