cad如何创建布局? cad使用向导创建布局的教程

通过本经验的操作，让读者掌握如何创建新的布局选项卡并指定页面和打印设置。

1、执行“工具|向导|创建布局向导命令”菜单命令，调用后，弹出“创建布局-开始”对话框。

2、在“创建布局-开始”选项面板中输入新布局名，单击下一步按钮，打开“创建布局-打印机”对话框。

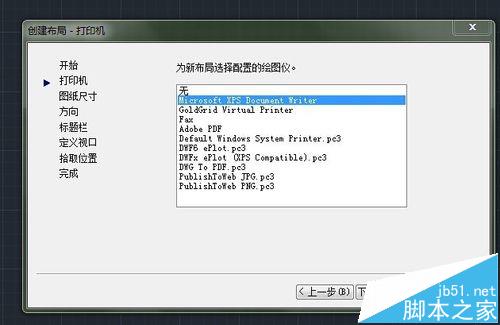

3、指定打印机类型后，单击“下一步”按钮，打开“创建布局-图纸尺寸”对话框。

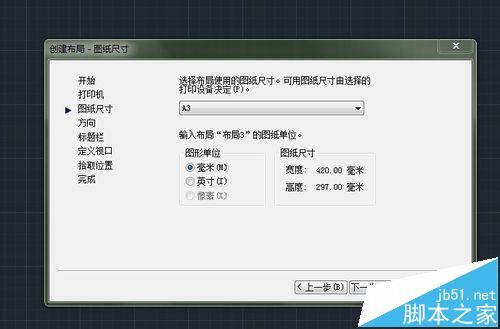

4、在该对话框中设置图纸的尺寸，在“图形单位”选项组中设置单位类型，然后单击“下一步”按钮，打开“创建布局-方向”对话框。

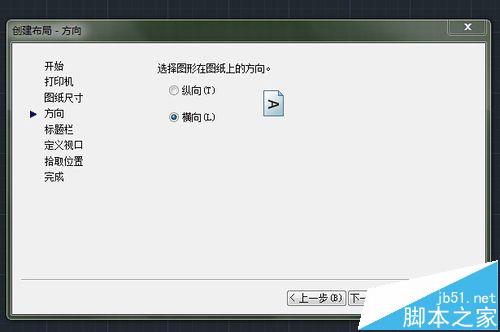

5、选中“纵向”或“横向”单选按钮，然后单击“下一步”按钮，打开“创建布局-标题栏”对话框。

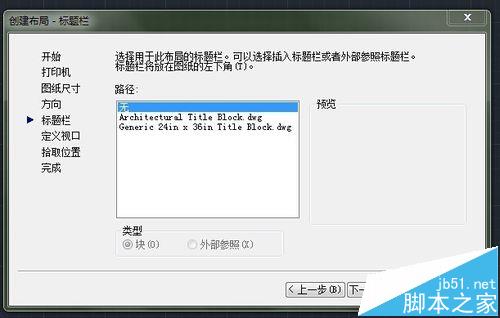

6、在该对话框中的“路径”列表框中选择需要的标题栏选项，然后单击“下一步”按钮，打开“创建布局-定义视口”对话框。

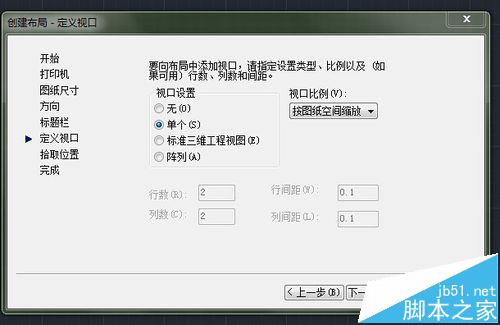

7、在该对话框中选择相应的视口设置和视口比例，然后单击“下一步”按钮，打开“创建布局-拾取位置”对话框。

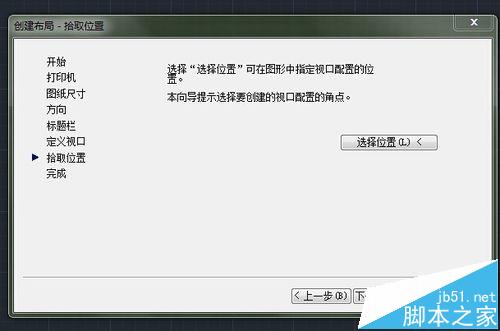

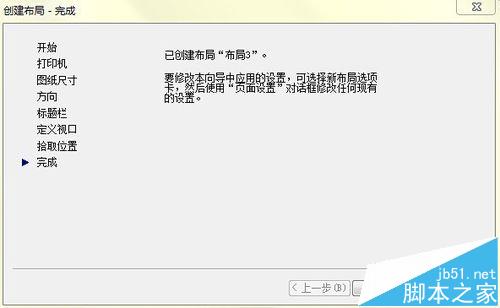

8、单击“选择位置”按钮，进入绘图区选择视口位置，然后单击“下一步”按钮，打开“创建布局-完成”对话框，单击“完成”按钮即可。
