cad如何绘制轴线? CAD绘制建筑图轴线的教程

在使用CAD进行编辑的时候，想要使用CAD进行绘制建筑图的轴线，那么如何使用CAD绘制建筑图的轴线呢？如下图所示。下面给大家讲解具体的绘制方法

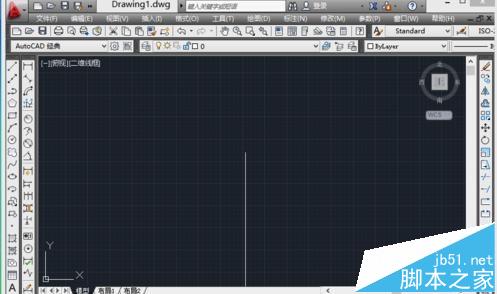

1、打开CAD，进入主界面，然后在CAD中画轴线，命令是L，如图所示

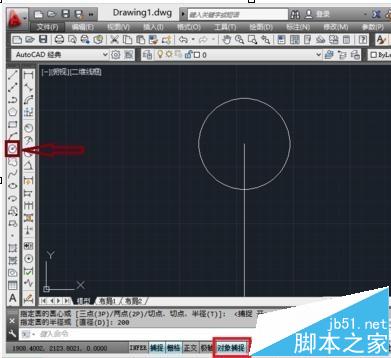

2、如图所示，打开对象捕捉，在端点处画圆

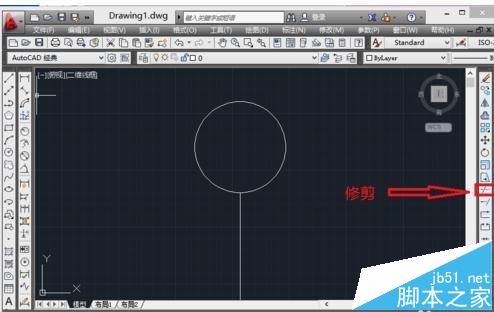

3、然后快捷键ctrl+a全选，tr修剪，去掉圆中多余的线

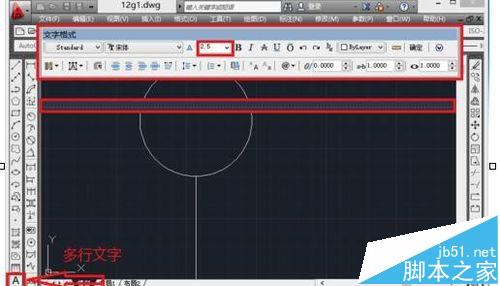

4、接着点多行文字(A)图标，在圆中拖一个矩形，如图所示

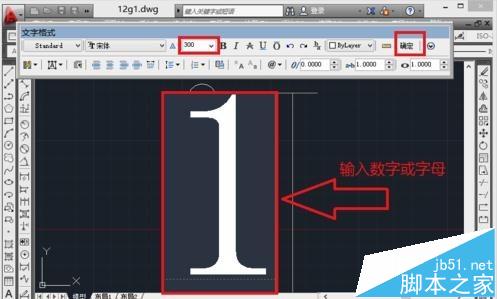

5、将字高改成比圆直径稍小一点，输入数字，设置好后点击确定即可

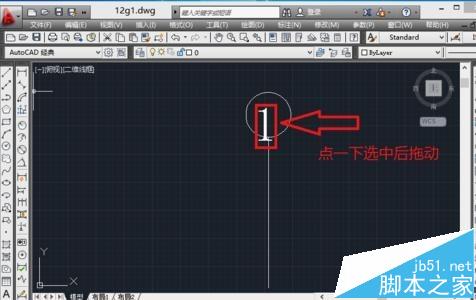

6、最后拖动数字大合适的大小即可

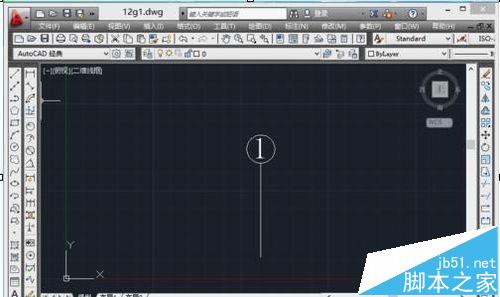

7、这样就完成了，如图所示效果
