cad布局中怎么调节图纸比例?

在使用CAD编辑的过程中，想要调节CAD布局里面的 比例，如何调节呢？下面就给大家讲解一下，如何调节CAD布局里面的比例。

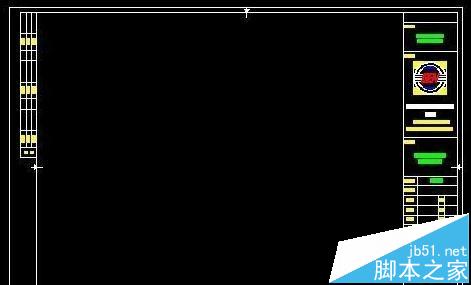

1、打开CAD图纸，如图所示为例

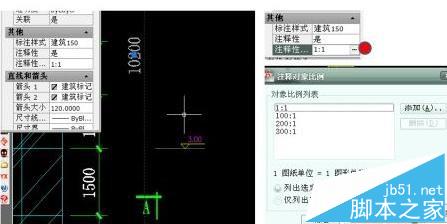

2、如图所示，标注时为注释性对象勾选注释性，并添加所需的比例

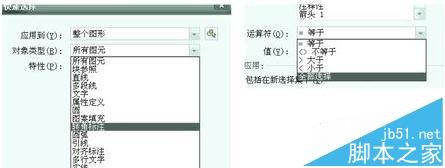

3、然后右键菜单中倒数第X项，全部选中标注后，ctrl+1在特性窗口中开启注释性，并添加注释比例，如图所示

4、接着切换至布局，将所有的图框复制到这里来

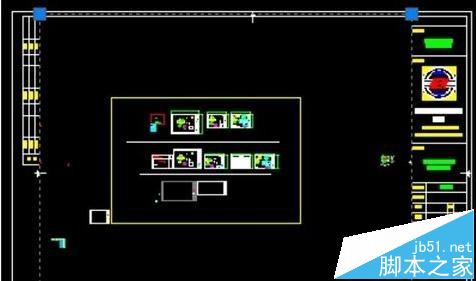

5、使用Mv命令，新建视口。将视口贴近图框边界，如图所示图中选中部分即为视口

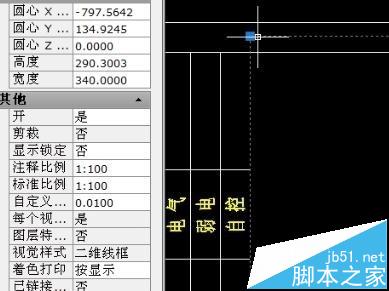

6、接着选中视口，快捷键ctrl+1弹出特性窗口，找到注释比例项，如图所示

7、选择注释比例，标准比例会自动修改至一致

提示：默认的比例如果不够用，用scalelistedit命令添加新的注释比例
