cad多段线怎么设置线宽?

cad是应用最广泛的计算机辅助设计软件，学会cad多段线线宽怎么设置是必不可少的，下面小编教大家cad多段线线宽设置方法。

1、cad多段线线宽设置方法很简单，在cad工具栏中选择多段线。

2、我们还可以在命令行中输入cad多段线快捷键pl，然后按回车键确认。

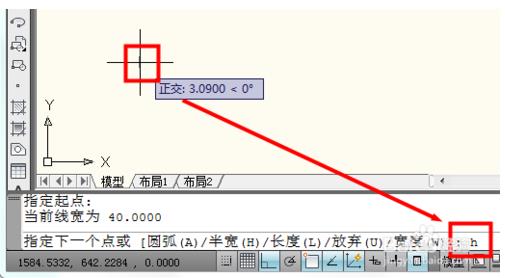

3、首先点击鼠标指定第一点，然后在cad命令行中输入h按回车键，设置多段线端点半宽。也可以输入w设置多段线宽度，半宽即宽度的一半。

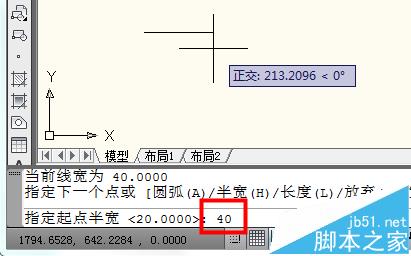

4、在cad命令行中输入多段线半宽值后回车。

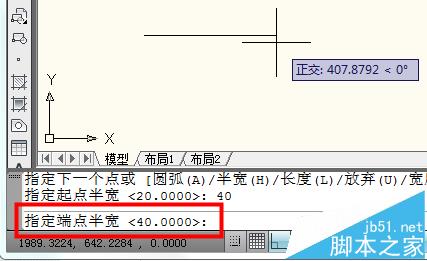

5、这时要求指定端点半宽，默认和端点半宽一样，直接按回车就行。

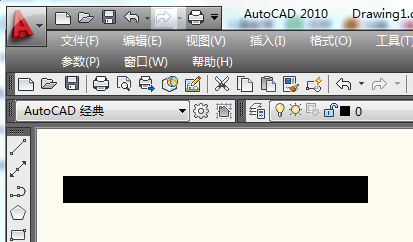

6、此时cad多段线线宽设置就设置好了，我们来看一下画出来的多段线。
