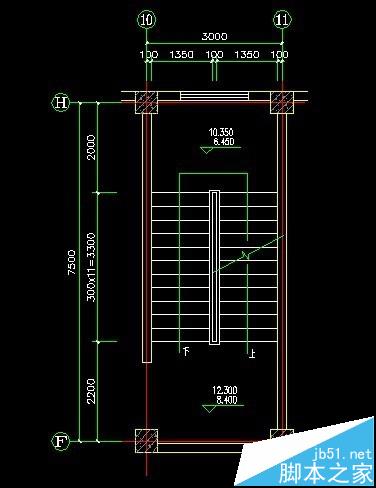

CAD怎么绘制室内楼梯的平面图?

CAD软件是一个绘图软件，他可要比我们用手绘图效率高多了，而且精准度也比手绘的要高一些，所以，现在被广泛应用在工业和建筑业，这也让绘图者方便多了，小编正是要给哪些正在学习CAD的朋友们提供帮助，教教大家怎样用CAD绘制楼梯。

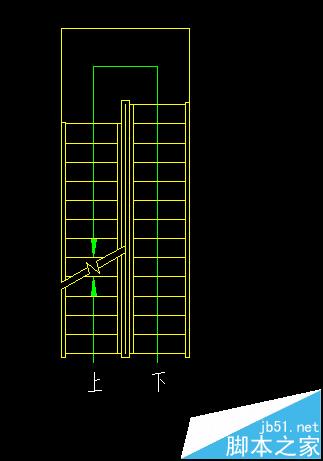

1、单击“绘图”工具栏中的“直线”按钮，再点开“正交”按钮，绘制楼梯的墙体与扶手，绘制完成进行下一步。

2、选择菜单栏中的“格式”然后再点开“点样式”的命令，在打开的“点样式”对话框中来选择“X”样式。

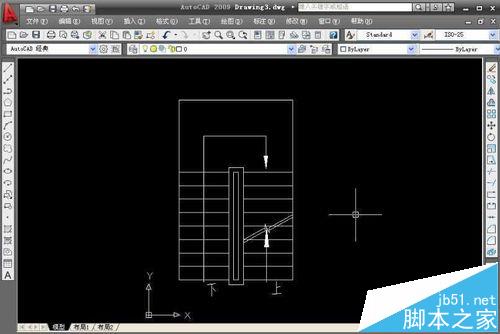

3、选择菜单栏中的“绘图”然后点开“点”然后再点开“定数等分”的命令，以左边扶手的外面线段为对象，数目为8（可自拟），绘制等分点。

4、单击“绘图”工具栏中的“直线”按钮，分别以等分点为起点，左边墙体上的点为终点绘制水平线段。

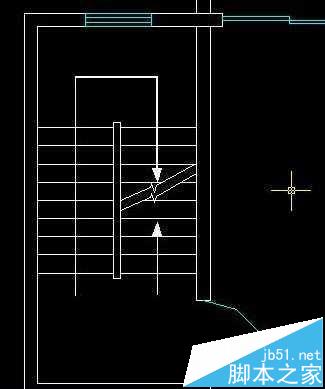

5、最后这一步，我们来删除绘制的等分点，删除完毕以后，我们可以使用“镜像”功能或者是再绘制楼梯的另一边，最后绘制完成。
