CAD2017怎么创建块与分解块?

CAD中的图块可以理解成标准件，把常用的零件设为标准件是提高工作效率的一种方法，本经验以CAD2017版本为例，讲解图块的创建与使用技巧。

1、图块在CAD软件可以当成标准件，在日常的工作中，经常会用到相同的标准件，如果每一次调用都重新绘制就很慢了，为了提高工作效率，可以把常用的设定为图块，当下次使用时，就可以直接调用了。从而提高工作效率。

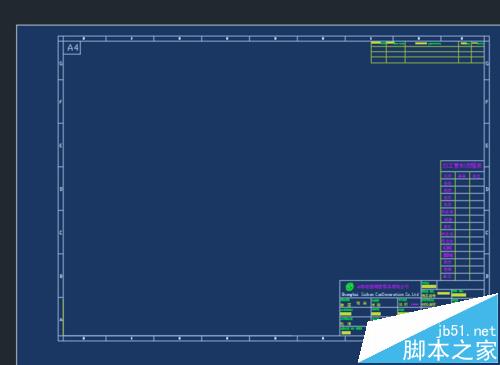

2、比如工作中我们经常会用到图框，可以把图块定义一个块；

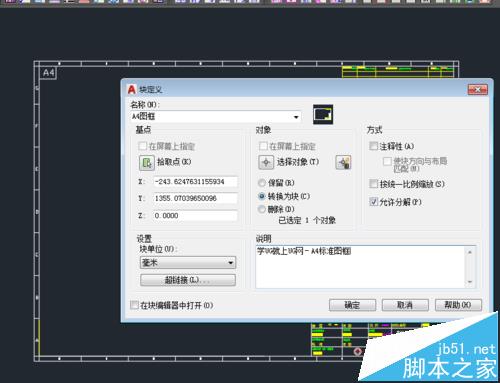

3、定义块可以输入快捷键B；在给块指定名称后，选择基准点；为所创建的块选择对象，（这里可以框选图框）在选择完成后点保存；

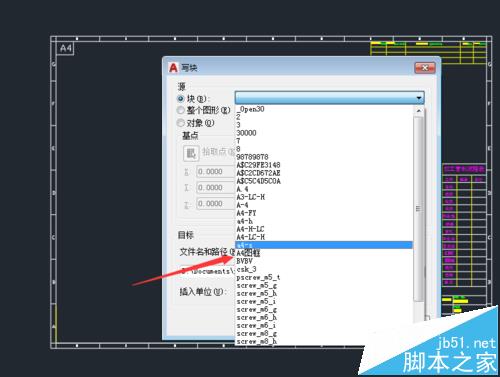

4、如想使用刚创建的块，需要执行快捷键W（保存块）按保存块的提示，找到上一步创建的A4图块；

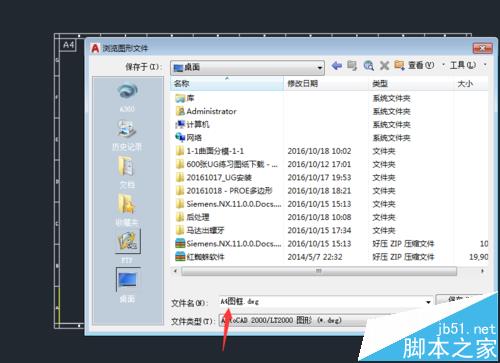

5、选择保存路径，可以把CAD图块做成一个专门的文件夹，方便日后查找或调用；

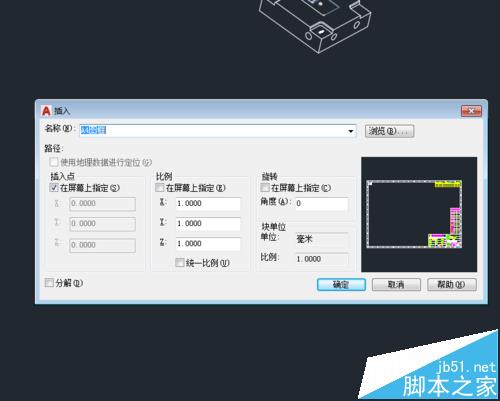

6、插入块需要执行快捷键I；找到刚保存的块；

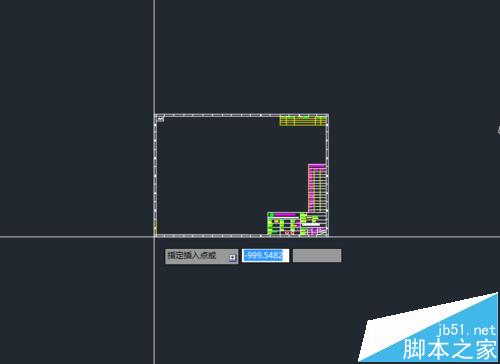

7、在CAD绘图窗口中，选择合适的位置进行放置即可；如对块执行修改，需要使用快捷键X进行炸开；
