cad多重块怎么分解? cad块分解炸开的方法

块是CAD，组装必用工具.

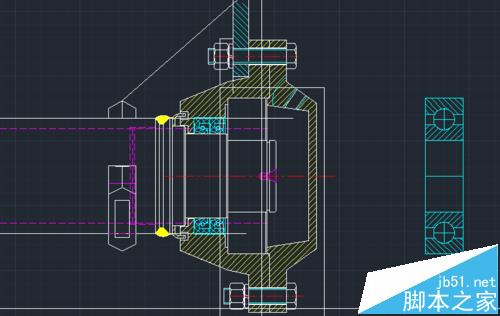

1、如图片可以看出来，所有的是一个整体，一个完整的块.

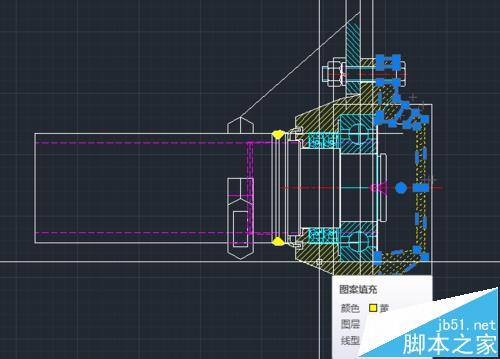

2、我们在命令框中输入X空格 ，如图片，分解开了，分成了很多小块，这里注意下，我之前的图都是做成块的，要不分开就乱线了。

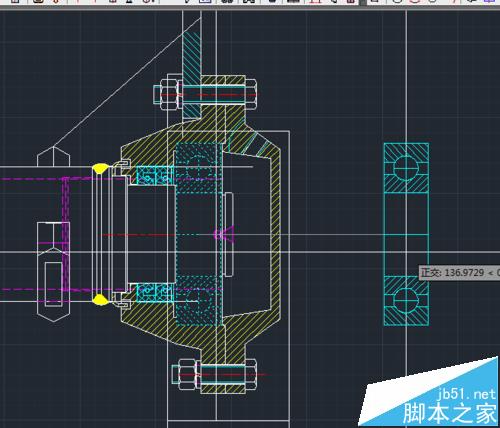

3、我们把其中一个块，用M移出来。

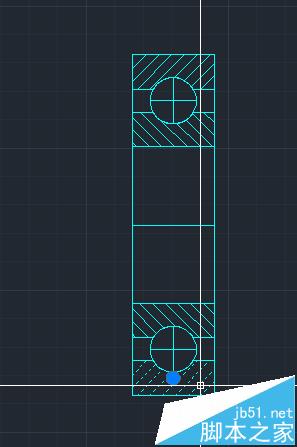

4、移出来如图片，这还是一个完整的小块，我们在次用X分解

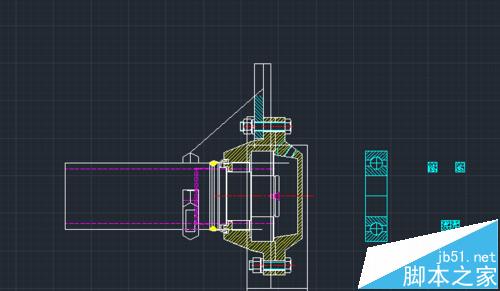

5、看图片，所有线分开了 ，只有填空线还是一个整体，如果还想在分，就第三次X分解了，一般填空线是一体的要用.

6、如以上步骤，一个一个移出来，一个一个分解就好了。

注意事项：

在装配时一定要做成块去装，尽量不要把多个零件做成一个块。
