CAD怎么绘制已知长度的等腰三角形?

实际应用：例如设计橱柜时会遇到一些不规则的墙角，那么如何在CAD中画出这样的角度呢？我们可以在实际测量过程中，以墙角某点为起点，分别向墙角的两边取长度相同的某点为标记，再量出两点标记之间的长度，就可以得出这样一个已知三边长度的等腰三角形了。怎样才可以在AutoCAD中画出这样的一个三角形呢？让我们打开AutoCAD做以下操作：

1、用直线画出已知长度的等腰三角形底边

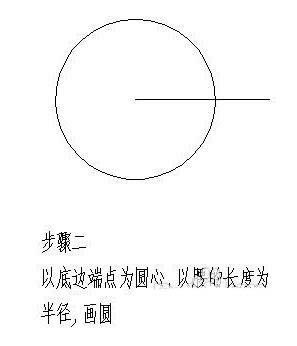

2、以底边端点为圆心，以腰的长度为半径，画出如下图的圆

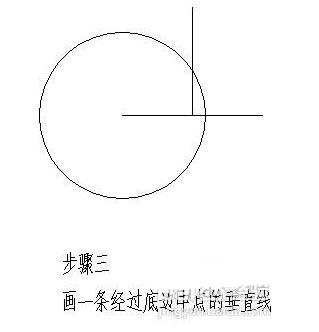

3、画一条经过底边中点的垂直线，并与圆相交

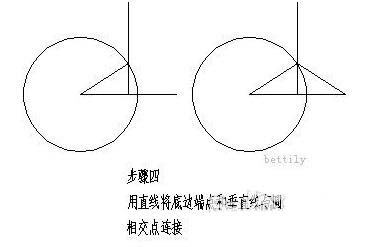

4、用直线将底边端点和垂直线与圆相交点连接

5、得出这样的一个三角形，即可量出其角度的多少
