cad无法删除图层提示包含要素该怎么办?

2020-07-20 13:10:01

字体：大中小

来源：转载

供稿：网友

在AutoCAD中有多个图层，每个图层中都有一些要素，我们会发现有时候我们想要删除某个图层的时候，在图层管理器中却怎么也删除不掉。这是因为在CAD中如果某个图层里面有要素的话是不能删除的。下面就给大家介绍一下在CAD中删除图层的方法。

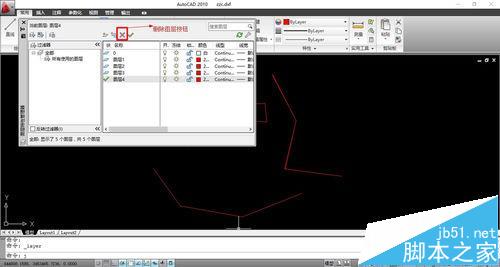

首先来看一下如果我们在CAD中删除那些有元素的图层时弹出的提示。

方法一：

我们可以先将要删除的图层中的要素全部删除掉，然后再删除该图层就可以了，这个方法适合图层中要素比较少的情况。

方法二：

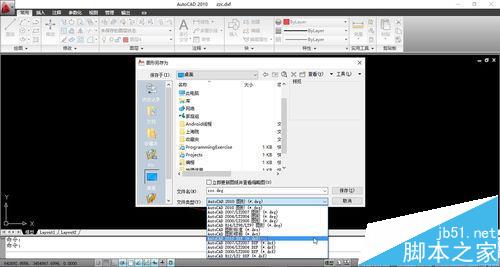

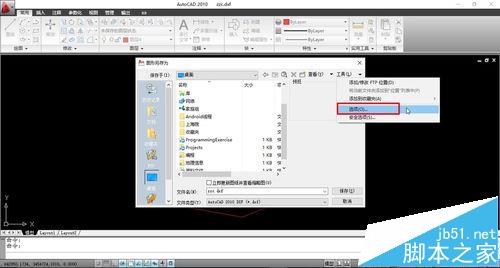

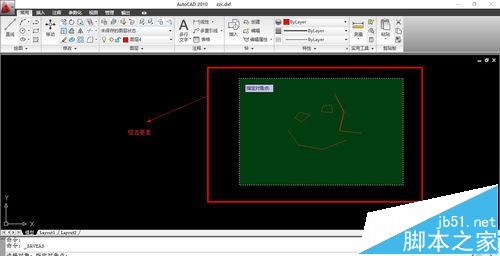

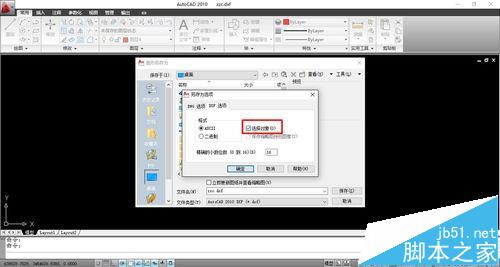

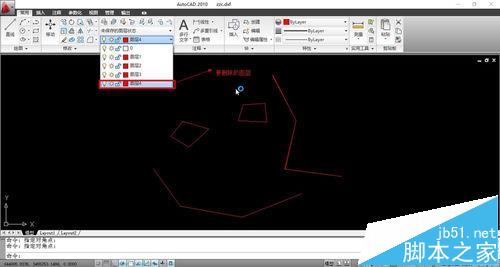

首先将我们要删除的图层给关闭掉，然后在CAD的主菜单中选择【另存为】选项，打开另存为对话框，选择文件的保存类型为DXF。然后在对话框的菜单栏中依次点击【工具】——【选项】，弹出【另存为选项】对话框，将【DXF选项】中的复选框【选择对象】勾选上，点击【确定】，然后点击【保存】，这时候用鼠标框选中CAD文件中的所有文件，然后点击鼠标右键，结束保存操作，这个时候就把所有选中的图层中的要素保存在了新的CAD文件中，而关闭掉的图层就自动消失了。这样就完成了图层的删除。
