cad怎么使用延长命令画图?

延伸将一条线延伸到指定的边界线处

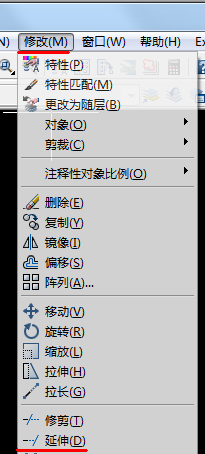

1、可以点击延伸命令，也可以点击修改下拉有个延伸命令，或者也可以输入EX回车执行延伸命令。

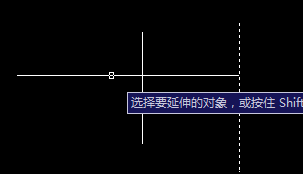

2、点击延伸命令后，点击要被延伸的线条和边界线

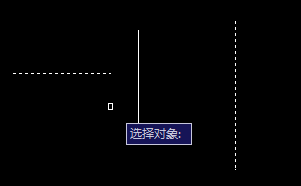

3、然后回车，点击要被延伸的线条就可以延伸到指定的边界线了

4、如果中间隔着一根线，不管，只要是要延伸到边界线，那么点击线条就可以了

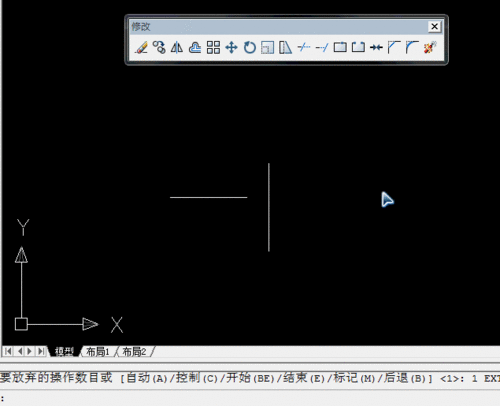

5、以下是动态图演示

注意事项：

延伸的条件是，延伸线和边界线是存在交点的。就是说，延伸线的延伸后要和边界线是有交点的。
