CAD怎么快速统计墙长等多段线?

作为建筑行业的专业人员，需要经常和图纸打交道，目前大部分人统计梁、墙的长度需要先绘制多段线，在统计多段线。或者使用建模软件建立模型统计墙、梁的长度。下面介绍一种使用天正cad快速统计墙、梁长度的方法。

1、建立统计多段线长度插件

新建空白的文本文档（txt文件），复制下列代码：

(princ "/n程序：统计线段长度 命令：jzkj")

(defun C:jzkj (/ CURVE TLEN SS N SUMLEN)

(vl-load-com)  (setq SUMLEN 0)

(setq SS (ssget '((0 . "CIRCLE,ELLIPSE,LINE,*POLYLINE,SPLINE,ARC"))))

(setq N 0)

(repeat (sslength SS)

(setq CURVE (vlax-ename->vla-object (ssname SS N)))

(setq TLEN (vlax-curve-getdistatparam CURVE (vlax-curve-getendparam CURVE)))

(setq SUMLEN (+ SUMLEN TLEN))

(setq N (1+ N))

)

(princ (strcat "/n共选择 " (itoa (sslength SS)) " 条线段. 线段总长: " (rtos SUMLEN 2 3) "  .")) (princ)

)

点击文件另存为，保存类型选择“所有文件”，文件名为“统计线段长度.lsp”，保存到桌面或者任何位置（本例保存的桌面）。

2、天正cad打开需要统计的图纸，处理图纸，选择需要统计的楼层，快捷命令“x”进行分解，再次选择图纸，输入“xccx”消除重合线段（这一步是为了避免把重合线段统计到最终数据）。

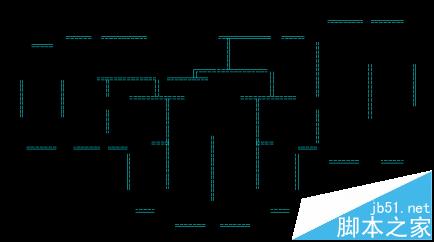

3、输入“la”调出图层管理，选择梁的图层，然后“反转选择”，之后点击关闭其他图层（将反转选择图层后面的小灯泡关闭就好），这样就得到了只有梁的图纸

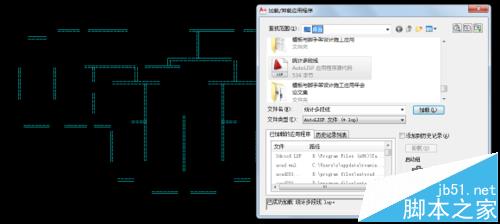

4、输入“appload”命令加载第一步建立的“统计多段线.lsp”文件，点击加载，显示加载成功

5、框选全部的梁，输入“jzkj”，得出全部线段长度，除以2即梁的长度。

注意事项：

墙长以及别的线段长度与上面方法类似，不再赘述。
