CAD对象追踪怎么用? cad对象捕捉追踪的使用教程

对象追踪更准确的是对象捕捉追踪，是对象捕捉和极轴追踪的结合，也就是在捕捉对象特征点处进行极轴追踪。利用对象追踪可以在捕捉的同时输入偏移值，并且可以通过对两个捕捉点进行追踪，获取沿极轴方向的交点等等。下面简单看一下对象追踪的应用。正因为对象捕捉追踪是极轴追踪和对象捕捉的结合，因此设置选项分别在极轴追踪和对象捕捉的设置选项卡中，如下图所示：

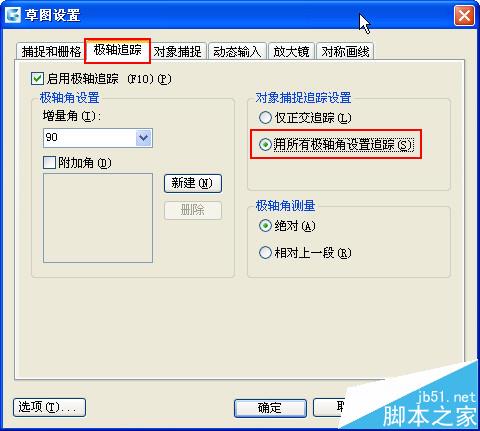

1、在“极轴追踪”选项卡中主要设置对象追踪的形式。

第一种是：仅正交追踪，也就是即使设置了极轴增量角，对象捕捉追踪时也只跟踪水平和竖直方向，也就是只出现水平或竖直的极轴；

第二种是：用所有极轴角设置追踪，这个意思就是可以按极轴增量角来对对象捕捉点进行跟踪，如下图所示。

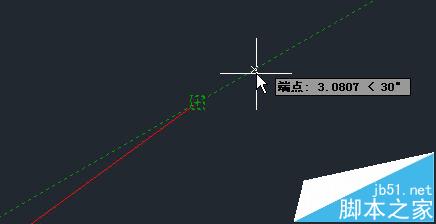

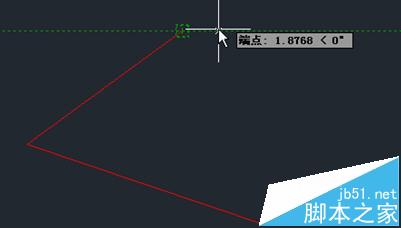

2、启动对象捕捉追踪可以按下底部状态栏的对象追踪按钮或按F11，要使用对象追踪，需要启动对象捕捉。对于通过输入命令修饰符、点捕捉工具栏按钮、SHIFT+右键菜单临时捕捉的点无法进行对象跟踪。对象追踪主要有下面几种应用：绘制距离捕捉点一定距离的点。在捕捉某一点并出现极轴时，光标沿极轴移离捕捉点，输入距离，即可获取距离捕捉点一定距离的点，如下图所示。

3、过追踪两个捕捉点的极轴交点，得到与两个捕捉点对齐的点。如下图所示。

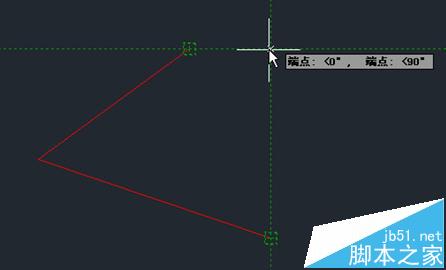

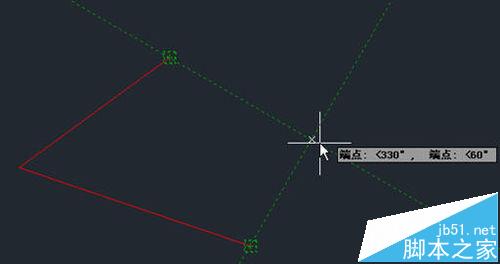

4、可以看到上图中的交点是分别追踪一个端点的0度角极轴和另一个端点90度极轴后得到的，实际上等同于得到了这两个点的X和Y轴坐标。如果打开了“用所有极轴角设置追踪”，可以定位更为复杂的交点，不过在实际绘图中用不用得上就不知道了。如下图所示。

5、与临时追踪点一起使用对象捕捉追踪。 在提示输入点时，输入tt，然后指定一个临时追踪点。 该点上将出现一个小的加号 (+)。 移动光标时，将相对于这个临时点显示自动追踪对齐路径。

小结：

1、对象追踪确实有很多用途，不过我感觉由于需要通过光标移动来进行定位，操作效率不太快，估计绘图速度比较快的人不会用到。但对象追踪对捕捉定位是有一定影响的，当光标沿极轴移离捕捉点超过捕捉靶框大小时，捕捉标记和极轴同时显示，但如果此时单击，会将点定位到极轴上而不是捕捉点的位置，假如你平时只用对象捕捉不用极轴追踪和对象追踪，建议将极轴和对象追踪关掉，避免在快速操作中对对象捕捉造成干扰，影响绘图。
