cad默认比例怎么设置? cad重置比例列表的教程

当创建视口和打印的时候，CAD提供了一个默认的比例列表，这个列表虽然很长，在默认的比例列表中很多比例我们基本用不到，例如1:8、2:1、4:1以及一大堆的英制的比例，但有些需要用的比例却没有，比如1:200等，我们有没有办法将多余的比例删除，然后加上我们经常会用到的比例呢?

一、编辑比例列表

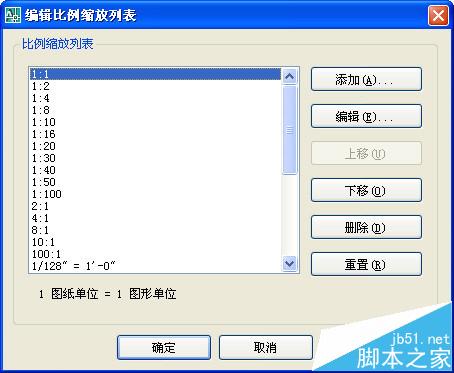

1、在经典界面的菜单中选择：格式>比例缩放列表，在“二维草图与注释”工作空间中的“注释“选项卡中单击“比例列表”按钮，或者直接输入命令SCALELISTEDIT，打开“编辑比例缩放列表”对话框，如下图所示。

注意：不同版本CAD对话框名称略有不同，AUTOCAD高版本有的叫“编辑图形比例”，浩辰CAD里叫“编辑比例列表”，但对话框的形式基本没有变。

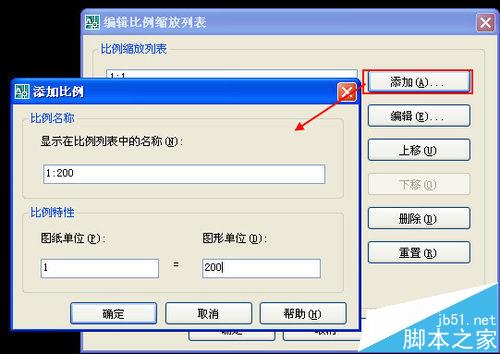

2、选中不需要的比例，点删除按钮将他们删除。单击“添加”按钮，在弹出的“添加比例”对话框中加入我们需要的比例，如下图所示。

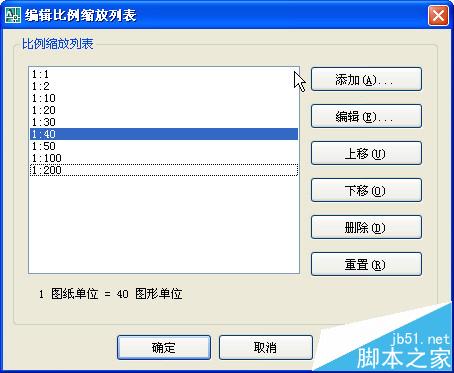

3、编辑后的缩放比例列表可能是下面的效果。

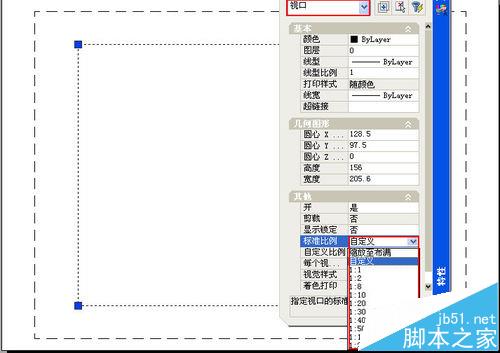

4、如果我们经常只使用一两种比例的话，这个列表可以根据我们的需要删除得更短。单击确定，关闭此对话框。设置好后可以看看设置视口比例、打印比例时的效果，如下图所示。经过修改后列表短多了，选择比例更方便了。

二、关于比例列表重置

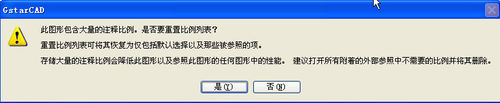

1、在编辑比例列表对话框中有一个重置按钮，它的作用是将比例列表恢复到默认的状态。重置按钮在常规状态并不太重要，我们删错了某个比例重新添加一下也并不麻烦。但在AUTOCAD提供了注释性功能后，有不少图纸会出现图纸中有过量（数量有时会达到十几万），这种图纸图形看上去不多，但图纸特别大，打开和操作都非常困难，比如曾有图纸23MB，删除注释性比例后就剩4百多K。在CAD高版本打开此类图纸时会弹出对话框，提示图纸中有大量注释性比例，是否删除，如下图所示。

2、如果出现此类提示，建议点确定。在低版本中没有类似的功能，如果图形异常大，打开和操作都比较慢的话，我们可以自己检查一下。在状态栏底部点注释性比例按钮，显示注释列表，并取消勾选“隐藏外部参照比例”，如下图所示。

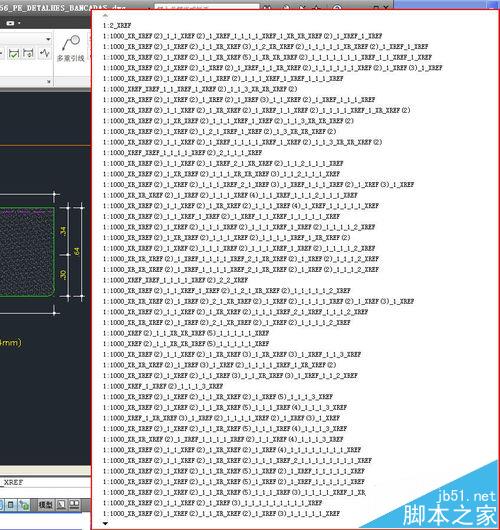

3、如果图中有大量多余的注释性比例的话，可能会显示成下面这个样子。

4、其实这些图中并没有外部参照，据某位网友说这是一种CAD病毒，会不断添加注释性比例，我没有见过这个插件，因此暂时没办法教大家如何预防。但如果遇到图纸保存不断增大，打开和操作变慢这种情况，可以检查一下注释比例列表，如果确认是这个问题，而你的CAD在打开文件的时候没有提示要重置比例列表的，我们就可以打开编辑比例列表对话框，点“重置”按钮进行手动重置。

小结：

CAD提供了越来越多的功能，有时会给我们带来便利，有时也会给我们制造麻烦，正常规范的操作加上合理的定制，就会让CAD运行效率更高。

注意事项：

以上技巧仅适用于AUTOCAD、浩辰CAD等提供比例列表编辑和注释性比例的版本。
