cad图纸中怎么出入表格? cad绘制表格的教程

今天小编教大家怎么样在cad里制作表格。

1、首先打开cad软件，小编用的是2007版本的。

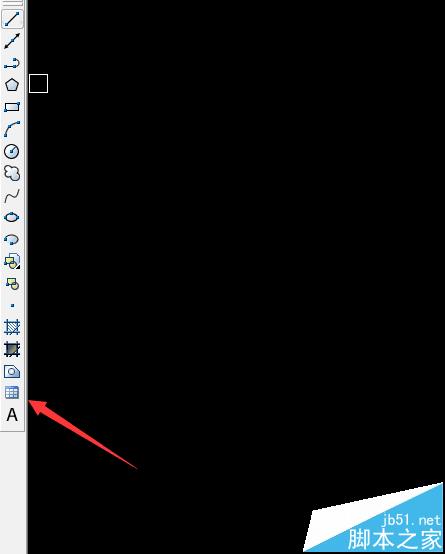

2、点击左边工具栏上的“表格"按钮(在字母A的上方)，如下图。

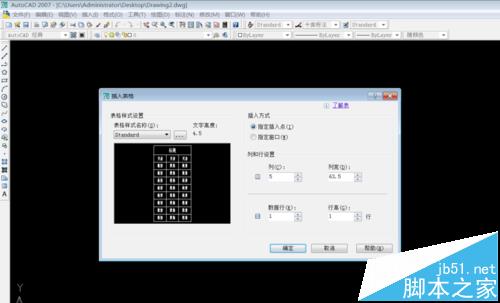

3、这时候就会跳出一个“插入表格”的对话框，如下图。

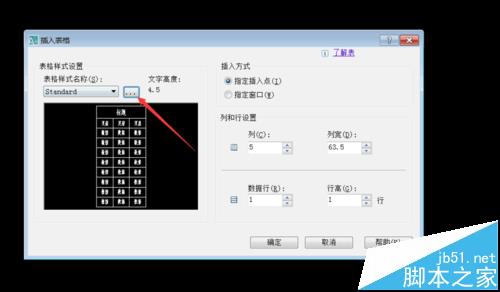

4、在左边有表格样式(可以自己创建表格样式在里面留自己以后用方便)，这时候我们点击三个小点的按钮。

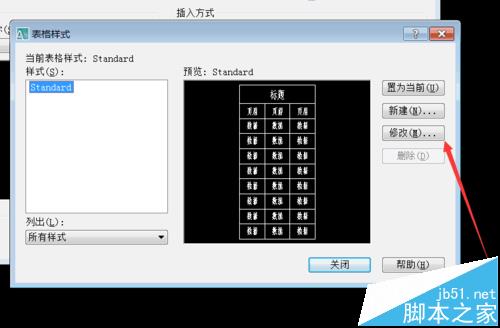

5、这时候就会跳出“表格样式”对话框，我们在这里点击修改。如下图所示。

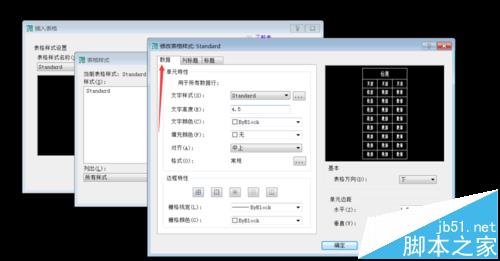

6、这时候就会跳出“修改表格样式”对话框，我们可以在这里修改表格的属性信息，创建自己喜欢的表格样式。上方第一个是修改表格的数据。

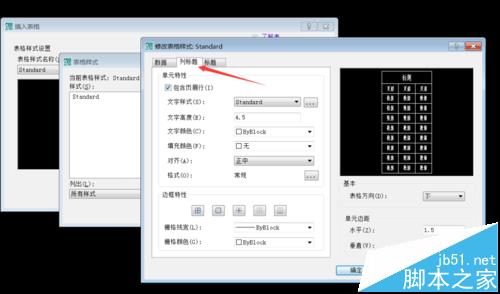

7、上方第二个是修改“外标题”。

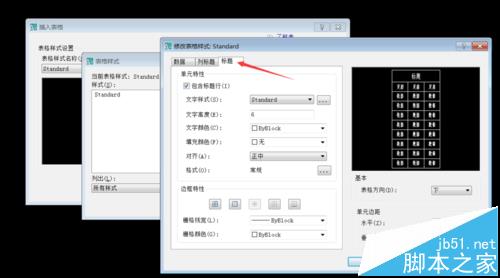

8、上方第三个是修改“标题”。如下图所示。

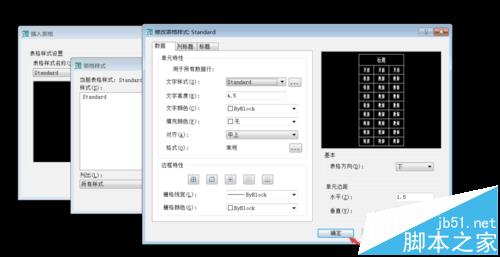

9、都修改过了以后我们点击下方的确定按钮。

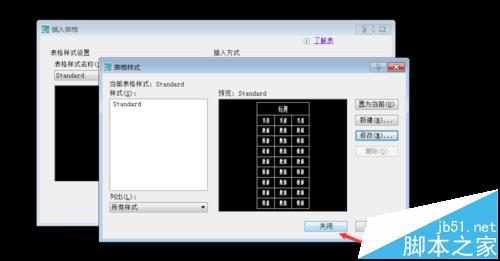

10、然后关闭第二个对话框（它并不是自动关闭的）。

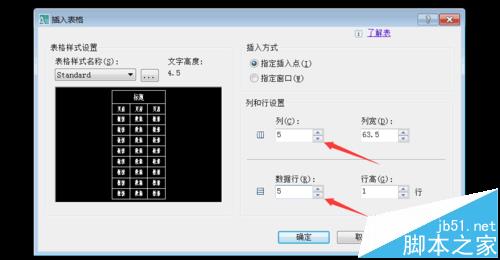

11、这时候我们又回到了最开始的对话框，我们在这里修改“数据行”和“列”，是不是感觉和wps差不多，哈哈。最后我们点击确定。

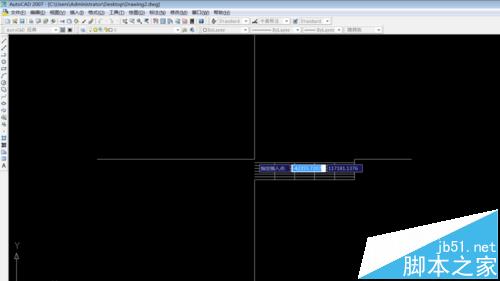

12、这时候你会发现你的光标后面会带着一个表格，移动到你需要的位置点击一下鼠标左键。

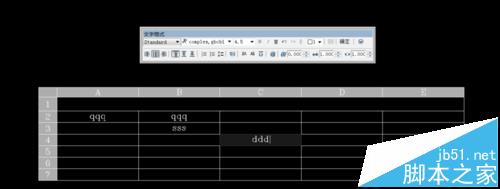

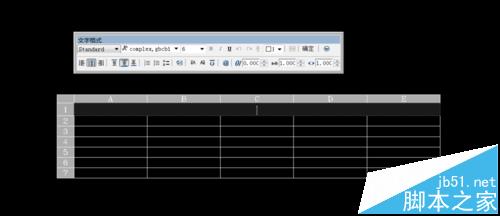

13、这时候表格就会在绘图区显示出来啦。上方会自动跳出“文字格式”对话框，可以在上面设置输入表格的文字属性。

14、想在哪个格子里输入，就在那个格子的空白处双击就可以了，也别怕“文字格式”对话框消失，在你双击的时候它就会自动显现出来啦。这样我们的表格就完成了。
