CAD怎么设计状态栏不属性? CAD状态栏的设置方法

网上有不少人说自己CAD的状态栏不见了，问怎么能打开？这里介绍一下状态栏消失的解决办法，并简单介绍一下状态栏的其他设置。

一、CAD状态栏被关闭怎么打开？

1、在CAD低版本中状态栏是无法关闭的，通常也无法出现此问题，在高版本中可以开关状态栏，状态栏的开关是用变量STATUSBAR来控制的。如果状态栏不见了，只需进行下面操作就可以打开状态栏了。在CAD状态栏输入STATUSBAR后，回车，如下图所示。

2、状态栏被关闭，此变量应该是被设置为0了。输入1，回车，状态栏就可以显示了，如下图所示。

3、AUTOCAD的状态栏被分为程序状态栏和图形状态栏，STATUSBAR变量还可设置为2和3。当设置为2时，两部分状态会分开显示，如下图所示

4、当STATUSBAR设置为3时，只显示图形状态栏，如下图所示。

二、CAD图标按钮怎么改为显示文字？

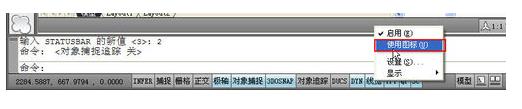

1、在CAD低版本，如AUTOCAD 2007状态栏中极轴、正交、对象捕捉等这些按钮都是用文字显示的，一目了然。很多人习惯了文字按钮，换到高版本显示成图标后反倒不习惯，希望在切换回文字按钮，这个操作非常简单，在状态栏左侧按钮上单击鼠标右键，每个按钮弹出的菜单不完全一样，但都有“使用图标”一项，单击取消此选项，图标就会变成文字了，如下图所示。

三、怎么设置状态栏图标的显示？

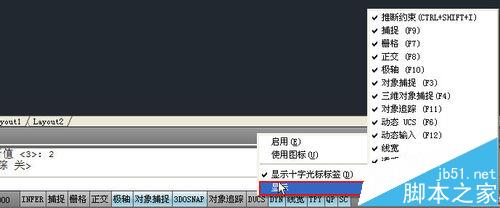

1、在状态栏右键菜单中也可以设置图标的显示，我们在不同位置右键单击弹出的菜单有所不同。如果在左侧的绘图辅助工具上右键单击，右键菜单最下面有一个“显示”选项，在此处可以设置这些绘图辅助工具是否显示，如下图所示。

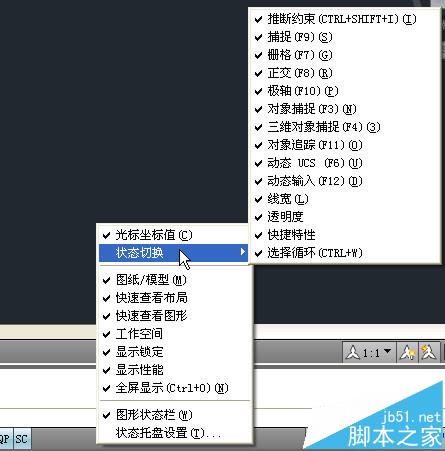

2、如果在状态的空白处单击，则可直接设置右侧按钮的显示，同时在状态切换二次菜单中也可以设置左侧绘图辅助工具的显示，如下图所示。

注意事项：

CAD低版本并不支持STATUSBAR变量，通常才低版本也不会出现状态栏不显示的状况，浩辰CAD支持STATUSBAR变量，但并没有将状态栏分成两部分，因此变量的值2和3不起作用。
