CAD中捕捉自FROM命令怎么使用?

为了方便精确定位，CAD提供的多种捕捉方式，打开草图设置对话框，可以看到各种捕捉选项，常用的有端点、中点、交点、垂点、切点等，就算是不常用的象限点、插入点、节点等也比较好理解。但当我们打开捕捉工具栏或按SHIFT+鼠标右键打开捕捉的快捷菜单时，会发现一个捕捉选项叫捕捉自，如下图所示。

一、捕捉自FROM的简介

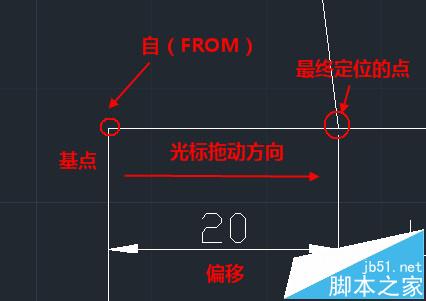

1、在CAD的帮助中也并没有太多捕捉自的介绍，但自己研究一下就应该明白了。在定位点的时候，我们选择自FROM捕捉方式后，会提示基点，我们选择一点作为基点后会提示偏移，我们拖动光标确定方向，输入一个偏移值，例如20，可发现我们定位的点在距离基点20的位置，如下图所示。

2、知道了捕捉自的基本操作后，我们就可以研究一下捕捉自可以用在哪些情况下使用，通常情况下有两种：

1）在绘图时直接将点定位到距离某个点一定距离的位置。

2）利用拉伸STRETCH功能将图形拉伸到一定的尺寸

下面我们就通过两个实例来简单看一下FROM的两种应用。

二、直接用捕捉自来定位点

在绘图过程中有时我们需要捕捉距离特征点一定距离的点，例如开关通常会插入距离门边300的位置。比较简单的做法是先捕捉并插入到墙角，然后在沿墙移动一定的距离，但利用捕捉自FROM就可以直接定位了。下面练习中是在一张建筑图中插入开关，如果没有这样的例图，可以简单的画一条长1000的直线后，然后画一个圆并定义成图块后完成下面的练习，或者直接画好直线后，直接利用FROM来将圆的定位在距离直线端点300位置。操作步骤如下：

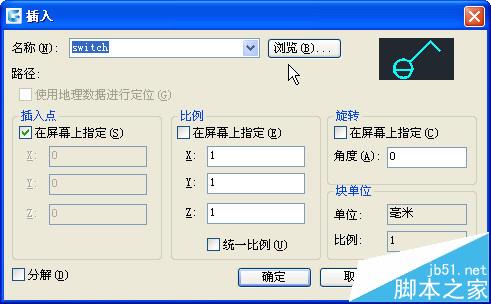

1、输入I命令，打开插入对话框，找到我们要插入的图块，如下图所示。

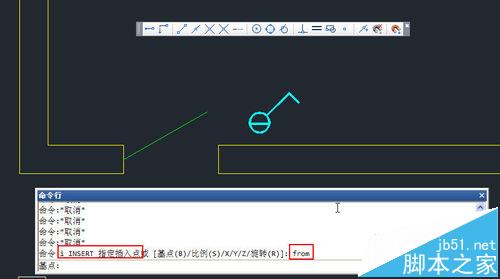

2、单击确定按钮关闭插入对话框，此时会提示我们定位图块的插入点，在出现定位点的时候我们就可以用捕捉自FROM了。按SHIFT+右键打开捕捉快捷菜单并选择“自”，或者直接输入FROM，如下图所示。

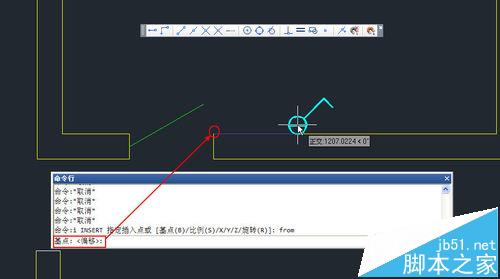

3、回车后，命令行会提示让确定基点，我们捕捉门边的墙角点作为基点，如下图所示。

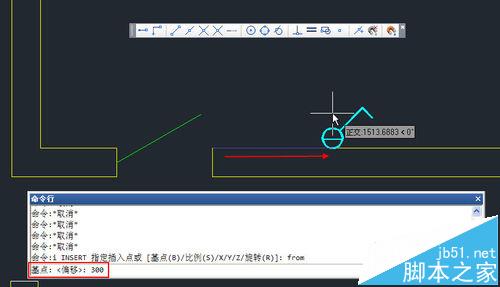

4、沿墙体方向移动光标，如果么有打开极轴，最好按F8打开正交，以保证光标拖动方向是水平的。也可以捕捉墙体的另一个端点来确定方向，这样即使墙体是倾斜的也能保证跟墙体平行了，然后输入300，如下图所示。

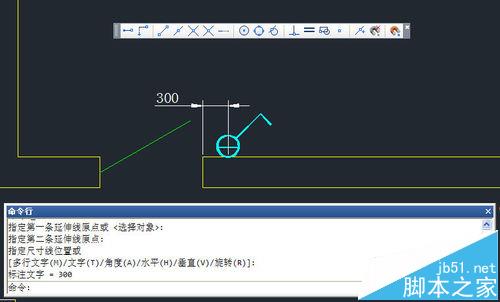

5、回车，就完成了开关的定位。我们可以测量一下图块插入点到墙体端点的距离，验证一下结果，如下图所示。

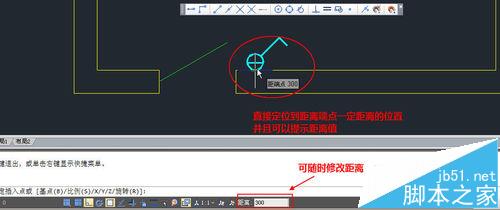

6、类似这样的定位在浩辰CAD里更加简单，浩辰CAD增加了一个距端点捕捉选项，可以直接捕捉距离直线、圆弧、曲线端点一定距离的点，设置一个距离后可以多次使用，无需重复输入，距离只可以随时在状态栏进行调整，这样在捕捉的时候我们就不需输入FROM，无需选基点，而且可以提示我们距离值，操作更加简单，大家感兴趣的话可以试试，如下图所示。

二、捕捉自在拉伸STRETCH当中的应用

当我们需要将图中已有的图形定位到距离某点一定距离时，我们无需知道图形相对某点现在的距离，利用FROM可以一次完成定位。我仍然用上面的例图，我们将门移动到距离墙角300的位置，大家如果没有类似的例图，可以画一条长3000的直线，然后在上面任意位置画一个矩形表示门即可。操作步骤如下。

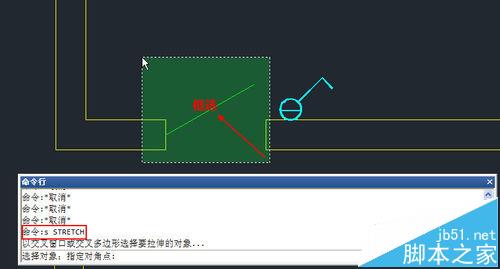

1、输入S，回车，执行拉伸命令，从右往左框选们及门框的所有顶点，如下图所示。

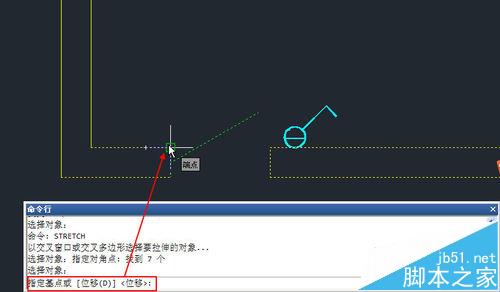

2、回车，确认选择，命令行会提示我们指定拉伸的基点，因为我们是要让门的左侧端点距离墙角300，所以捕捉门框的左上角点作为基点，如下图所示。

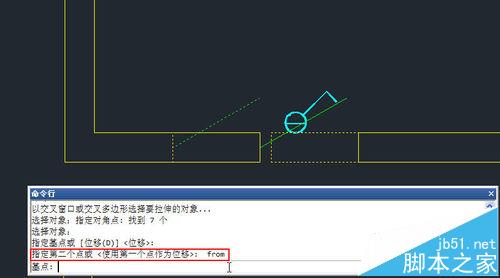

3、确定基点后移动光标，我们可以看到门和门框的会跟随我们的光标移动，而且命令行会提示指定第二点，此时输入FROM，回车，如下图所示。

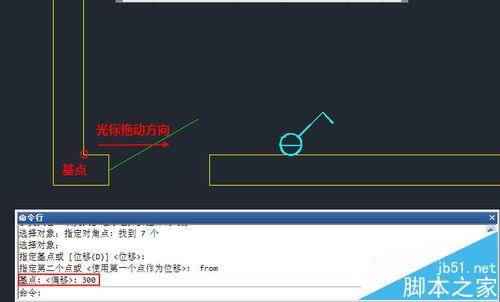

4、此时会提示定位FROM的基点，我们捕捉墙角点作为基点，水平方向拖动光标，输入300，回车，就将门整体移动到距离墙角300的位置，如下图所示。

5、哦，忘了将之前插入的开关一起选中了！如果在框选的时候将开关一起选中，开关也会一起移动过来，并保持与门边距离300。

小结：

如果我们不会使用FROM，想想我们会怎样去进行类似的定位，第一实例中我们可以直接定位到端点然后再移动，第二个实例中我并不知道原图中门边距离墙角的距离，我们需要先测量，然后计算需要拉伸的距离是多少，操作更复杂。

如果我们在绘图的过程中经常为某类定位而烦恼，不妨查一查看CAD有没有类似的工具，因为CAD已经发展了很多年了，用户经常需要用的功能都应该有。
