CAD新建图纸怎么设置不弹出对话框?

2020-07-20 13:08:51

字体：大中小

来源：转载

供稿：网友

在CAD中每次新建图形弹出“启动”对话框，早期版本让让我们选择公制、英制，后期版本让我们直接选择模板文件。其实我们每次选择模板文件都是一样的，能不能在新建文件时直接使用一个默认文件，不再出现对话框和提示啊？

一、新建文件的相关对话框

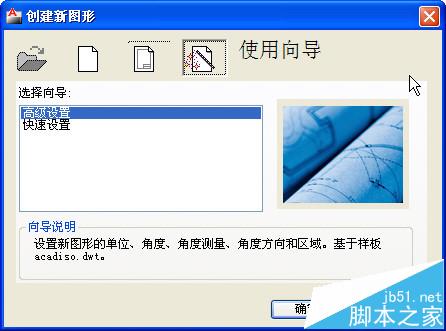

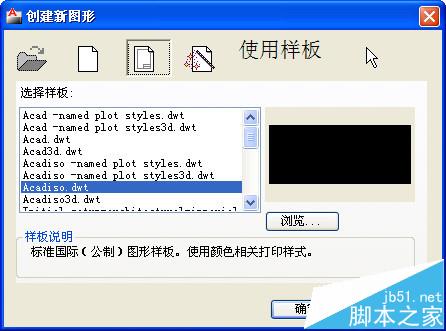

1、在CAD低版本在新建文件时，会弹出一个“创建新图形”对话框，默认会打开公英制选择的“从草图开始”页面，选择公制和英制其实也是选择模板文件，公制对应的是acadiso.dwt，英制对应的是acad.dwt。这个对话框还有两个选项卡，可以选择样板文件或者使用向导一步步地设置新图纸的格式。

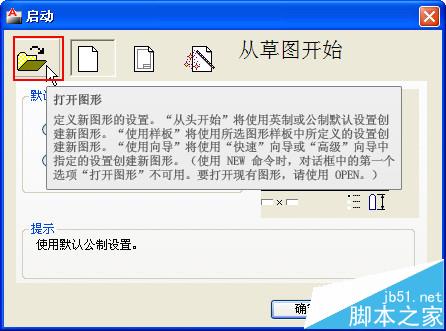

2、在我们启动CAD时会自动新建一个文件，而且也会出现上面的对话框，但对话框名称变成了“启动”，而且第一个“打开文件”的选项卡被激活了，如下图所示。

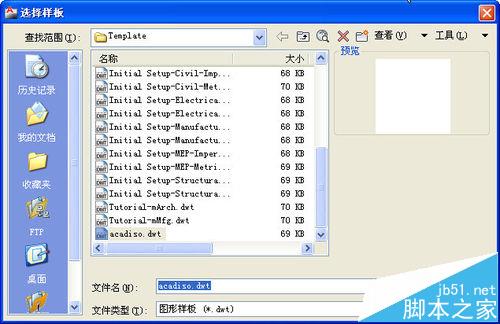

3、估计是很多设计人员不喜欢这个对话框，认为每次让我们选公制、英制没有意义，大家希望能选择自己需要的模板文件，因此在高版本这个对话框被关闭。这个对话框的开启和关闭是由一个变量STARTUP决定的，STARTUP设置为0，就不显示，STARTUP设置1，就显示这个对话框。CAD高版本中STARTUP默认设置为0，启动软件是不再弹出对话框，在新建文件时会直接弹出“选择样板”对话框，如下图所示。

4、如果我们始终用相同的模板文件，每次都让选择模板太麻烦了，我们可以通过设置让这个对话框也不用弹出来。

二、快速新建图形的设置方法

1、要想不弹出模板对话框，首先要确认“启动“（创建新图形）对话框不出现，也就是STARTUP设置为0。如果出现的话，输入STARTUP，回车，输入0，回车，即可。

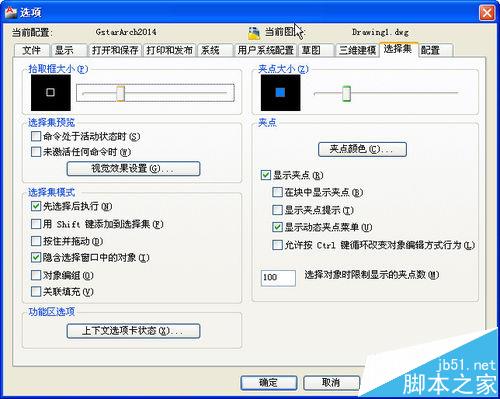

然后，输入OP，回车，打开选项对话框，如下图所示。

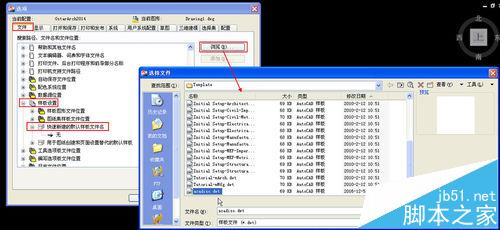

2、单击“文件”选项，找到并单击展开“样板设置”，单击“快速新建的默认样板文件名”，单击选中下面的“无”，在右侧单击“浏览”按钮，选择一个我们经常使用模板文件，如果没有单位或自己定义的模板文件，做公制图纸可以直接选acadiso.dwt，如下图所示。

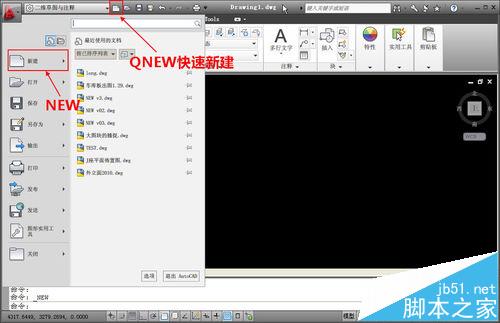

3、注意我们设置的是快速新建的默认样板文件名。CAD内部新建是有两个命令的，一个是NEW，一个是QNEW（快速新建），我们在工具栏中点新建按钮时可以看看命令行执行的是QNEW，但在文件下拉菜单中执行的是NEW命令。我们设置了默认模板只对QNEW起作用，执行NEW命令时仍会弹出选择样板的对话框。
