在CAD中画图时会发现圆和弧显示成多边形或不光滑，很多初学者会纠结于这个问题，认为是自己的设置出了问题，或者认为这会影响精度或对打印产生影响。下面就介绍一下CAD中圆和弧显示不光滑的原因和解决办法。
圆、弧显示成多边形的原因
1、CAD中，默认状态下圆都是用多边形显示的，只是常规状态下，边数比较多，看上去是一个圆。CAD为了提高显示性能，对圆和弧的显示数据进行了优化，圆弧的边数取决于圆在当前视图中的大小，圆弧显示比较小的时候，就会用较少的段数，显示较大时就会用较多的段数，总之只要看上去比较平滑就可以了。但当一个圆或弧被突然放大数倍时，就有可能显示为多边形，下面我们通过一个简单的实验来看一下。画一大、一小两个圆，可以让两者的半径差别大一些，如下图所示。
2、输入Z，回车，输入W，回车，框选小圆，让小圆放到到充满窗口，如下图所示。

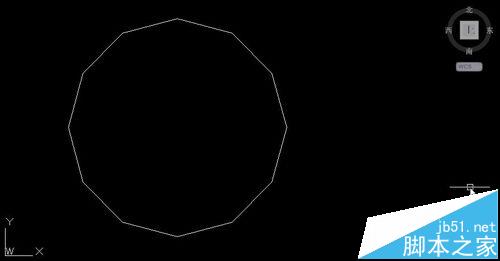

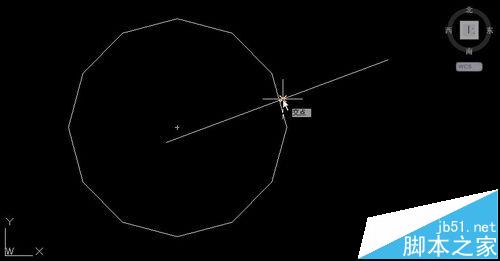

3、如果之前的圆足够小，放大后我们会看到圆是明显的多边形。这种显示并不会影响绘图精度，我们可以试验一下。画一条直线与圆相交，然后在执行画直线命令，捕捉圆与直线的交点，如下图所示。
4、可以看到交点并不在多边形上，而应该是在圆上，因为CAD在计算交点时，是用根据圆的图形数据，也就是圆心坐标、半径来计算的，而不是用显示的多边形来进行计算的。因此显示成多边形对计算精度没有任何影响。
有人担心会对打印产生影响，其实也不必担心，在打印时，也会根据圆在纸张上的大小转换成相应边数的多边形，保证圆弧显示平滑。因此，当圆或弧在局部放大的时候显示成多边形时，我们可以不用管。但有些人画图时希望圆弧的显示更精确，比如说前面图中捕捉的交点能精确地落在圆上，希望可以让圆和弧恢复平滑显示。让圆和弧恢复平滑显示的方法有三种，我们可以根据自己图形的特点来选用其中一种。
方法一：重生成（RE）

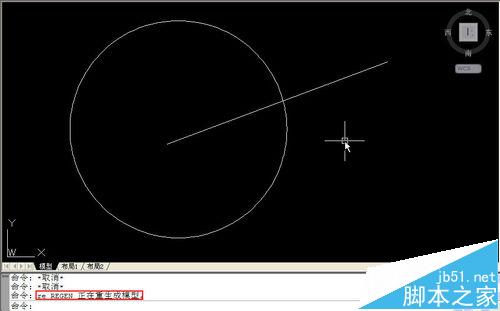

1、所谓重生成就是根据当前视图大小重新生成显示数据，圆的显示数据将会根据在当前视图中显示的大小重新计算段数，从而显示平滑的效果。操作非常简单，输入RE，回车，圆就恢复平滑显示了，如下图所示。
2、这是最常用，也是建议的使用方法，虽然经常需要输入RE并回车，但不会对CAD的性能产生什么影响。如果是图纸都比较大，而且图中圆、弧比较多的情况下，如果在意圆弧显示不圆滑时，这种方法是最佳选择。
方法二、调整圆和弧的平滑度（VIEWRES）

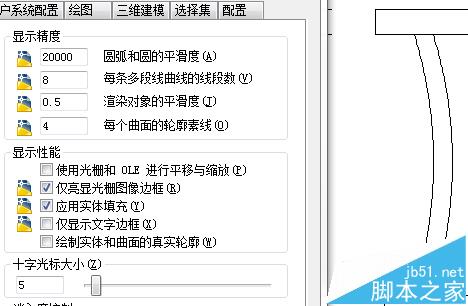

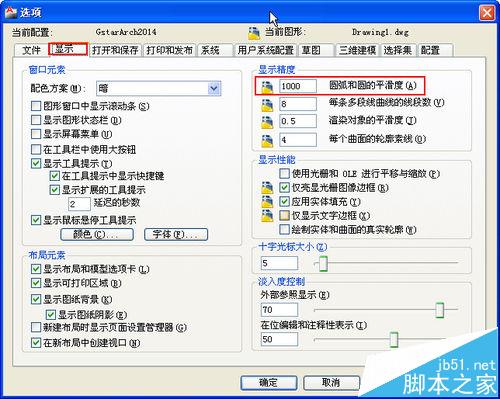

1、CAD中是可以调整圆和弧的平滑度的，平滑度设置越高，圆和弧使用的边数越多，这个参数最大可以设置成20000。我们可以直接输入VIEWRES，回车后在命令行设置平滑度，也可以输入OP，回车，在选项对话框的显示选项卡中设置平滑度，如下图所示。
2、我们可以看到平滑度的默认设置是1000，有些CAD版本的默认值甚至是100，在这种设置下，通常圆、弧未突然被放大时也可以显示平滑。但有些人嫌经常重生成很麻烦，所以直接将平滑度设置成最大值20000。我不建议采用这种方法，原因有两个：一是如果图纸比较大且圆、弧比较多的时候，显示数据会增加很多，对性能有较大影响；二，即使设置成20000，圆和弧还是多边形显示，不能保证视图突然放大很多倍时圆和弧不会显示为多边形。这种方式只有在图纸比较简单，图形不太多时可以采用。
方法三：设置变量让圆弧始终平滑显示（WHIPARC）

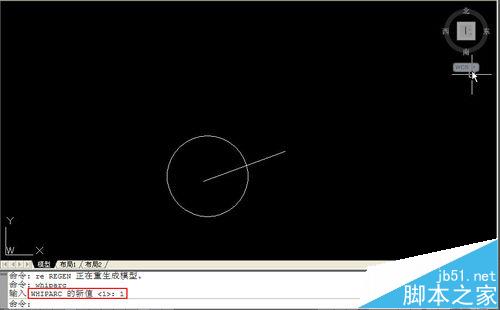

1、AUTOCAD中并不是没有办法让圆和弧始终平滑显示，估计还是从优化性能的角度考虑，CAD默认使用了多边形显示的方式。AUTOCAD中有一个变量WHIPARC，默认设置为0，如果设置为1，圆和弧无论如何放大缩小，都会平滑显示了。输入WHIPARC，回车，输入1，回车。这种状态下重复前面的将很小的圆进行窗口缩放的操作，可以看到圆仍然很平滑，如下图所示。
2、在浩辰CAD 2016以上版本中采用了最高级的技术：动态采样技术，解决了圆弧显示性能的问题，会动态根据视图大小自动调整圆弧显示的边数，我们就没有必要重复的RE或去设置相关参数了。AUTOCAD最新版本不知道是否采用了类似的技术，大家可以看看
问题：平滑度设置到最高看起来还是不平滑？
1、上面提供了多种方法可以解决圆和弧显示成多边形的问题，但还有用户提出这样的问题：为什么平滑度设置到最高看起来还是不平滑？而且还附了截图，如下图所示。
2、我们可以看出圆弧是由一段段直线组成，这些直线并不是等长的，而且不是一个正多边形。这些线都是竖直的，一列紧挨这一列，为什么这样呢？ 大家应该知道屏幕都是由像素点组成的，我们设置的屏幕分辨率就表示屏幕横竖向各有多少个点，例如1024X768，就表示横向有1024个像素，竖向有768像素。每个像素点只能显示一种颜色，不可能一半像素显示白色、一半显示黑色。上图中圆弧的每一条直线就表示一列像素点，正因为如此，圆弧才会显示锯齿。这种锯齿不是圆滑度能改变的。通过上面的分析我们知道这种锯齿效果只是显示的效果，那打印的时候会不会也这样呢？打印时是不会的。因为屏幕分辨率比较低，通常分辨率只有72、96或120DPI，而打印分辨率通常是600DPI，像素更小，更密，因此不会出现这样的锯齿。当然，如果你把打印分辨率调小的话，也有可能出现这样的锯齿。
其实不仅圆弧显示会出现锯齿，就算是直线也会出现锯齿，只不过大多数人没产生疑问罢了。我们可以画一条横向或竖向倾斜角度不大的直线试试，如下图所示。
3、既然直线也可以产生锯齿，更说明锯齿跟圆和弧的平滑度无关了，这是正常的显示效果，与CAD无关。我们将圆和弧显示成多边形的原因、解决方法和相关问题都介绍了一下，其实这些疑问主要来源于初学者，用过一段时间CAD后，知道这种显示效果对绘图精度、打印不会产生任何影响，也就不会太在意了。
