cad怎么绘制一个简单的窗户图形?

2020-07-20 13:08:36

字体：大中小

来源：转载

供稿：网友

没有接触过CAD绘图软件的朋友，对CAD绘图觉得很难，实际上CAD做简单平面图的话，还是很简单。现在应用比较广泛的是门窗绘图，装修绘图，但相对于装修绘图，用CAD绘制门窗图是比较简单的，下面就给大家介绍下CAD绘制门窗图的一些简单用法。

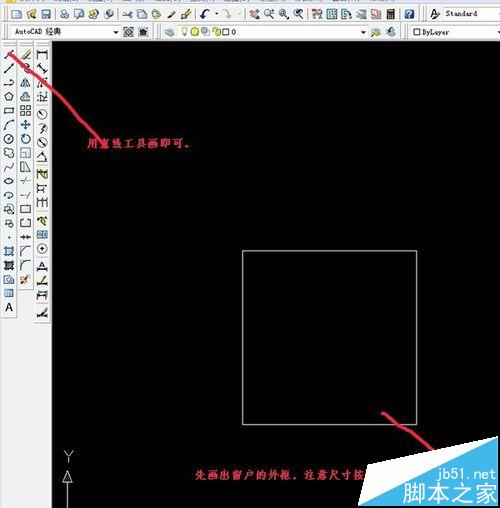

1、首先，我们打开CAD软件，按照窗户的高宽绘制出具体的尺寸。我们以平开窗为例：如1000mm*1000mm,先把框的尺寸绘制出来，一般来说，窗户尺寸都是以毫米为单位的，我们会相应的缩小100倍，如果觉得小的话，可以适当的再放大。尺寸都不要担心，我们最终会以草图的尺寸为标准标注尺寸的。我们的最终目的必须有利于打印，并且一张打印纸可以打印多个图形。

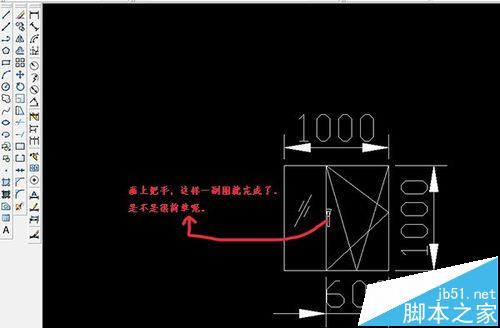

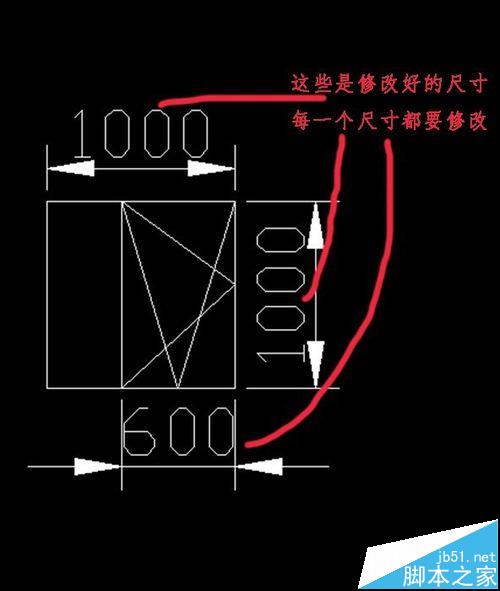

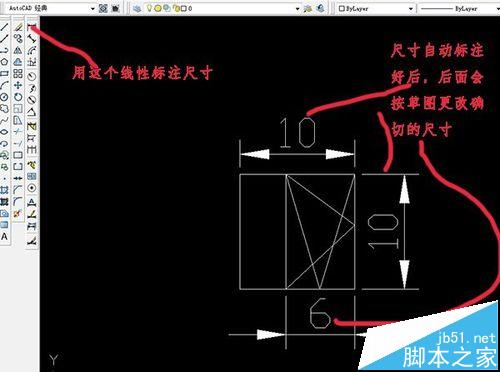

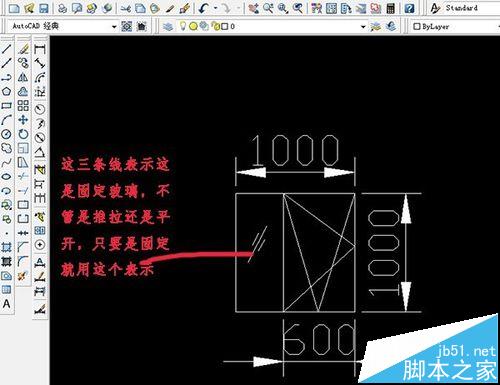

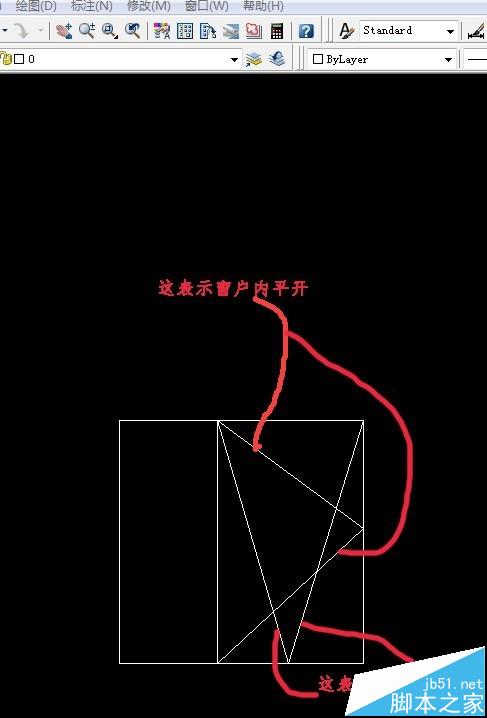

2、外框尺寸确定好后，我们开始画开扇的尺寸，这里只需要按草图的标注来画就可以了，开扇具体在哪个位置，我们现在画的是内开内倒的开扇，意思就是平开加上内倒，如图显示的那样。开扇作好后，我们开始标注尺寸，电脑上直接拉的是按照我们画图的实际尺寸标注的，我们拉好标注的尺寸后还是要手动改的，这里我们用快捷键ED改一下尺寸就可以了。如下图。
