cad前置后置怎么用? cad将图形前置和后置的教程

如果图中都是线性图形且最终要单色打印，通常不用太理会图形的顺序。但如果实体填充且与其他图形有重叠，就需要设置图形的顺序了，有时我们在插入一些设备或构件时，为了图面更整洁，会在图块中添加区域覆盖WIPEOUT，然后利用区域覆盖遮挡后面的图形，让图面看得更整洁一些，可以看一下例图中有无遮挡效果的对比。

在PS中可以设置图层的顺序，在CAD中无法设置图层的顺序，可以设置图形的顺序，熟悉CAD的设计师应该都知道这一点，这里主要给初学者介绍一下图形顺序的设置。

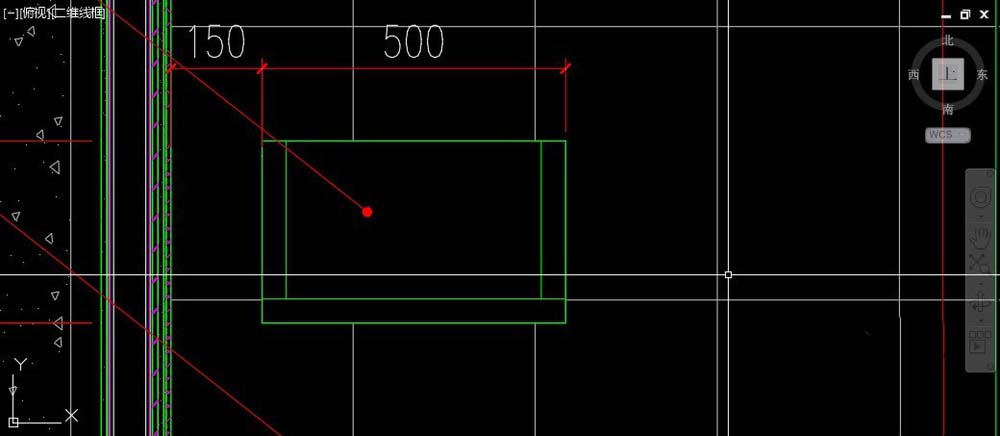

1、在CAD中，先创建的图形在下面，后创建的图形在上面，因为我们平时画的都是线性图案，这一点看得并不明显，我们可以通过一个简单的例子来看一下。例图中有一个带区域覆盖的图块，也就是图块会遮挡住后面的图形，如图所示。

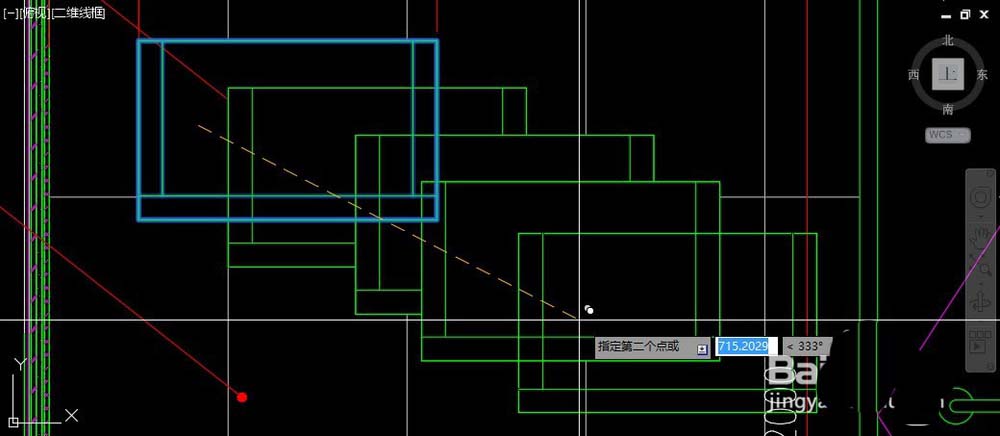

2、选中此图形，输入CO，回车，执行复制命令，在图块上拾取一点作为基点，然后多次点击，让复制的图块依次叠加，如图所示。

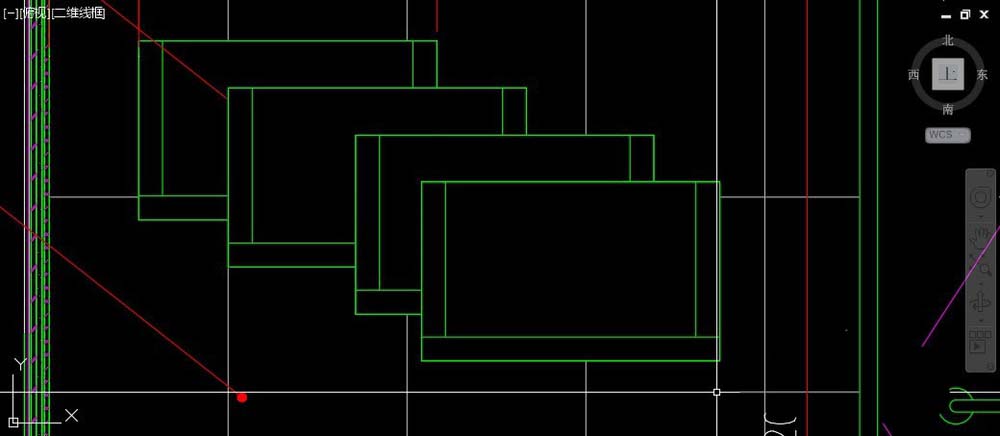

3、复制3-4个图块后按回车或空格键，结束复制，我们来观察复制后的效果。我们可以看到后面复制的图形会覆盖在前面的图形上面，如果我们希望图形按照我们希望的顺序来叠加，可以按照顺序来创建图形。

二、手动调整图形顺序

在实际绘图过程中我们显然不可能完全按照顺序来创建图形，比如在图块中添加区域覆盖WIPEOUT，通常都是绘制完图块的图形，然后根据图块的外轮廓来创建区域覆盖，由于区域覆盖是后创建的，会将图块中图形挡住，这时就需要我们手动来调整图形顺序。

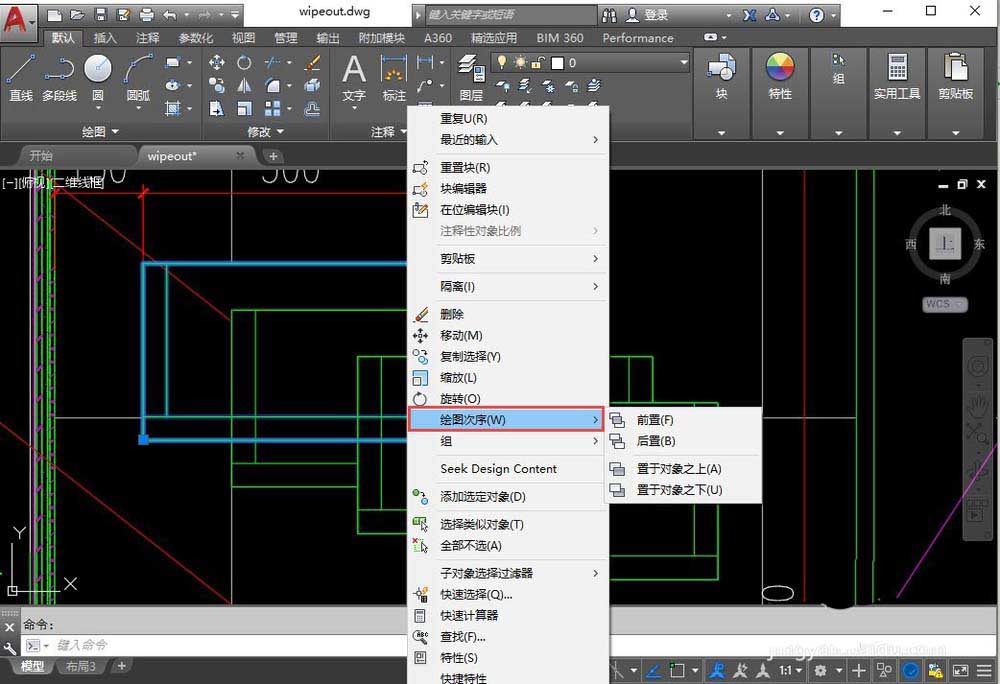

1、调整图形顺序的命令是绘图次序（DRAWORDER），命令不难记，draw绘图，order顺序。但从工具面板和右键菜单中调用更加方便。选择一个图形后，单击鼠标右键，我们就可以知道绘图次序的命令，如下图所示。

2、我们可以看到绘图次序有四个参数：前置、后置、置于对象之下、置于对象之上，这几个参数也很好理解。

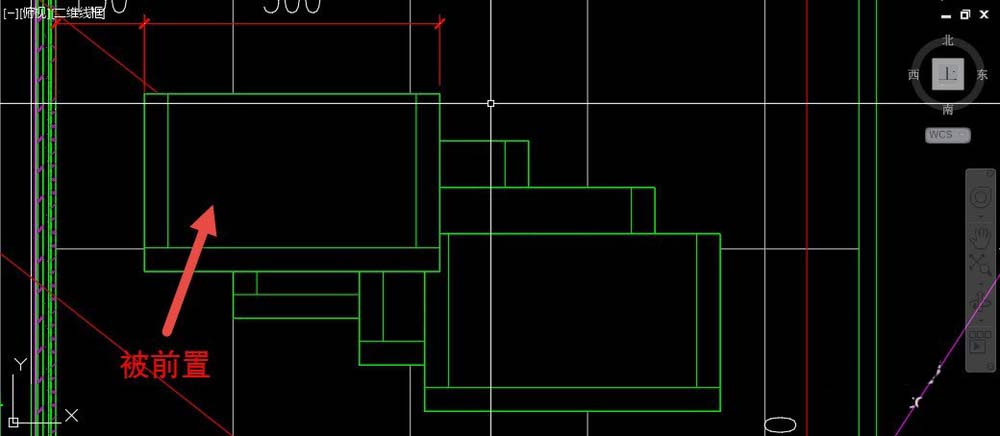

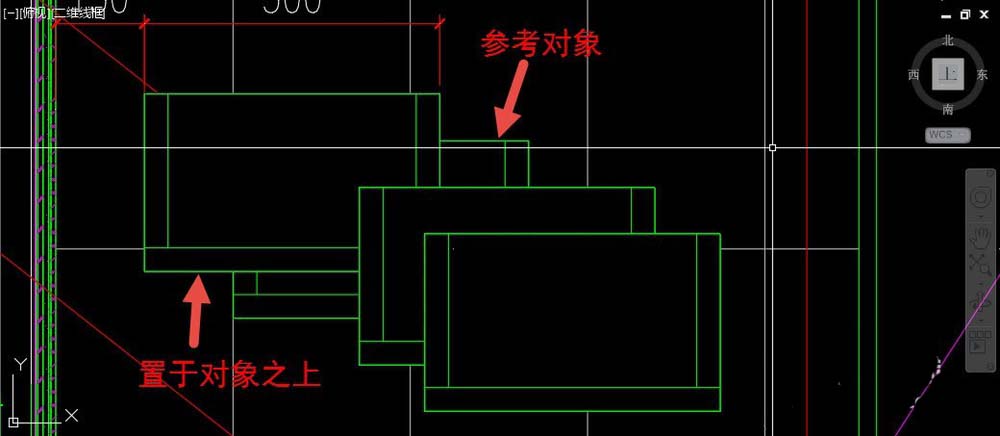

前置就是将选中的图形放到最前面，后置就是将选中的图形放到最后面。而置于对象之下和对象之上，就是可以选择一个参考图形，让选中的图形在此图形的下面或上面。这个不难，大家用上面例子中类似的图块，或建一个SOLID填充试一下就很清楚了。

3、有时我们在画完图后才发现有一些文字、标注被填充所遮挡，如果全图检查，既费力又难免有遗漏，针对这种状况，CAD后续版本不断增加了针对这种状况的处理功能，因此就有了文字前置、标注前置、引线前置、所有注释前置和填充后置的相关命令，可以一次性处理可能存在的遮挡问题。

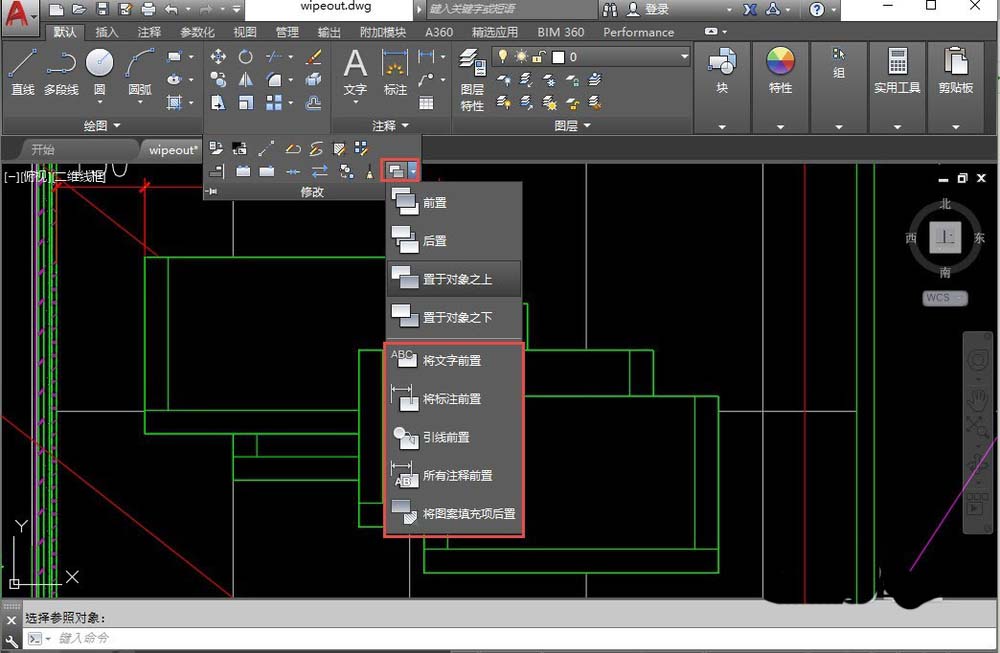

我们从菜单或工具栏可以找到这些命令，如图所示。文字、标注、引线、注释前置是一个命令：TEXTTOFRONT，就是 text  to front，填充后置命令是HATCHTOBACK，就是 hatch  to back，虽然有点长，都不难记。
