CAD2007怎么使用多线样式命令?

在使用CAD2007在建筑墙体的时候，需要画两条线，怎么能够快速的进行绘制呢，介绍一下怎么设置多线样式，让画墙体的时候减少更多的时间。

1、如图所示，打开CAD2007，然后就会出现绘图界面；

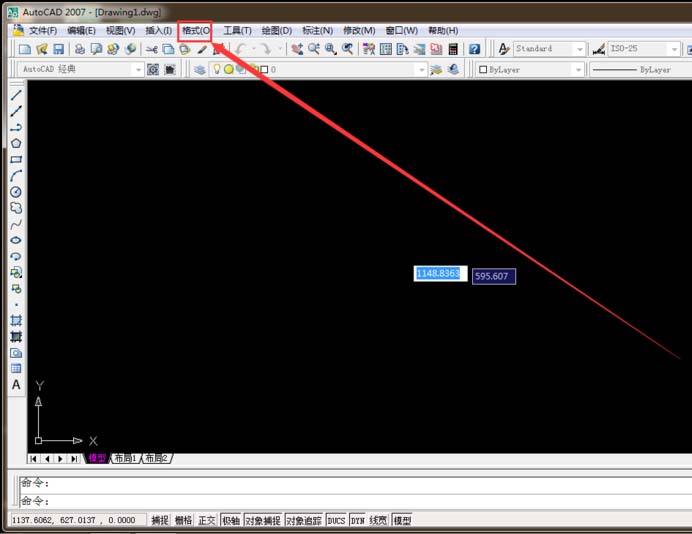

2、如图所示，鼠标单击“格式”，这个时候就会出现设置各种样式，单击“多线样式”；

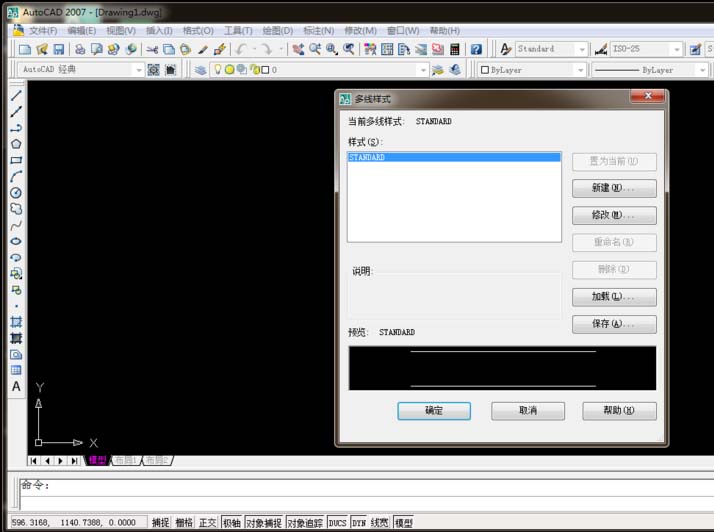

3、如图所示，就出现设置多线样式的对话框；

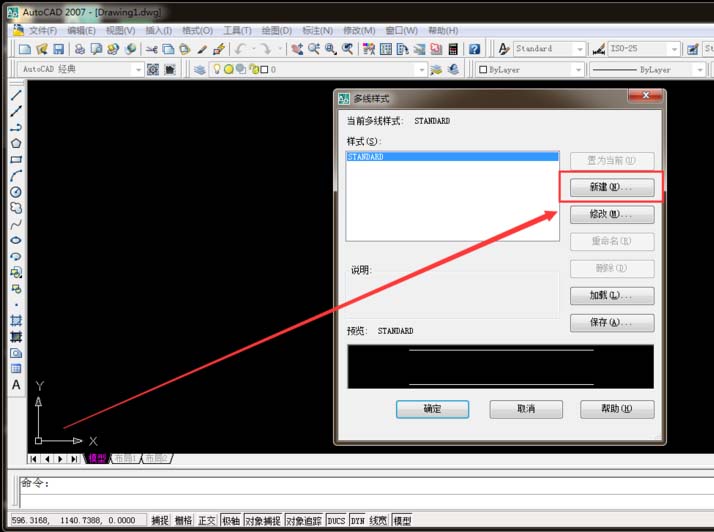

4、如图所示，单击“新建”；

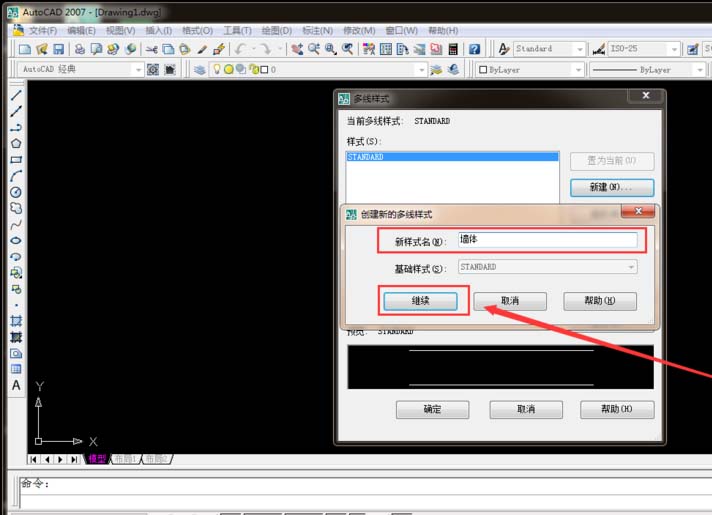

5、如图所示，设置新样式名称，这里设置为“墙体”，然后单击“继续”；

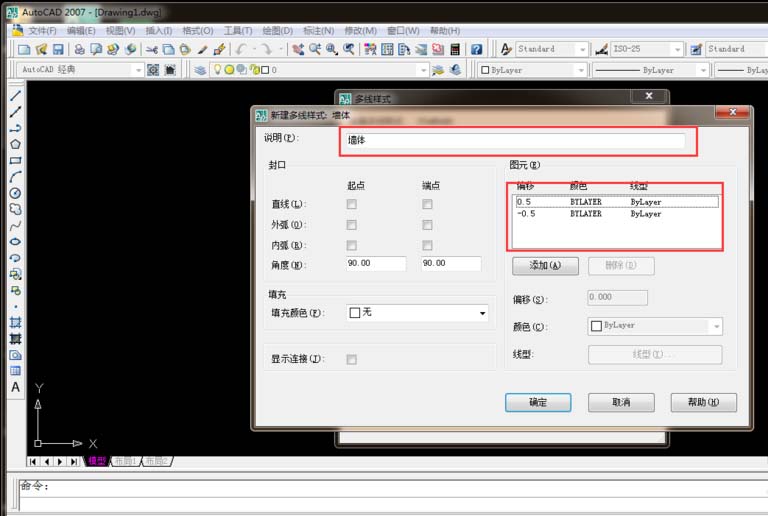

6、如图所示，进入更多设置，这里说明可以根据自己的需要进行定义，这里设置为墙体，第二设置的为直线的偏移量，默认的为0.5和-0.5；

7、如图所示，单击“0.5”，在下面设置为“120”，单击“-0.5”，在下面设置为“-120”，这样墙体的宽度就设置好了，设置为墙体240，单击“确定”；

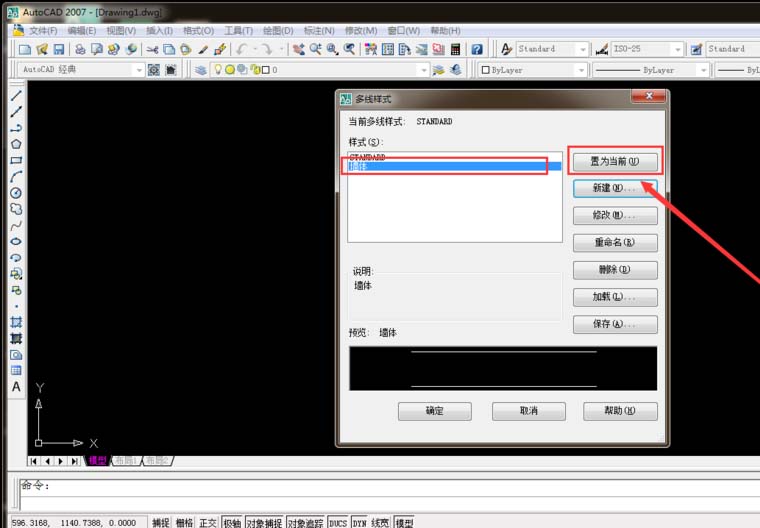

8、如图所示，单击“墙体”样式，然后单击“置为当前”；

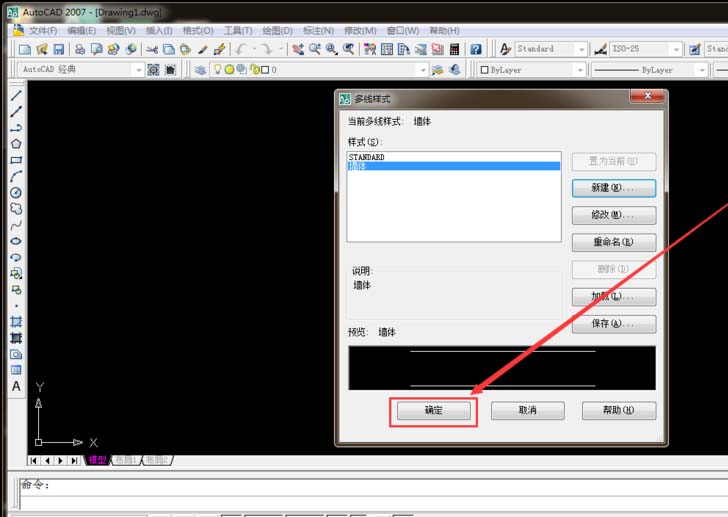

9、如图所示，单击“确定”；

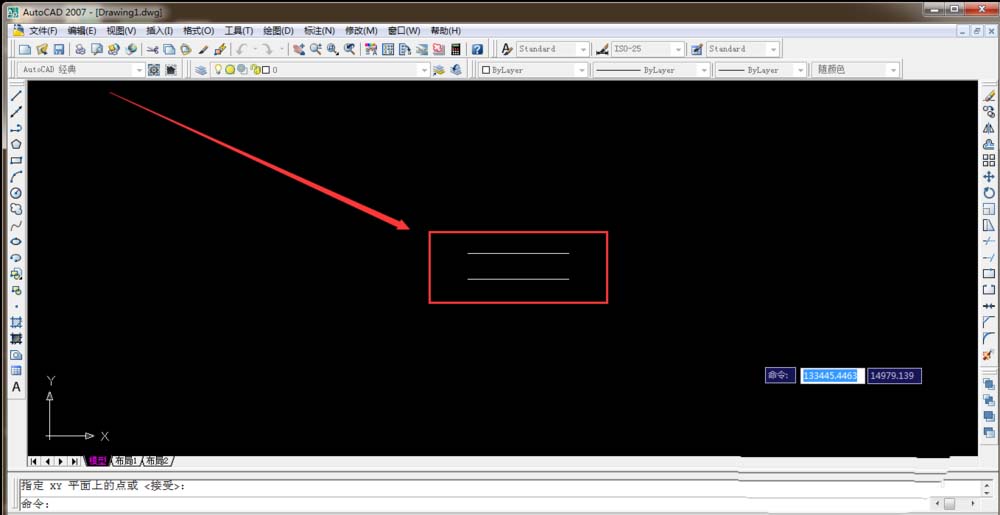

10、如图所示，进行多线的绘制，这里可以使用多线的快捷键“ML”，也可以在绘图菜单栏下选择多线绘制，图中就为直接绘制的240的墙体；
