cad怎么设计L形沙发平面图?

cad作为非常常用的平面绘图软件，在很多设计场合都会使用到。而在建筑设计，绘制平面图时，需要各物体的平面图。下面简单介绍一下如何用cad绘制平面椅子沙发。使用cad2017，其余版本类似。

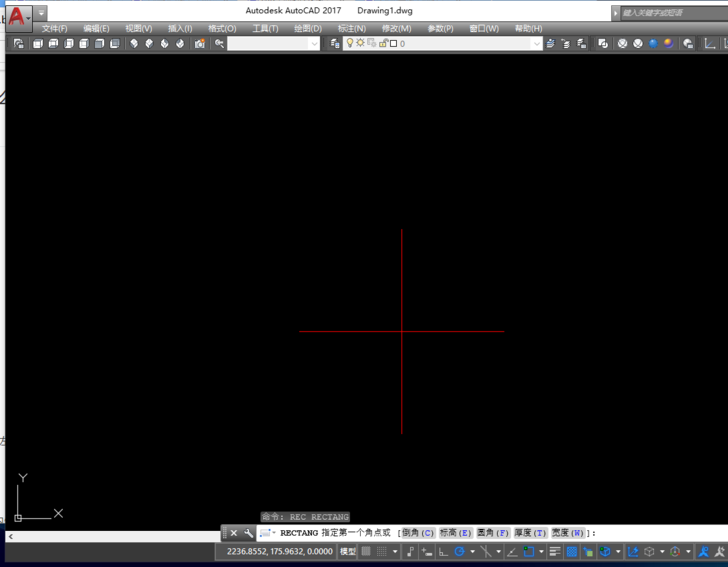

1、打开CAD软件，先画矩形，命令行输入“rec”-“空格”；用鼠标在平面图上单击左键随意选择一点，

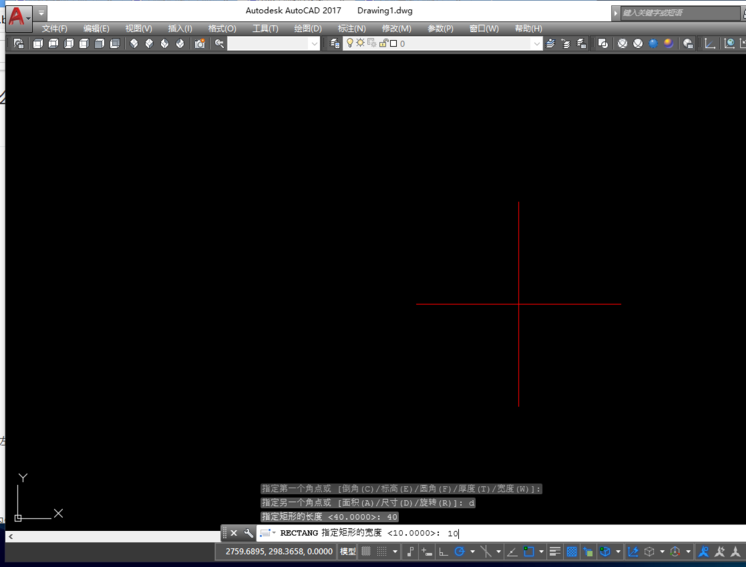

2、选择一点之后，命令行输入“d”-“空格”；设置矩形的长和高，这里为40×10，然后点鼠标左键，完成矩形绘制

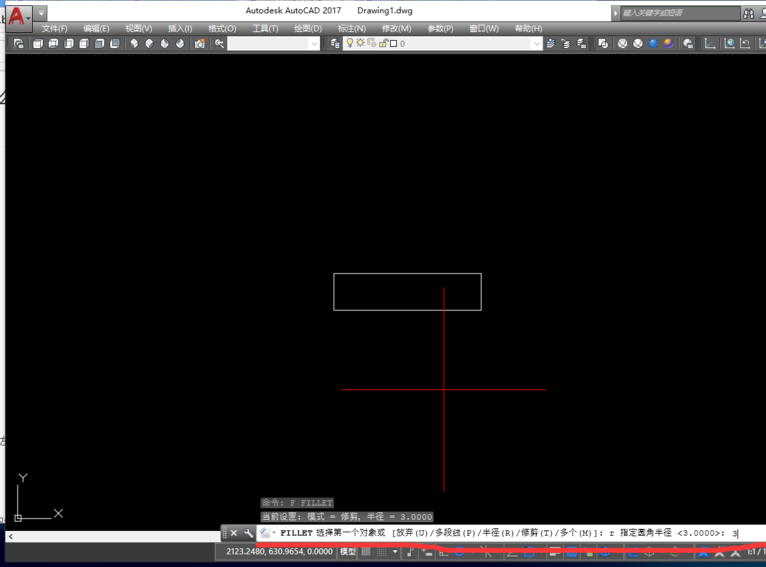

3、绘制完矩形之后，再绘制圆角，首先设置圆角半径，命令行“f”-“空格”-“r”-“空格”，输入圆角半径，这里输入半径为3，然后再“空格”

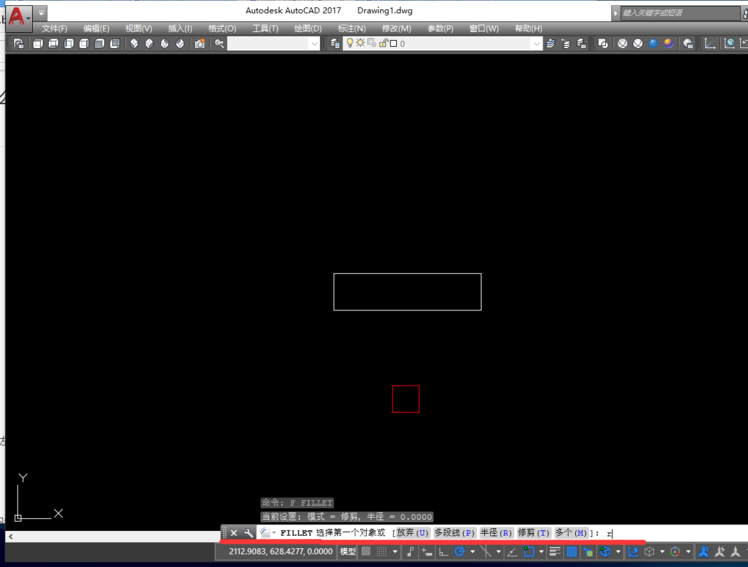

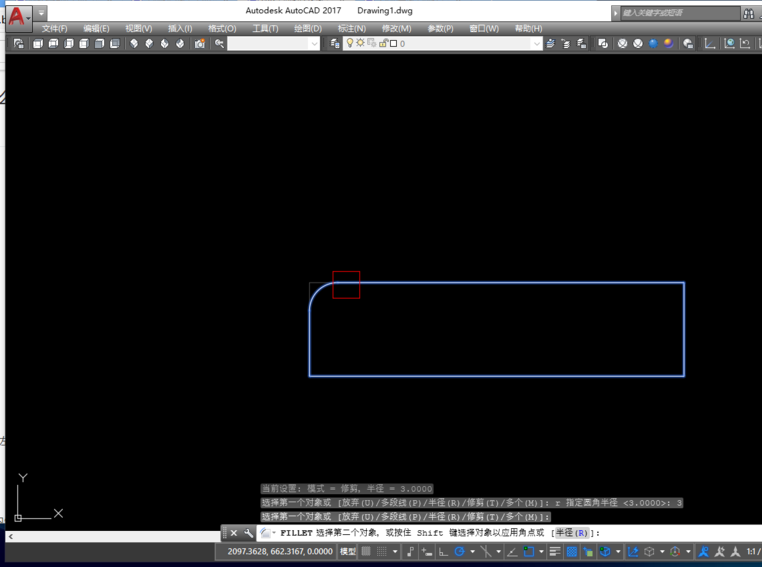

4、绘制圆角，命令行“f”-“空格”，鼠标左键选取要圆角的两边，分别单击，完成绘制，四个角同理

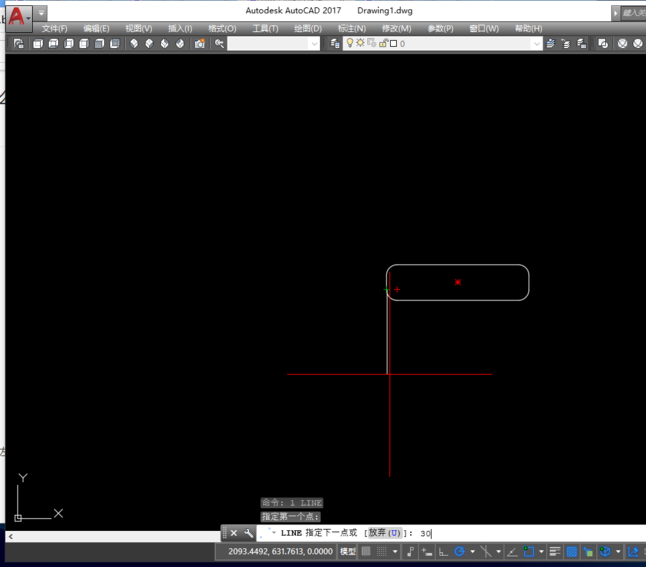

5、绘制直线，命令行“l”-“空格”，以矩形边上一点为起点，绘制直线，这里直线长度为30，

6、将线段连接之后，成一矩形，再对这个矩形倒圆角
