cad怎么画一个三角形中15个相切圆的图?

CAD是最常用，也是功能最强大的一款绘图软件，刚开始入门的时候很多人不知如何下手，进而失去兴趣，这里小编为大家介绍如何在正三角形里面画15个相切圆，并且正三角形的边长是100，有兴趣的朋友一起来学习吧。

1、打开CAD，新建一个工程，画一个半径为10的圆，这是最基本的图形，不再赘述，见下图。

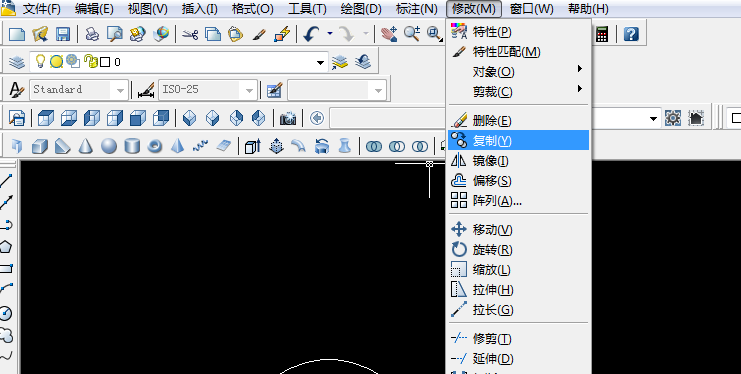

2、点击“修改”中的“复制”命令，或者工具栏中的“复制”命令图标，复制圆。如下图

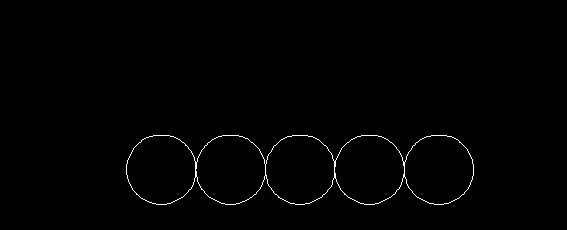

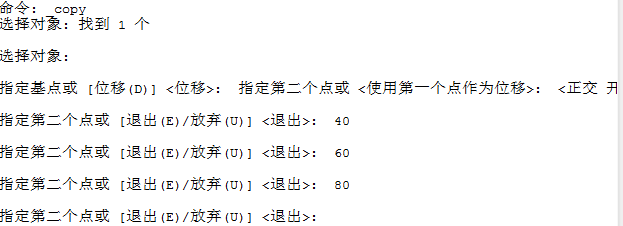

3、复制的时候命令行分别输入20，40,60,80几个参数，中间需要按回车键。命令行和效果图如下。

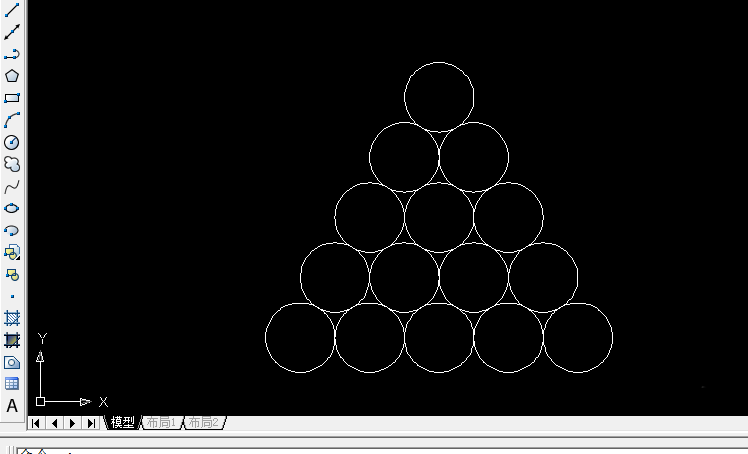

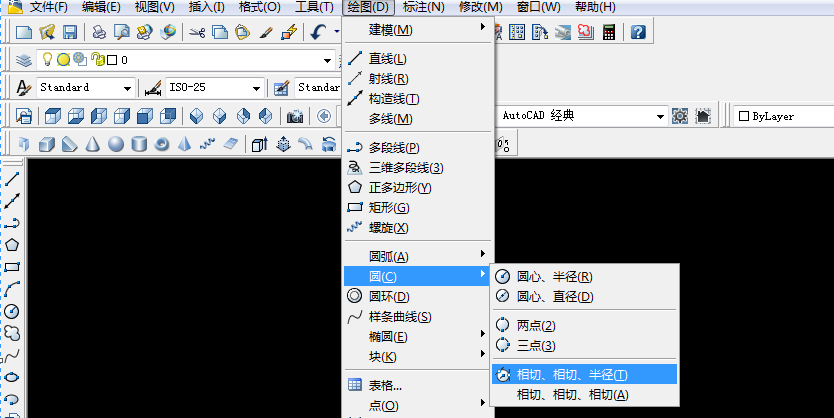

4、选择“绘图”栏中“圆”命令选项中的“相切相切半径”如下图，画上面十个圆，效果如下图。

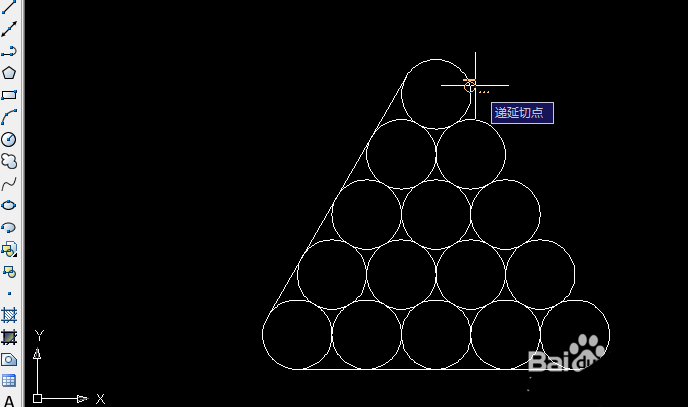

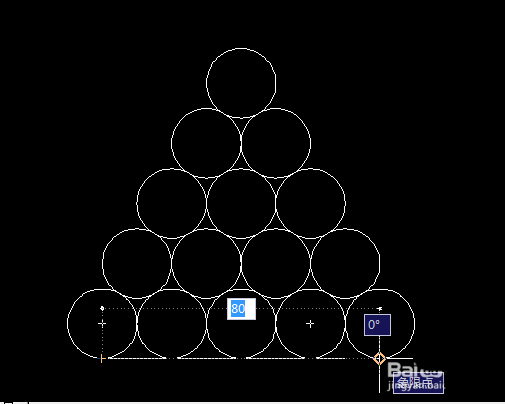

5、点击直线命令，水平线捕捉圆的象限点，如下图1和图2；斜线选择切点连接，如图3，最终的效果图如下图4

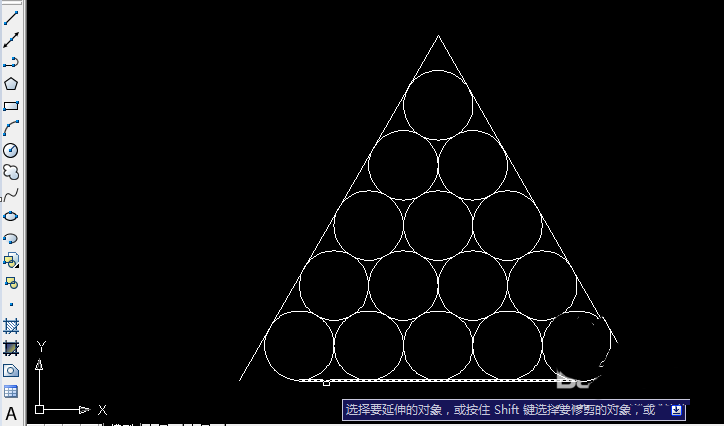

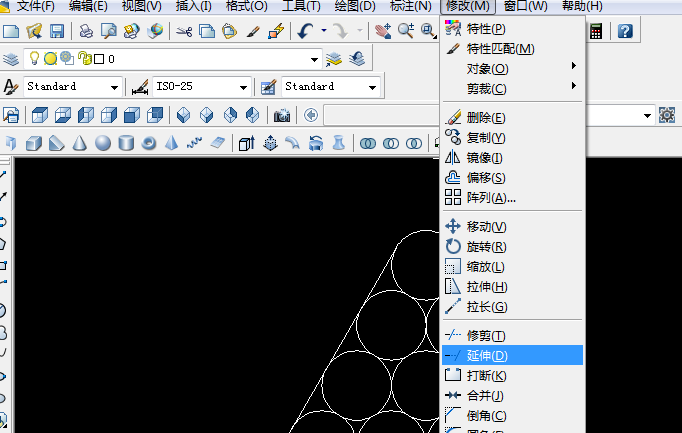

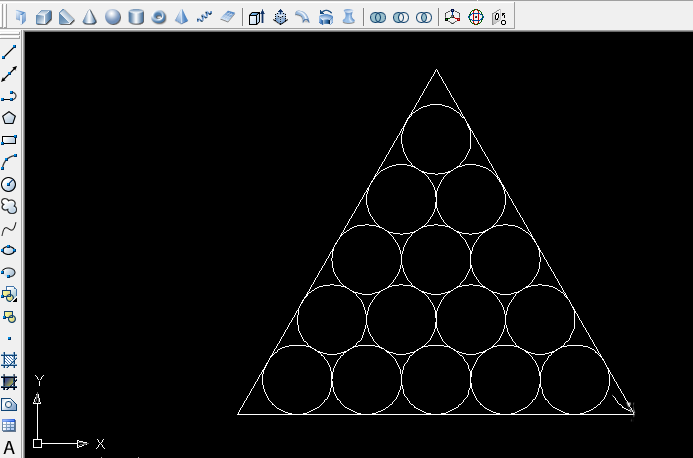

6、点击“修改”栏中的“延伸”后回车，点击三条线段，延伸至顶点，效果如下图。

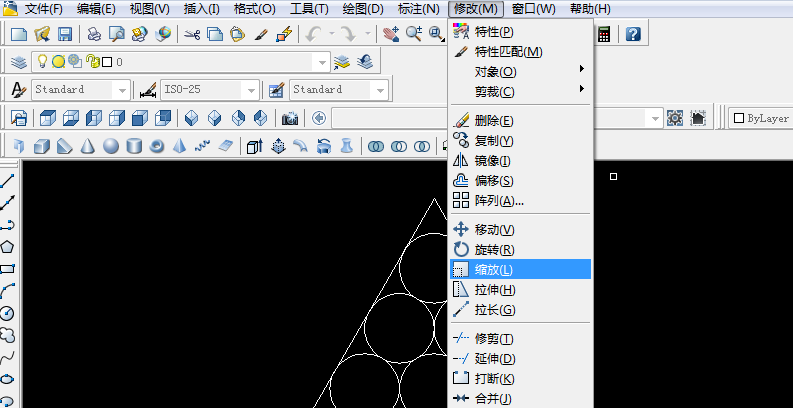

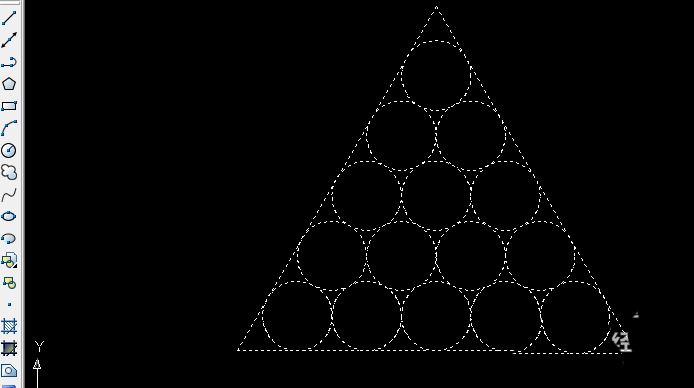

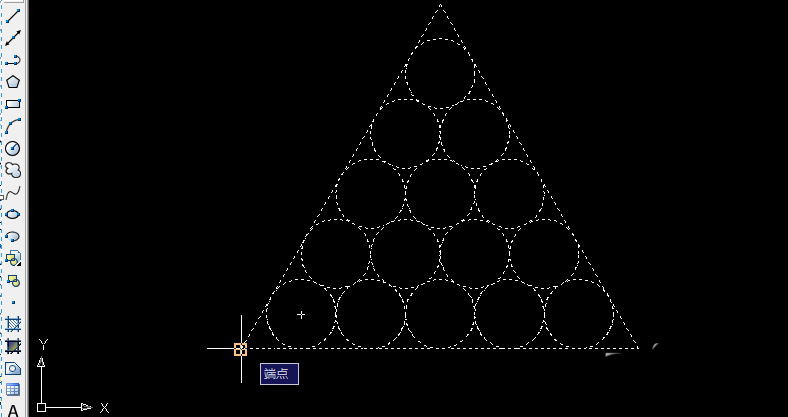

7、点击“修改”中的“缩放”命令，对图形进行缩放，全选，选择左下角的基点，选择“参照”选项，然后用鼠标选择水平线的长度，效果如下图

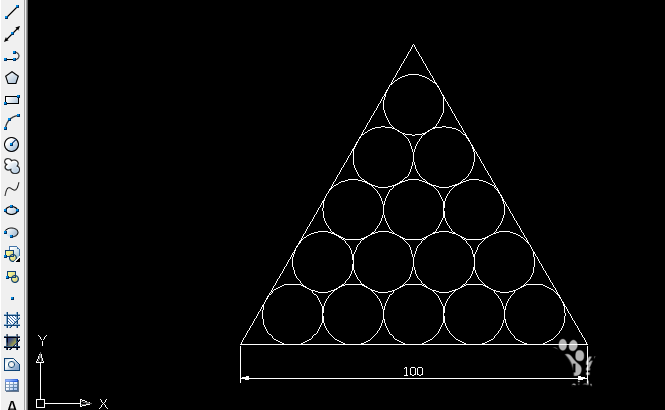

8、指定新的长度为100，效果图如下。好啦，图画好了，有兴趣的朋友来试试吧。
