CAD怎么画一个窗帘挂钩?

这个练习题是需要多向思维才可以做出来的，因为有一个R48的圆的圆心没有办法做定位，所以这也就是这个图形的关键所在。以下我来讲解如何绘制图这个图形。

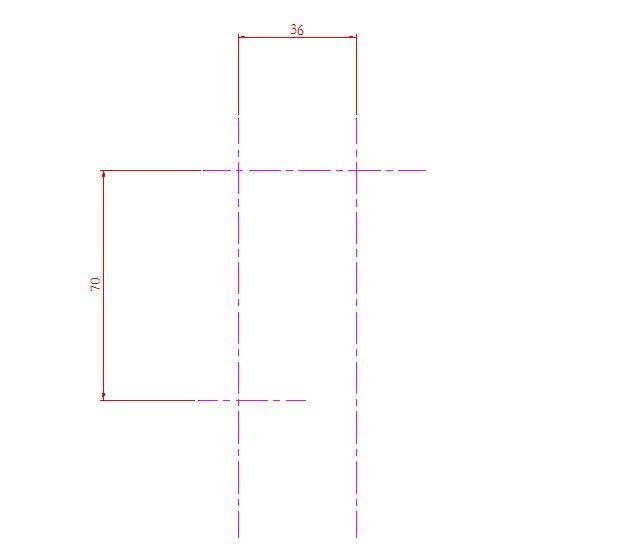

1、做中心线，确定好我们所需的主体关键定位点。

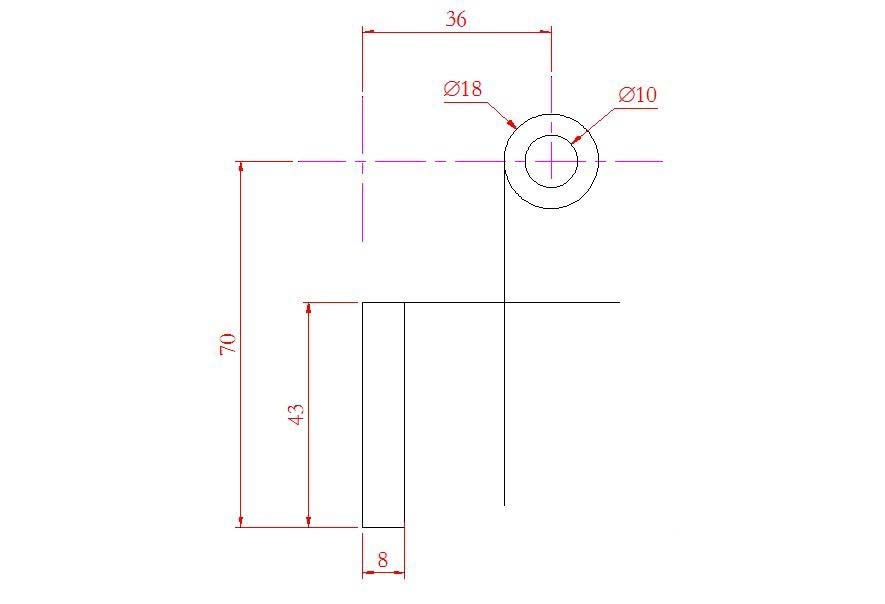

2、找到中心线交点，画直径18和直径10的圆，以垂直距离70的下水平中心线做偏移，水平偏移8，向上偏移43，偏移上来的这条线向右边多拉长一点，在直径18的圆的左边的象限点为起点，做一条垂直线向下延长

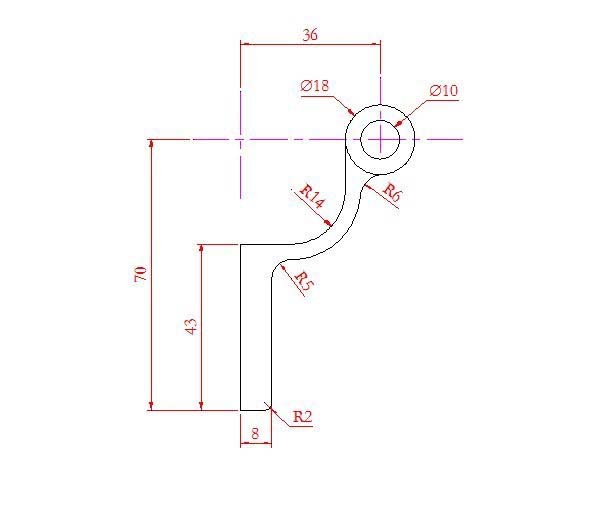

3、用圆角命令，做半径14的圆，以上一步两条延长并相交的直线做圆角。用偏移的命令，将半径14的圆向外（也是向右下方）偏移4，用圆角命令，做半径5，半径6，半径2的圆弧

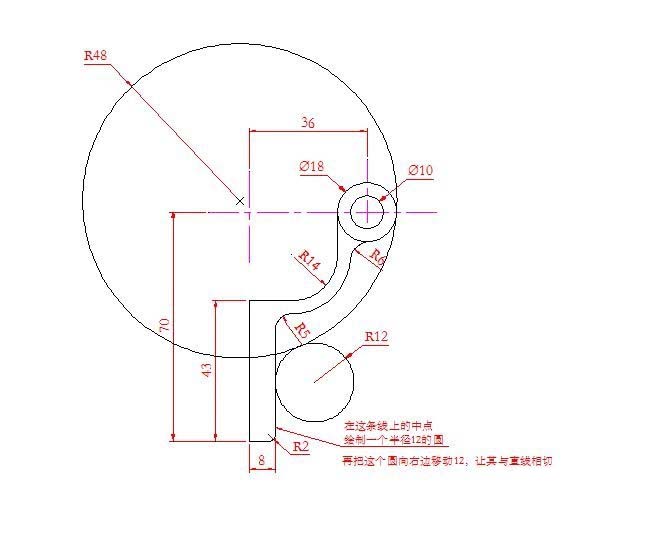

4、用水平距离为8的右边那条垂直线为参照，以条线上的中心为圆心，绘制一个半径12的圆，然后再把这个圆向右边移动12，让其与垂直线相切，用画圆命令里的（相切、相切+半径）绘制半径48的圆。（两个切点分别在半径12的圆和直径18的圆上）

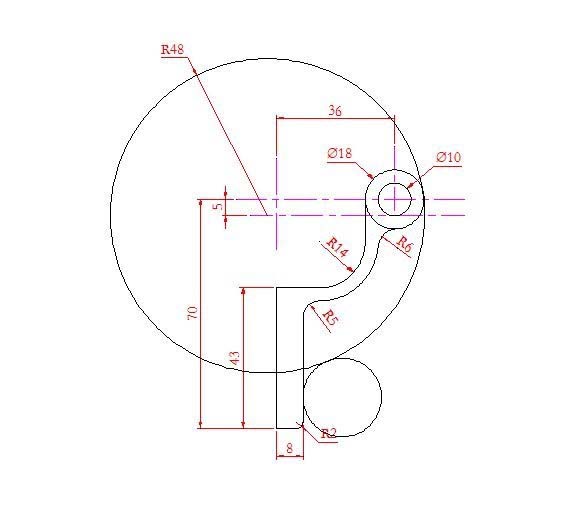

5、把上方的水平中心线向下偏移5。关键操作说明：把半径12、半径48的圆向下移动一些距离，要移多少呢？看以下说明：我们知道半径48的圆的圆心是在刚才垂直偏移下来5mm的这条线上，但，但水平距离我们是不知道的，所以才用到刚才半径12的圆来做参照了。

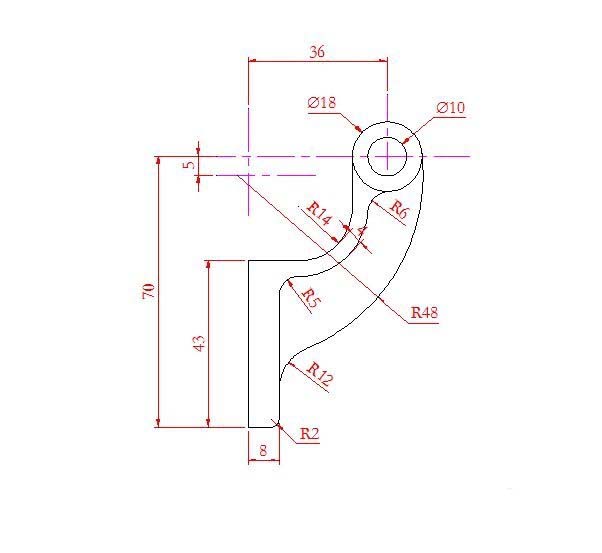

输入移动命令（简写：M）。选择半径12、半径48的圆，以半径48的圆的圆心为移动基点，垂直向下移动到5mm的中心线上的垂直点上即可。（注意，这个时候一定要打开正交模式），效果如图

6、最后把图形多余的元素修剪掉，再做尺寸标注，完成。
