CAD2015怎么画角线? CAD画角度直线的方法

CAD软件中，是没有直接绘制角线的指令，但是咱们通过构造线来绘制需要的角度直线，本节CAD教程讲解：如何在CAD2015软件中绘制角线。下图为绘制的45度角线；

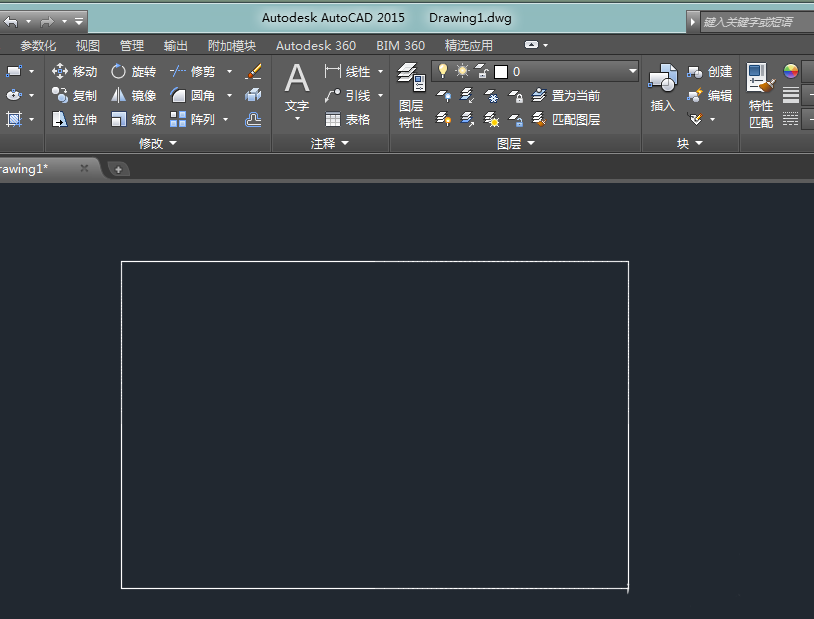

1、为了便于说明咱们绘制的角线，先在CAD绘图窗口中绘制一个矩形；

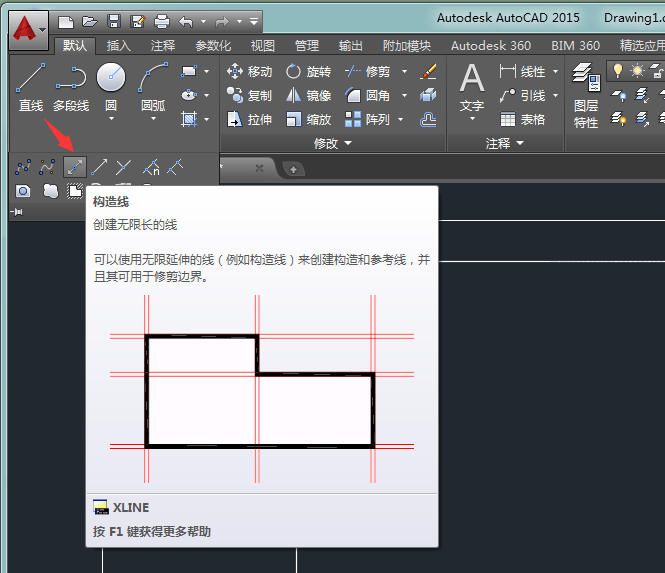

2、展开CAD2015绘图工具栏，找到构造线，如想了解构造线的定义，可以把鼠标放在构造线指令线，其就能显示说明文字了；

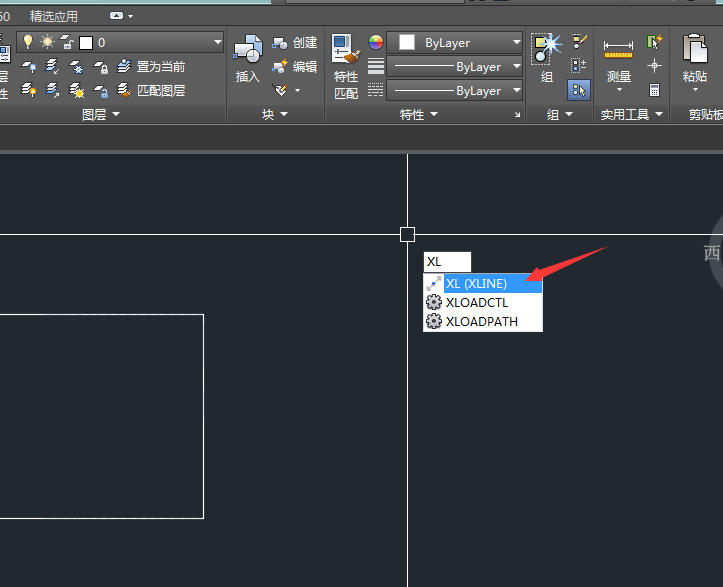

3、在命令行中键入“XL”（构造线指令的快捷键）

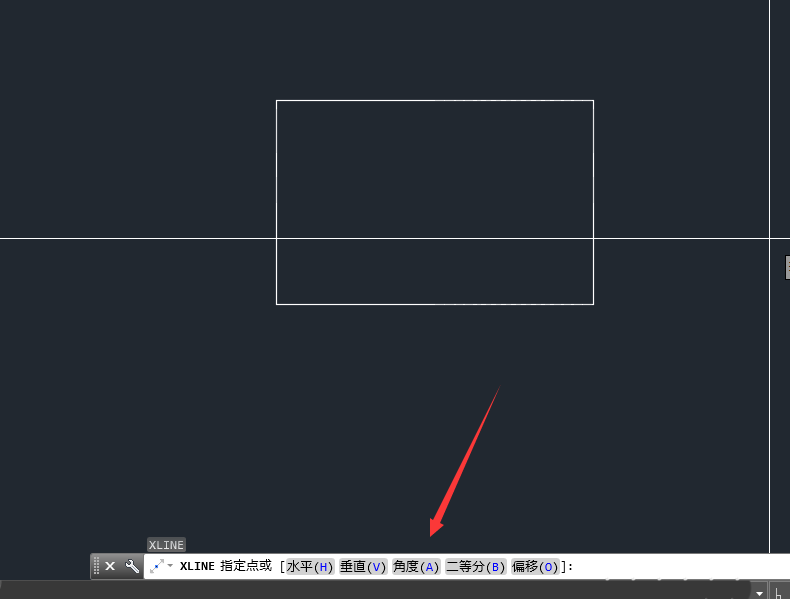

4、在绘图窗口处，会提示构造线命令中的所有选项；

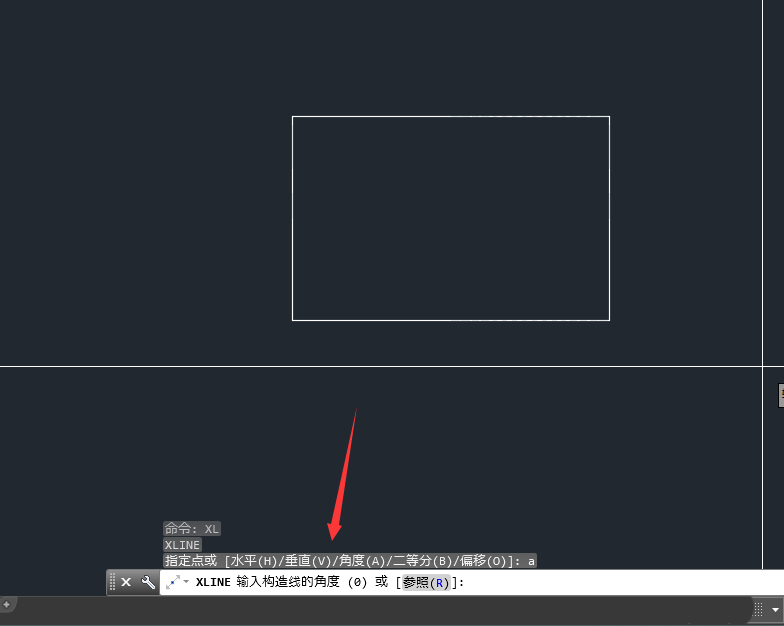

5、根据提示，建入“A”；

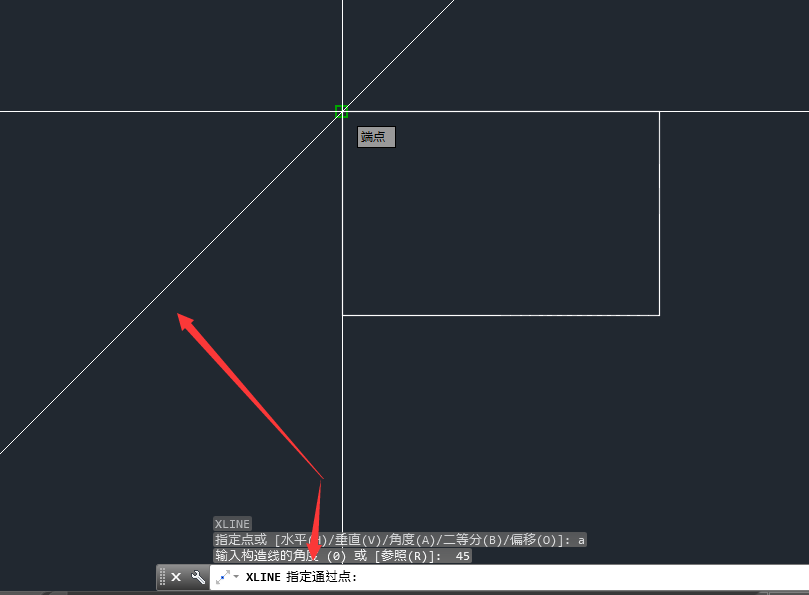

6、输入要绘制的角度，教程所要绘制的角线为45度；

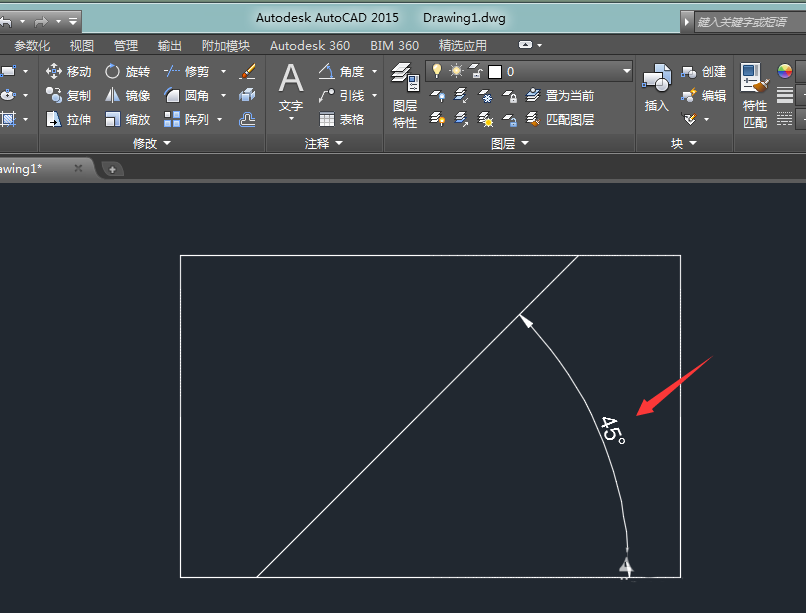

7、在绘制好45度的角线后，使用修剪命令，剪掉多余的线，然后用角度标注，可以测量咱们绘制的结果；

使用心德：构造线不能直接标注角度，必须把其修剪成直线才线，在键入角度时，CAD默认的角度方向为逆时针，如发现角度方向反了，需要在数值前加“-”负号。
