CAD怎么画梯形? cad绘制梯形的教程

CAD中的绘图功能很丰富，梯形也是很常见的基本图形，除了特殊的梯形可以用特殊方法来画，只知道几条边长的梯形画起来还是有一定的难度的，下面小编就一个上底是15，下底是78，两条腰分别是65和58的普通梯形，来跟各位讲解一下画法。

1、打开CAD，新建一个工程，选择acadiso.dwt选项，如下图所示。

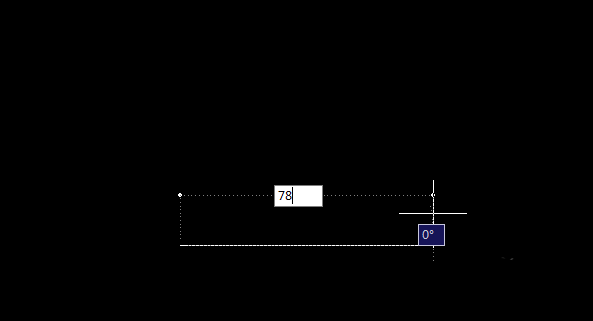

2、画一条长是78-15=63的线段，作为梯形的下底，如下图。

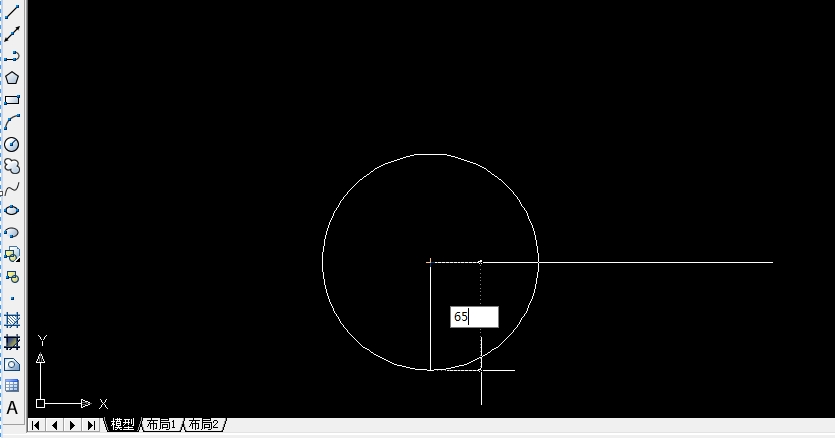

3、以长度为63的线段的一个端点为圆心，画一个半径是65的圆。如下图

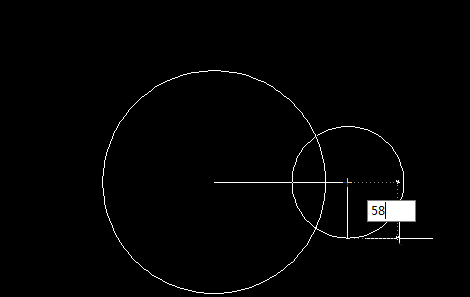

4、同样的方法，以长度为63的线段的另一个端点为圆心，画一个半径是58的圆。如下图

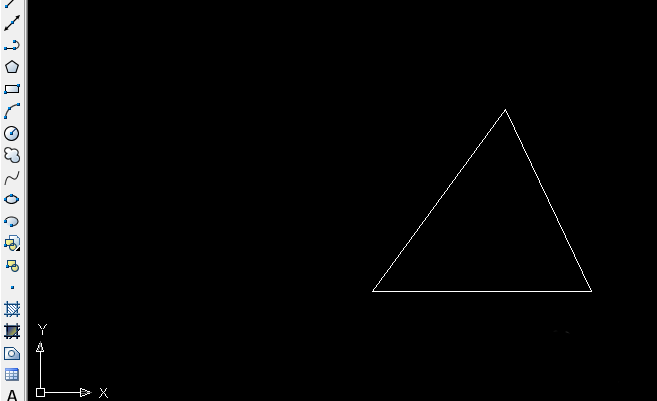

5、两个圆有一个交点，将此交点和63的线段两端连接起来，然后将两个圆删除，如下图。

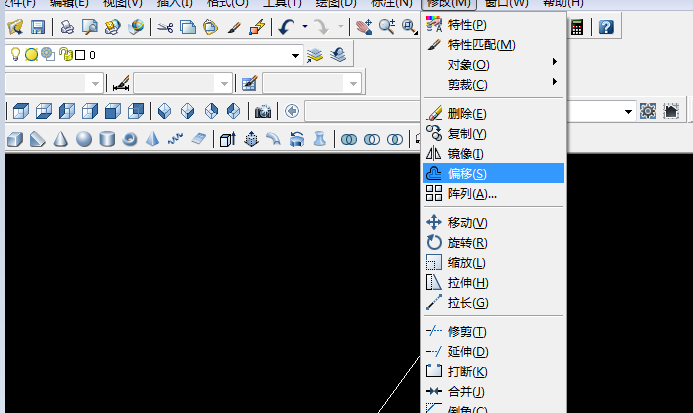

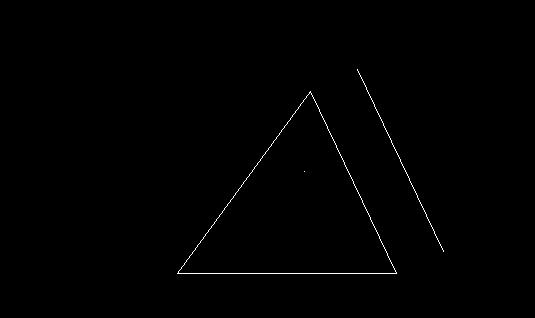

6、选择“ 修改”菜单中的“偏移”命令，将三角形的右侧边向右偏移15，如下图

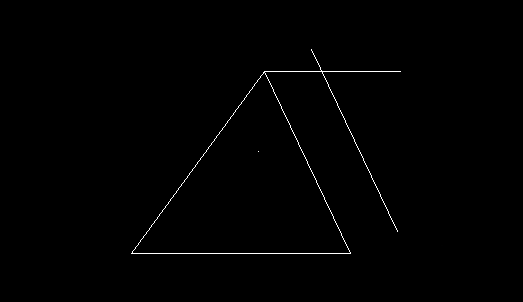

7、打开正交模式，以三角形的上端顶点为起点画直线，和偏移线有一个交点，如下图。

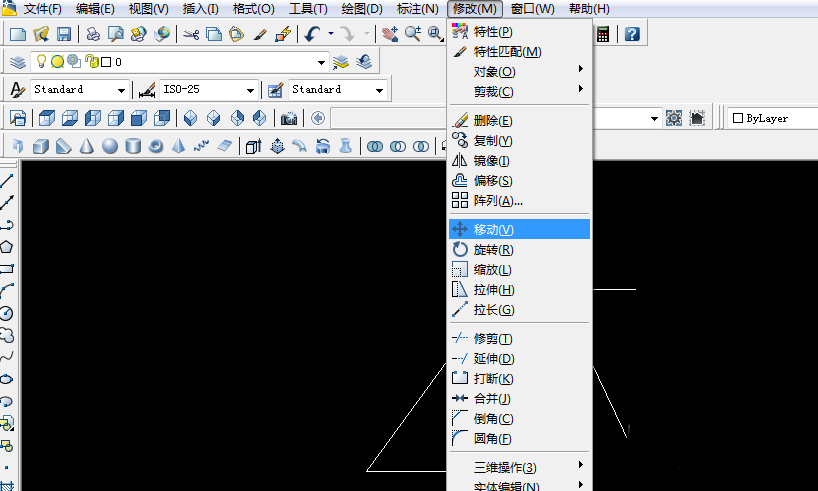

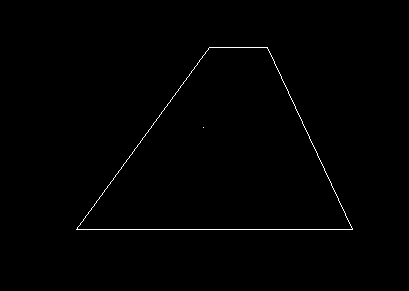

8、移动偏移线到水平线上，如下图，连接各个点，梯形图即完成。
