cad怎么画钢琴平面图?

通过本篇的绘制，首先使用矩形命令绘制钢琴架及座垫，再使用矩形命令和图案填充命令，来绘制钢琴琴键，再将绘制好的琴键移至钢琴架上，从而完成钢琴平面图的绘制。

1、启动auto cad软件，执行“矩形”命令（rec）,绘制1575mmX230mm和1575X50mm的直角矩形。

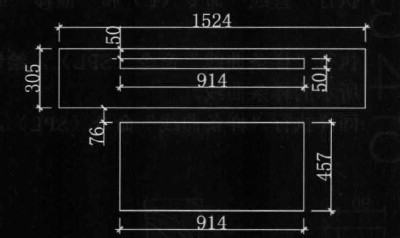

2、执行矩形命令和移动命令（M），绘制出如图所示图形。

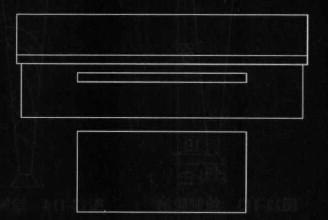

3、执行移动命令，按[F8]键打开“正交”模式，捕捉上一步绘制的矩形中点，将二部分直角矩形图形组合在一起。

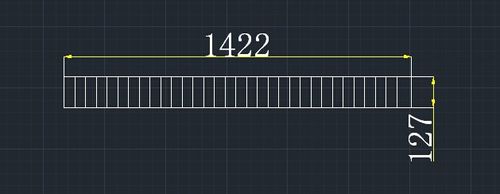

4、执行“矩形”命令（rec）,绘制一个1422mmX127mm的直角矩形，执行分解命令（X）将直角矩形对象进行找散操作；再执行“偏移”命令（O），将竖线依次向右偏移44mm的距离，从而完成钢琴轮廊的绘制。

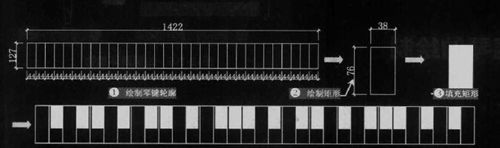

5、执行“矩形”命令，绘制一个38mmX76mm的直角矩形，再执行“图案填充”命令（BHA），选择预定义，填充图案为“solid”,对矩形对象进行填充，最后执行复制命令（co）,将填充好的矩形图案复制到图中所示的位置。

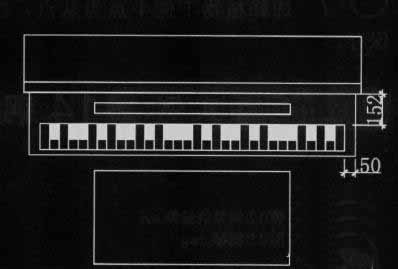

6、执行“移动”命令，将钢琴琴键移动到图中所示的位置，从而完成钢琴的绘制。
