CAD怎么绘制包装模平面图?

做包装时，尺寸模线是整个包装稿件的最基本框架；模线图可以先试一下包装大小是否合适，备注那个区域适合开窗、不适合排版文字等信息。这里给大家分享下用CAD绘制模线常用到的功能方法。

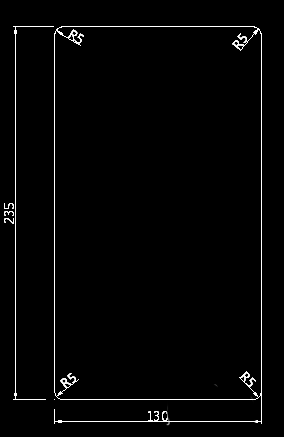

最终效果图（尺寸：13*23.5CM）

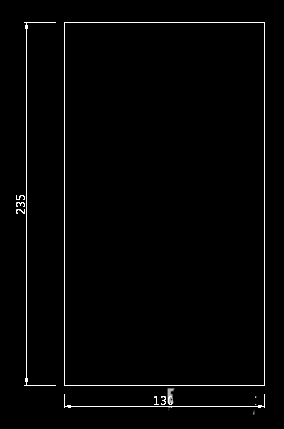

绘制130*235mm矩形: （CAD左下角命令栏会提示当前步骤和下一步可选择步骤方式，不清楚时可看命令栏提示）。输入REC——空格确认——（提示选择点）在绘图区内随便选点左单击——输入D（选择输入尺寸）——空格确认——输入长度130——确认——输入宽度235——确认——鼠标界面上左单击确认矩形位置

四个角做5mm倒角。输入“F”——空格确认——输入“R”——空格确认——输入半径“5”mm——输入“P”（选择多段线）——在绘图界面中点选矩形线——即完成

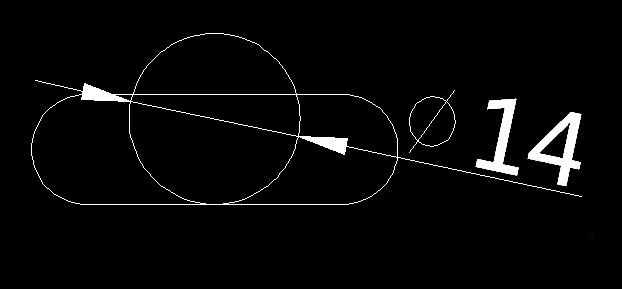

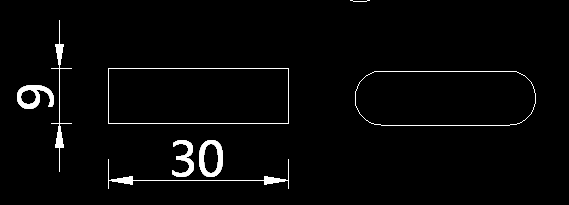

做挂空。先做30*9mm的矩形，再做R4.5mm的倒角，在矩形居中位置绘制直径14mm的圆，输入“C”——选择矩形边中点为圆心——输入半径“7”——空格确认——再输入“M”——移动圆至和下边矩形重合

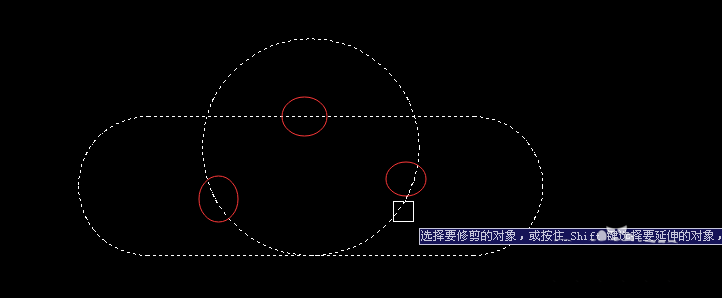

剪切掉不要的线 移动挂空至合适位置。输入“TR”——空格确认——选择圆和倒完角后的矩形——空格确认——点选如下截图三个红圈位置（删除多余曲线）

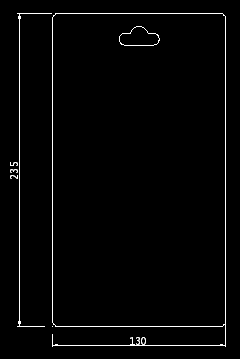

输入“M”——空格确认——选中挂孔——移动至合适位置——即完成
