CAD怎么创建动态块建筑门图块?

在建筑图绘制工作中，会遇到很多图块要是一样的，有些大同小异，相同的图块可以同用，但是不同的时候呢，在这里我们在创建图块的时候，就需要创建一个动态的图块来满足绘图工作的需要。动态块在我们绘制好动态就不会受尺寸的约束，我们就可随时根据实际情况来调整这扇门、窗的大小。下面我们以门的块绘制好，绘制好的门转化为块，再由块转换为动态块。

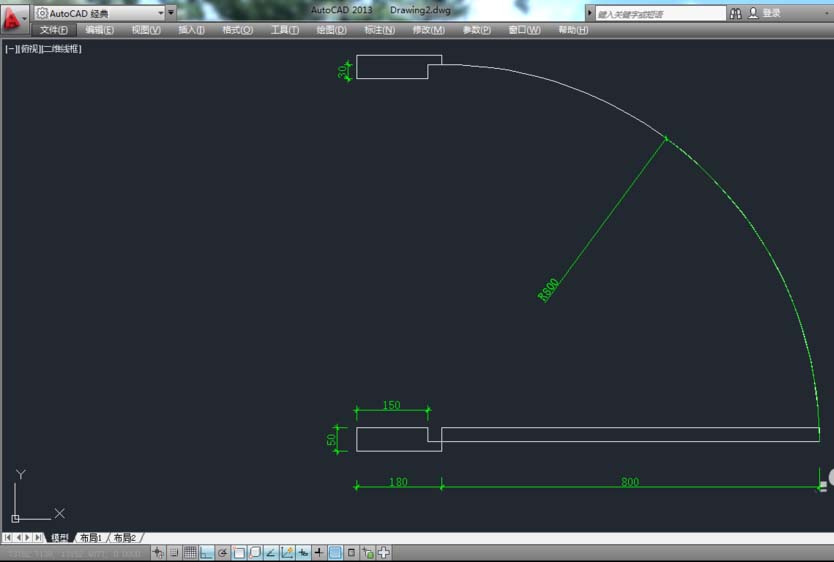

1、先绘制好平图图，门的图块。注意经图有标注意在方便理解。如下图：

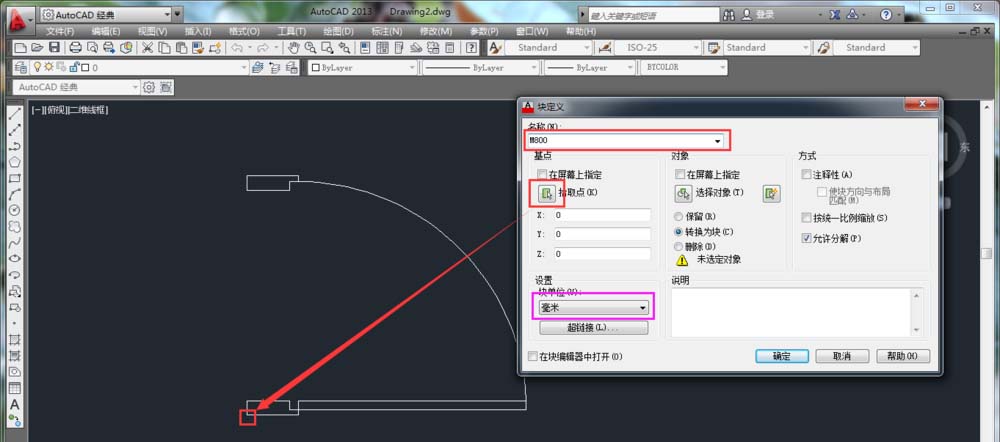

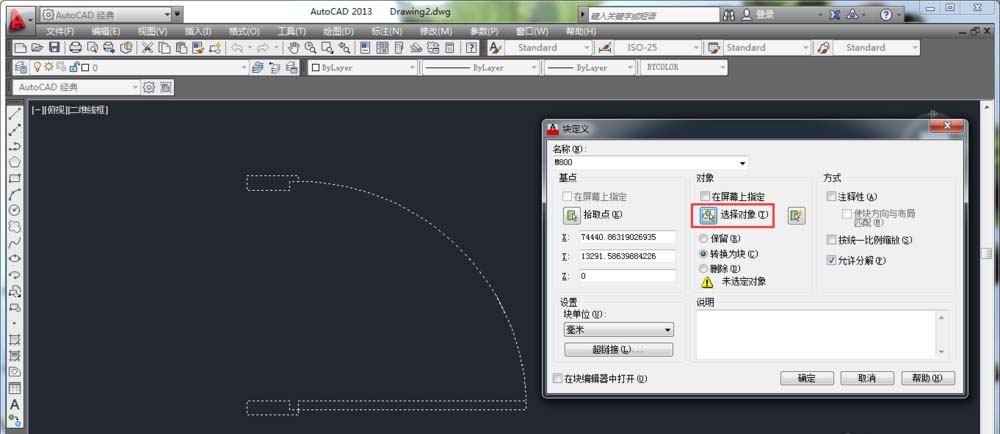

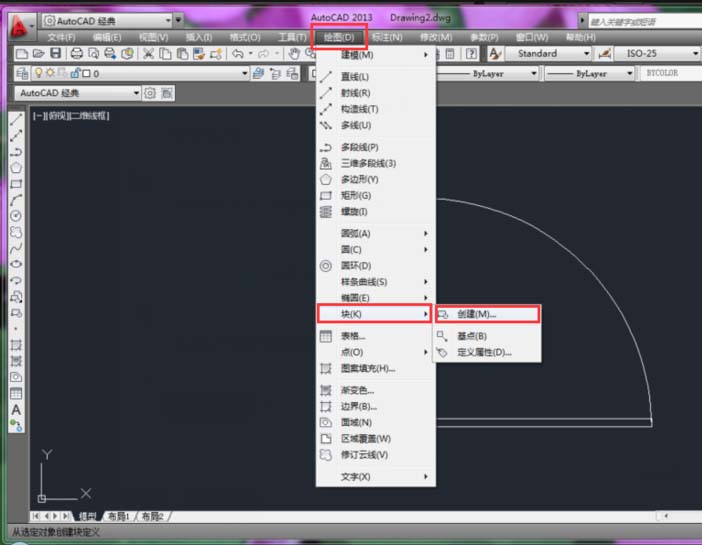

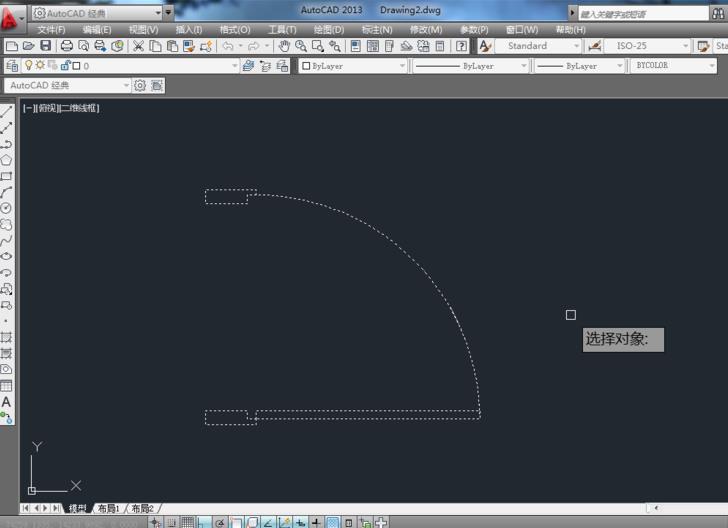

2、删除标注。执行“创建块”命令（B）/“绘图”---“块”---“创建”。将门对象创建为图块，创建图块的名称为“M800”。点击“确定”块就创建完成了。

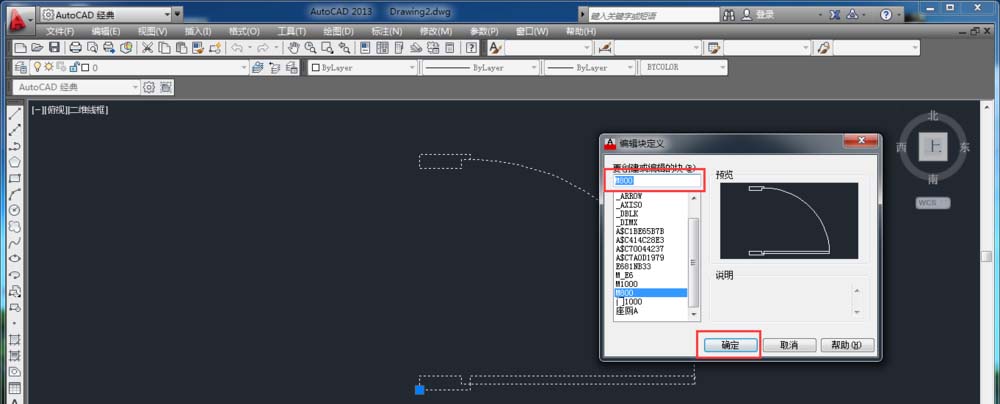

3、双击已经创建的块，弹出块“编辑块定义”对话选择框，选择被编辑的块，确定，如下图:

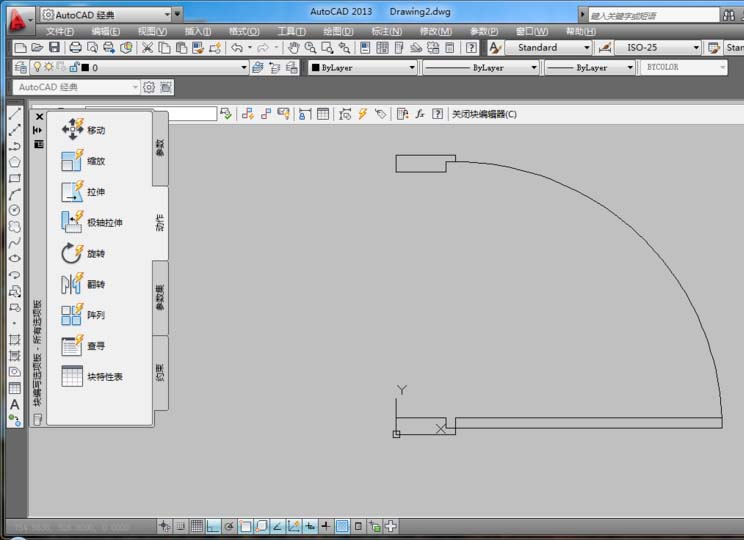

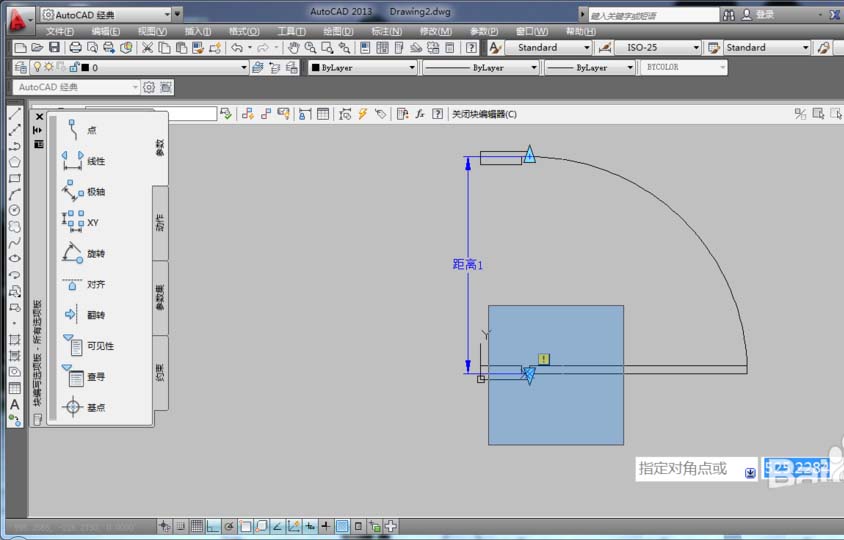

4、在“块编写选项板”中的“参数”选项中选择“线性”项，根据命令行提示，创建一个线性参数，如图所示。

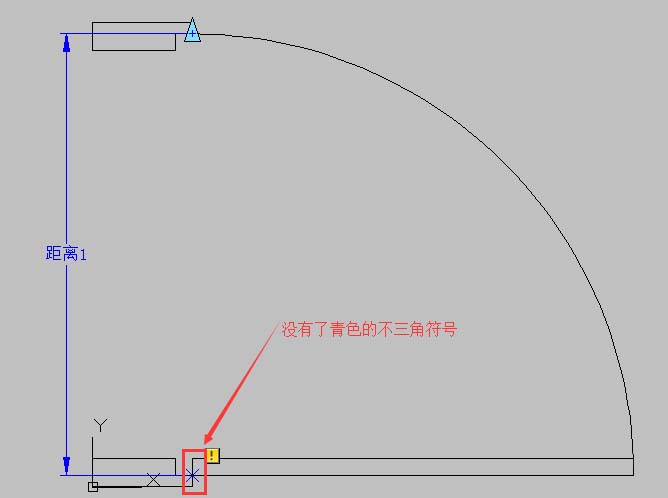

5、删除“线性”参数的向下箭头。如下图：

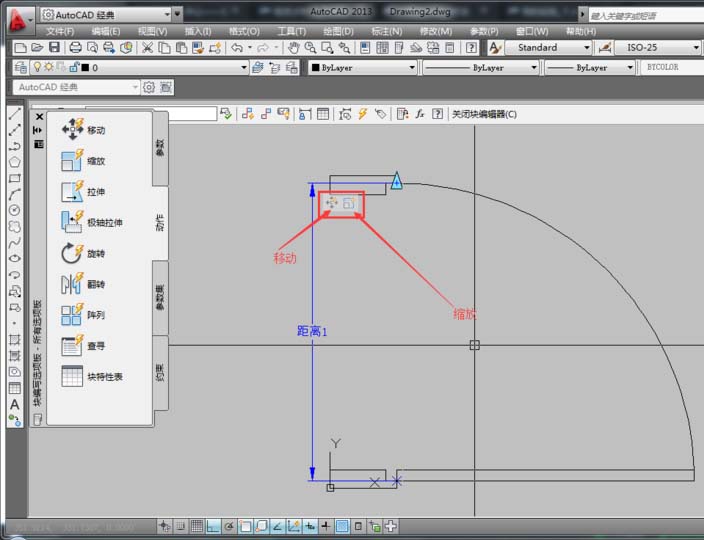

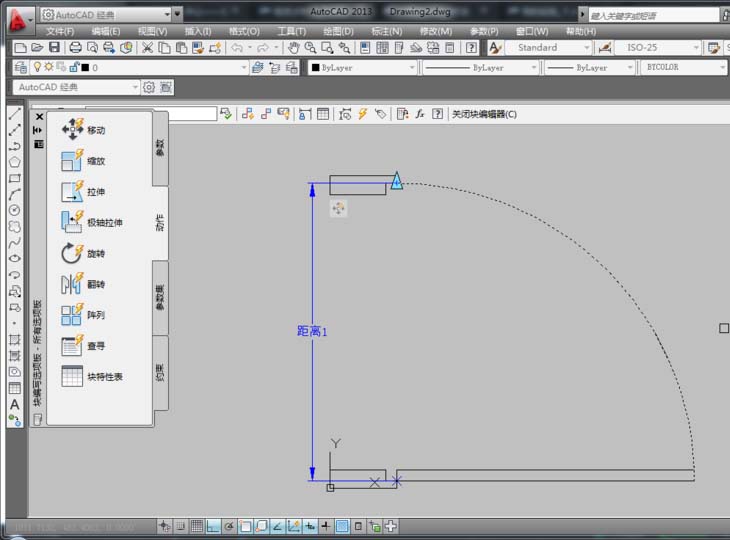

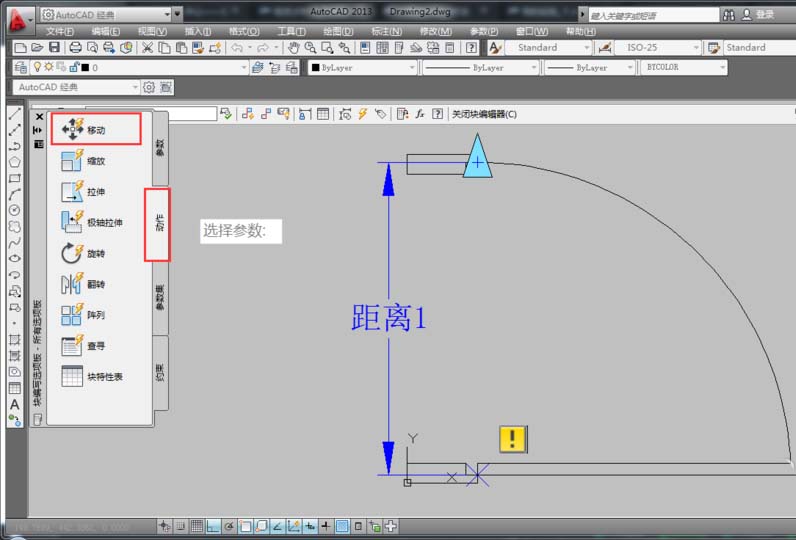

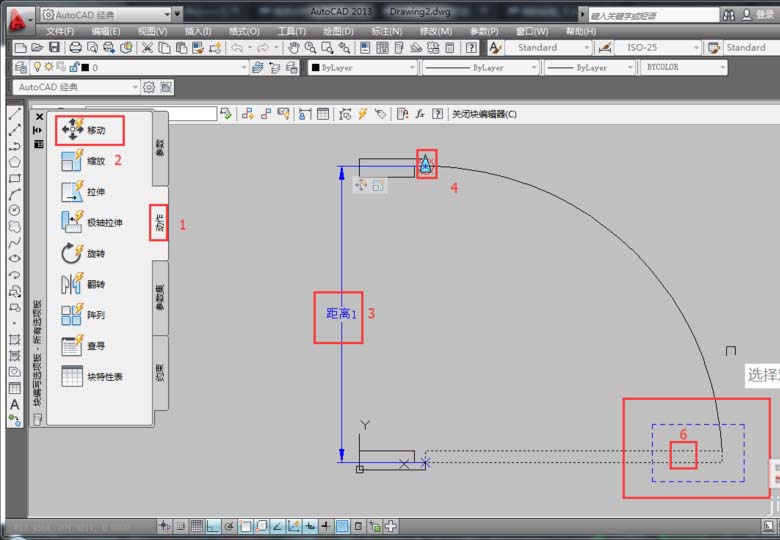

6、在“块编写选项板”中的“动作”选项中选择“移动”项，然后根据命令行提示，在选择参数时，选择已经创建的线型（距离1），系统提示“选择对象：”时，选择门框对象，按空格键确定，从而形成了一个移动图标，表示创建好了移动。如图所示。

7、在“块编写选项板”中的“动作”选项中选择“缩放”项，然后根据命令行提示，在选择参数时，选择已经创建的线型（距离1），系统提示“选择对象：”时，选择开门弧型对象，按空格键确定，从而形成了一个缩放图标，表示创建好了缩放。如图所示。

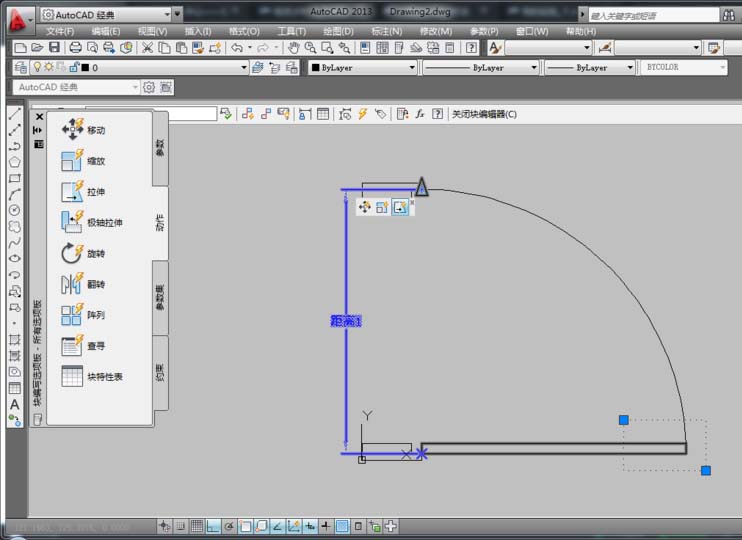

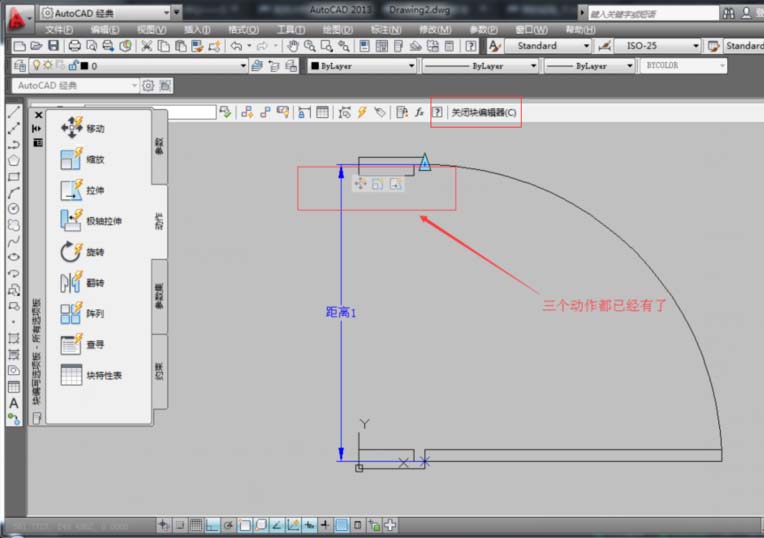

8、在“块编写选项板”的“动作”选项中选择“拉伸”项，然后根据命令行提示，选择创建的线型，系统提示“选择对象：”时，选择所有门板对象，按空格键确定，从而形成了一个拉伸图标，表示创建好了动态拉伸。如图所示。

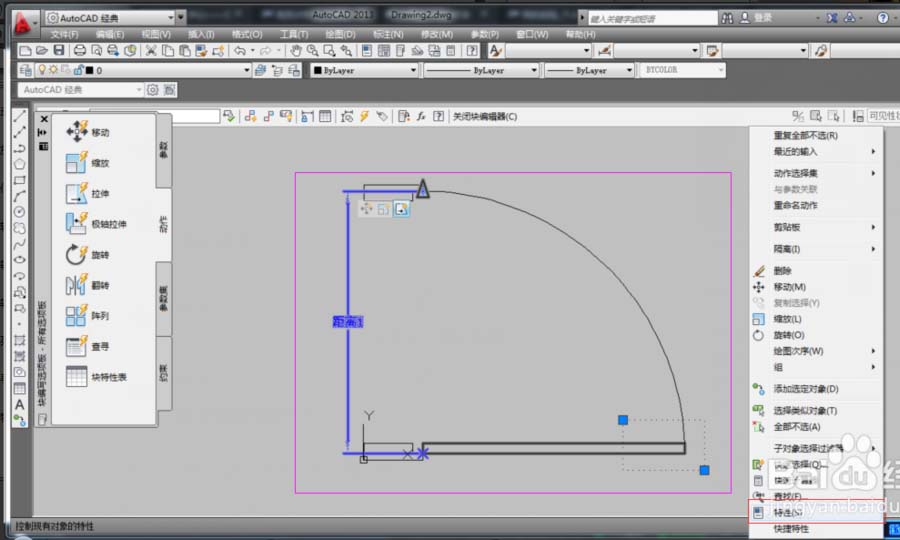

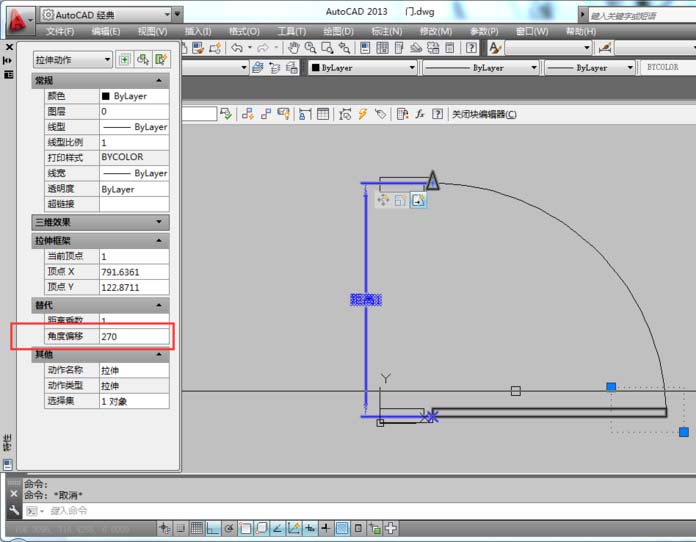

9、选择形成了一个拉伸图标，在空白处点击鼠标右键选择“特性”。如图所示。修改"角度偏移"值：270,如图所示。
