CAD怎么使用倒角命令快速绘制弯头?

如何使用倒角命令绘制弯头。

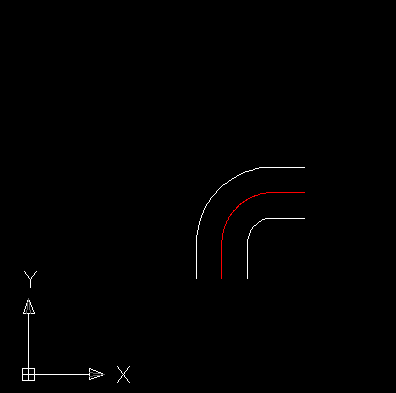

1、首先，我们画好需要绘制弯头的管道大小的双线管道，相互垂直。如图。

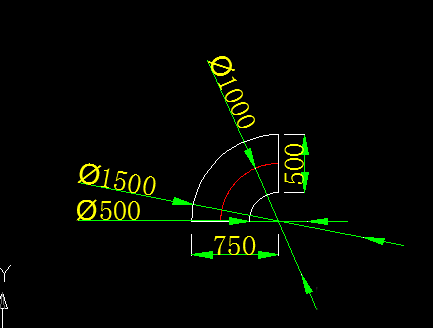

2、输入倒角命令F，在输入半径R，一般弯头中心线的弯曲半径是管道直径D，外边圆弧是1.5D，内边圆弧弯曲半径为0.5D。

3、绘制完成后删除两边多余的直线线段，连接弯头内外两边即可。
