cad怎么画一条弹簧模型?

这个方法针对新手特别好学易用,不用做过多的复杂步骤,做完之后还能从本列中学会和了解相同或相似物体的绘制方法。如果感觉好的,支持一下。

一、在俯视图画圆1/2圆，如图1

二、将视图点为主视图将半圆旋转6度（这个度数可根据要求自定），然后以一个端点为基点水平镜像，再换到俯视图选中一个半圆镜像，再换到轴测图删除多余的一个半圆。如图2

三、将视图点为主视图在一个端点上画圆（尺寸大小自定），画好后如图3

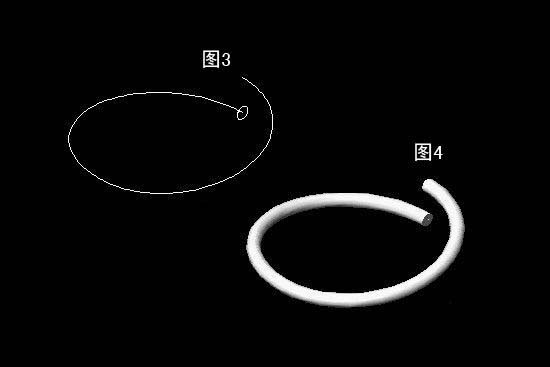

四、现在沿路径拉伸小圆，再拉伸面，直至完成如图4

五、然后再阵列，数量自定

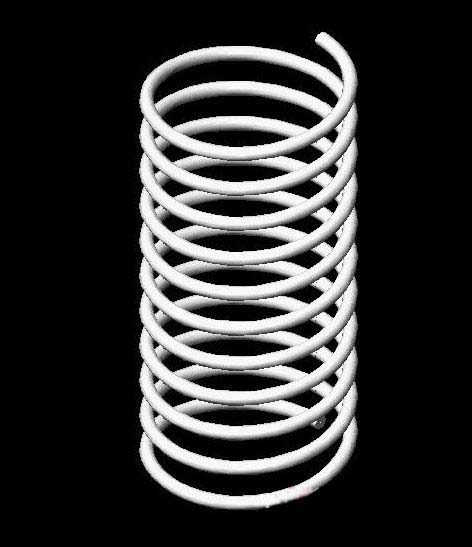

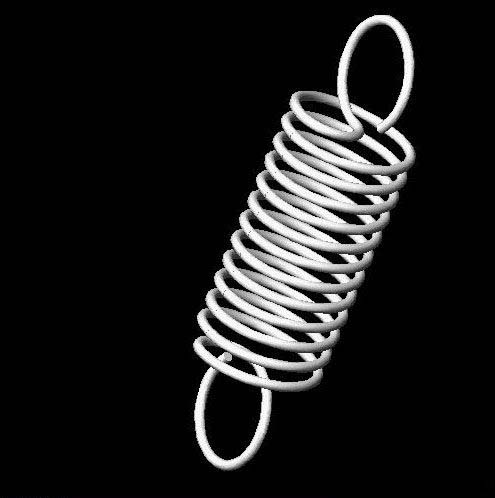

六、最终完成后如图
