cad图纸打开后出现不规则线条很乱该怎么办?

有时候别人传给你的cad文件，你打开的时候，在正常的图形上还显示着一堆无规则的线条，并且这些线条还选择不到，图形缩放的时候还随着乱舞。

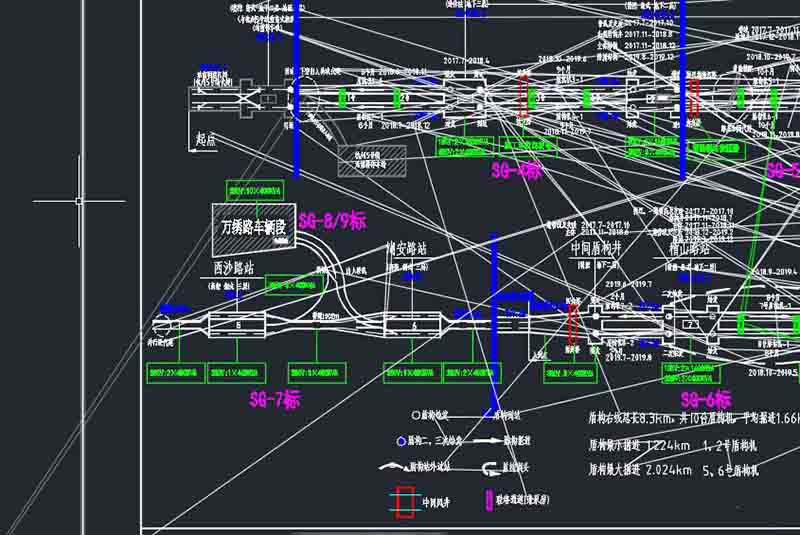

1、打开这个乱舞的cad文件，这是有多乱啊，刚开始一脸懵，试了一下重新生成——没用；点选线条——也没用；其实是硬件加速的缘故；

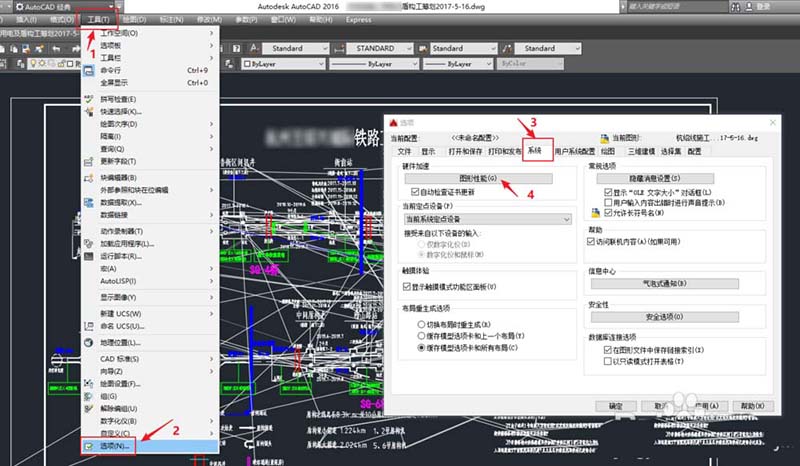

2、打开菜单“工具”——“选项”——打开选项对话框；

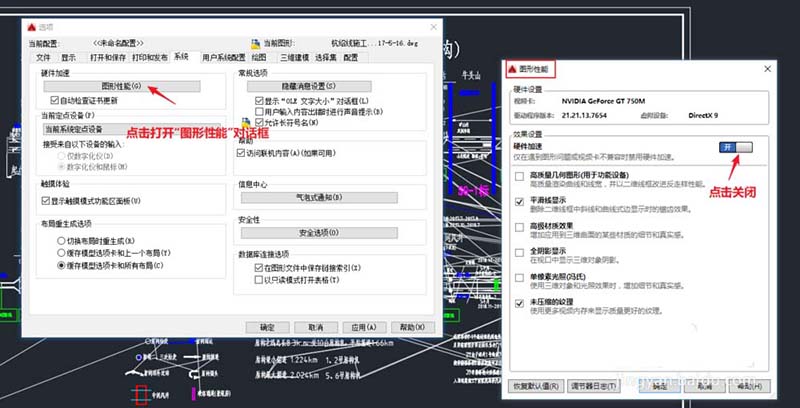

3、在选项对话框里点击切换到“系统”标签，再点击左侧“图形性能”按钮，打开图形性能对话框，点击硬件加速右侧的开关按钮，关闭硬件加速；

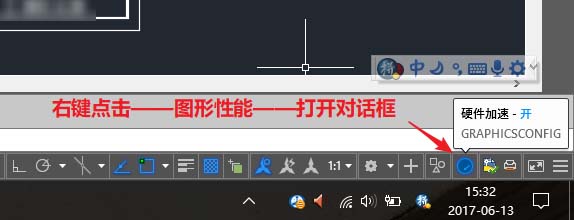

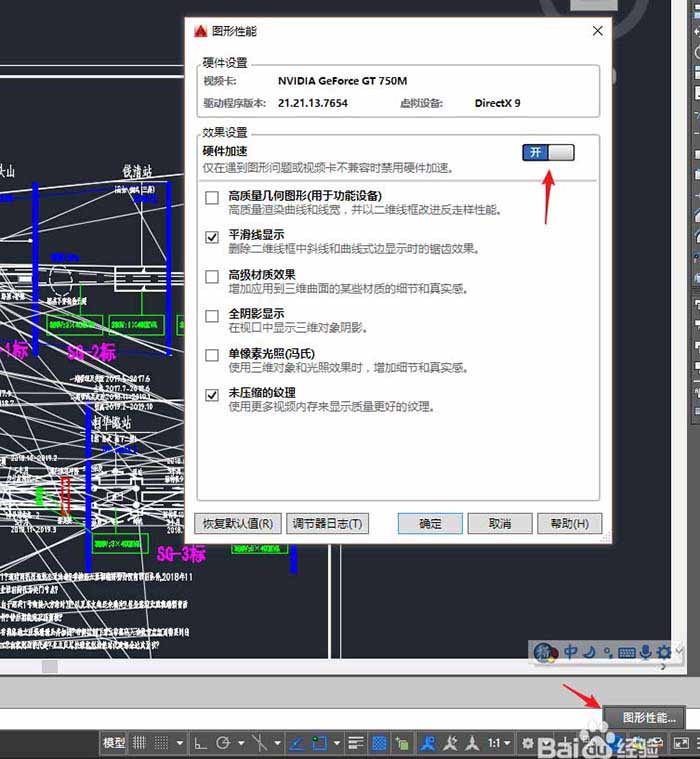

4、如果你cad没有显示菜单栏，也可以从界面右下角工具栏里打开硬件加速的对话框来设置，右键点击速度表按钮——出现图形性能按钮——点击打开对话框；

5、同样的把硬件加速关闭即可；

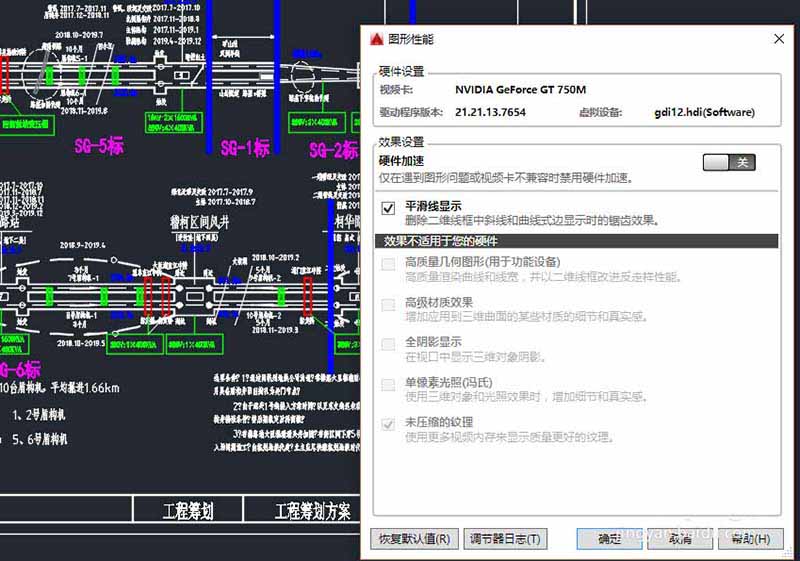

6、关闭以后图形立马显示正常，乱线立马消失，关闭对话框完事。
