CAD两条线段不相交该怎么裁剪及延伸?

大家在设计工作中经常会用到CAD，其实CAD是个很强大的软件，其中有些不是常用的命令，但是在现实中却是非常实用的，下面我们来介绍下:CAD中经常会遇到两条线段不相交，并且该两个线段的延长线也不相交，这个时候要用其中一个线段为基准，将另外一个线段进行裁剪或者延伸就比较困难，下面介绍一个简单的命令给大家，让大家比较方便的完成想做的工作。 该命令为edgemode。

首先在CAD命令栏输入“edgemode”

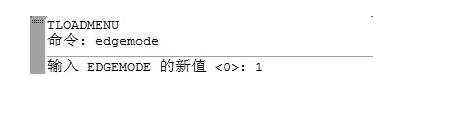

接下来会出现“edgemode”命令的新值，程序默认为“0”，这里我们输入“1”，这样就会实现以标准线段的延伸线及自身为基准了。

下面举例说明:

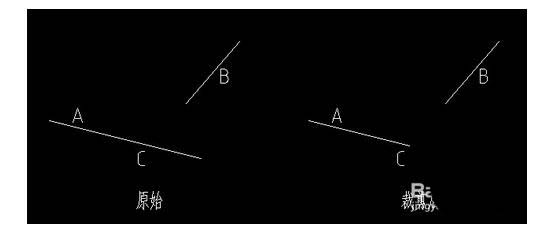

线段A与线段B不相交，但与线段B的延长线交与C点，通过上面的“edgemode”命令我们设置好后，以后就可以不用更改了，这个命令会一直存在的。若我们想将仅保留线段A在C点以上部分，我们可以使用“TR”命令即“TRIM”命令。进行裁剪

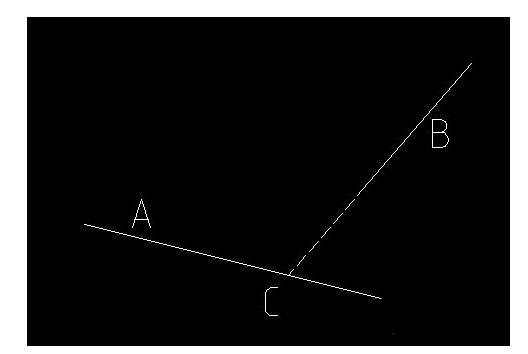

输入命令 “TR"后空格， 选择线段B，空格，然后选择C点以下部分，就裁剪了，很方便。

其实这个命令还可以用于两条不相交直线的延伸等命令，就不一一示例了。这个命令仅需要设置一次，就可以在CAD中一直使用，一次设置，一劳永逸，您学会了吗?
