CAD怎么绘制弧形的建筑户型图?

现在的房子样式很多，想要绘制一个弧形的户型图，该怎么绘制呢？下面我们就来看看详细的教程。

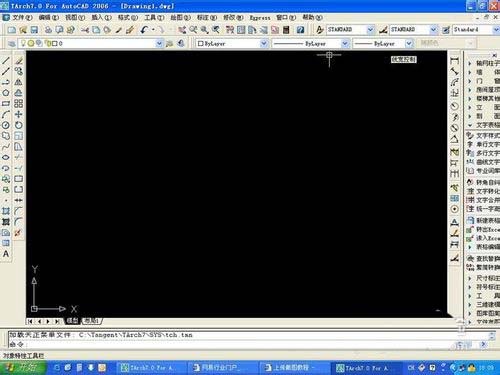

1、打开天正建筑软件，它会自动的附带打开CAD软件。

2、在右边的工具栏里，看到第3行，找打绘制轴网，点击下。

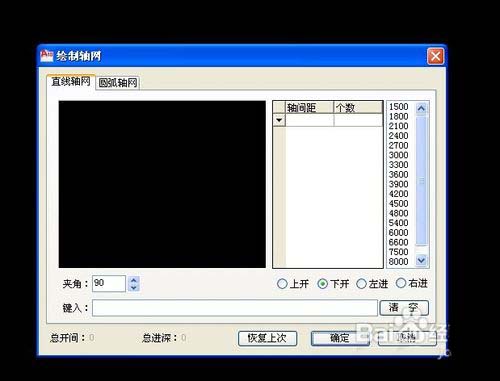

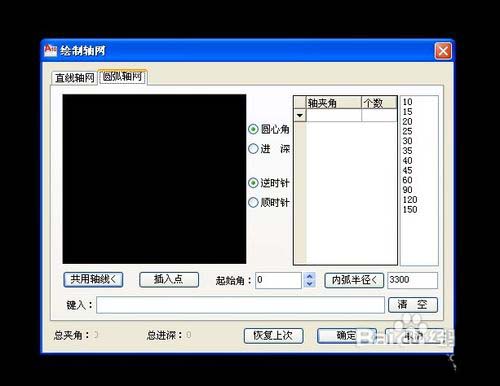

3、弹出对话框，看到直线轴网跟圆弧轴网，这里可以看到有很多参数可以设置。

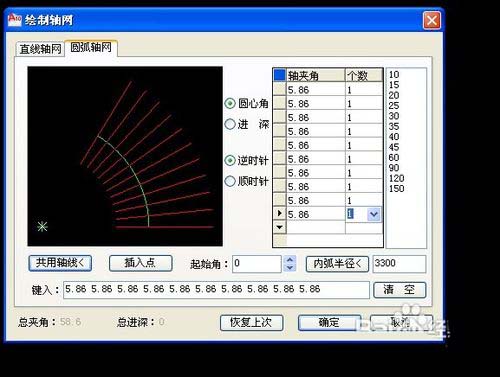

4、直线轴网跟圆弧轴网，我们现在需要选圆弧轴网，因为是做弧形户型。

5、我们在轴夹角那里输入弧度的数值，随便按1个5.86，个数输入1个。我们复制10个看看下面效果。它是从0度开始的。

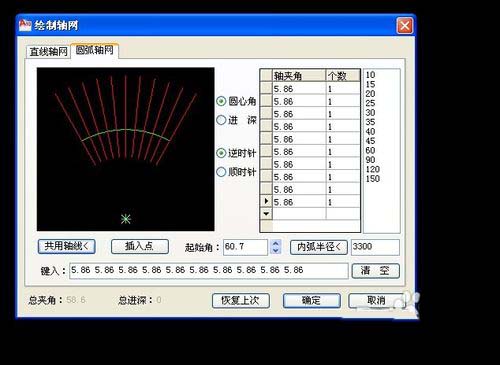

6、效果在左边黑色的那个框子里出现了，然后继续看看。为了让我们看的美观性，视觉好看点，输入起始角60.7度。立刻竖立起来了。

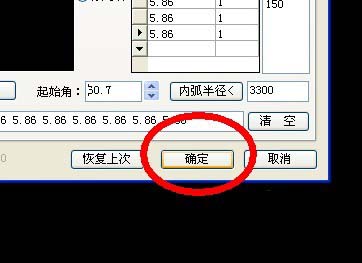

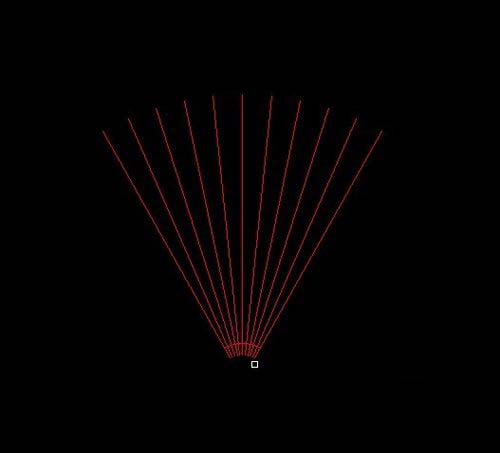

7、点击确认，然后看看出来的线条效果。

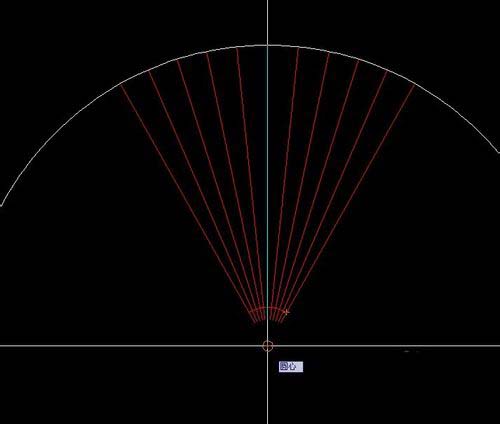

8、打开扑捉器，找到圆心，画出需要的半径作为边框。

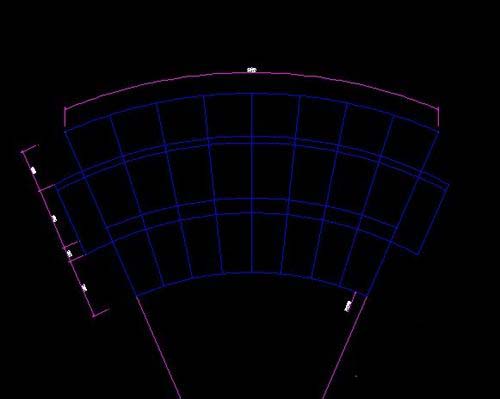

9、按照弧形图做出修改。

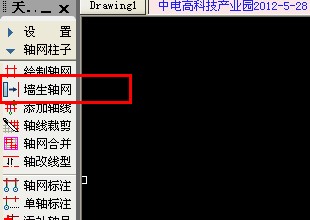

10、我们让轴线变成墙体，点击轴线生墙，输入好墙体厚度我给上180，一边就是90.

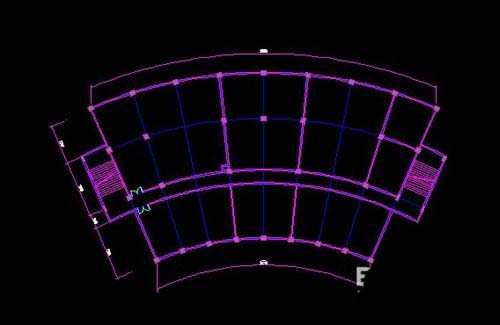

11、经过生墙体，结构出来了。注意这里现实的是轴线跟墙体一起。我们可以关闭轴线图层，这样就不会显示出来，那么凌乱。现在还不能关闭，需要辅助用。

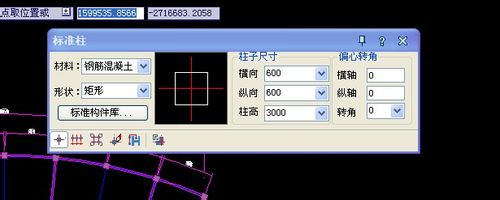

12、放入标准柱，输入好柱子的尺寸600*600。鼠标放在墙体上，自动会生出柱子。

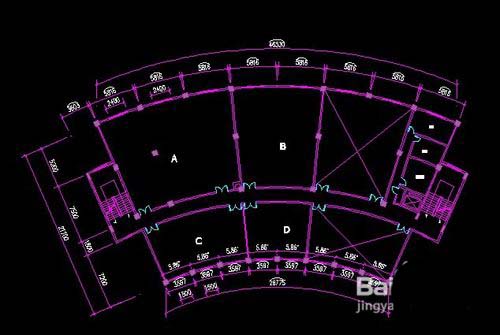

13、最后给上标注，尺寸统一下，就可以出图了。

以上就是cad绘制弧形户型图的详细教程，很简单，喜欢的朋友请继续关注武林网。
