CAD怎么绘制一个逼真的钉子? cad钢钉的画法

cad中想要画一个逼真的钉子，该怎么画呢？下面我们就来看看cad画钢钉的教程。

1、转主视图，画长90，高2.4的矩形

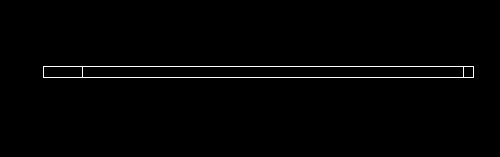

2、将矩形分解，一侧短边向内偏移2，一侧短边向内偏移8

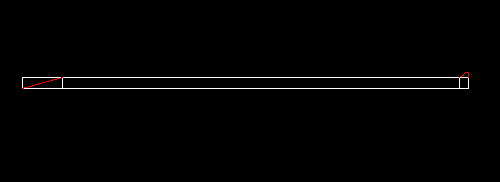

3、沿矩形画如下图的线条

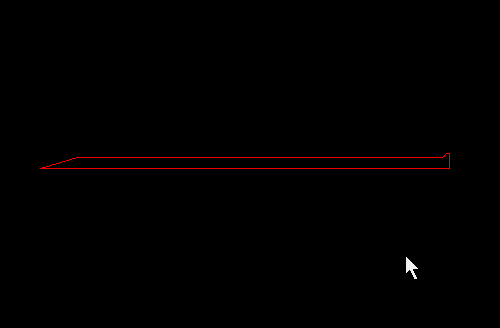

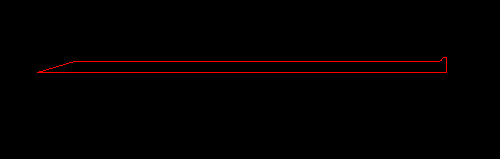

4、修剪、删除多余线条，并面域图形

5、沿下边直线旋转图形，并转西南等测轴视图

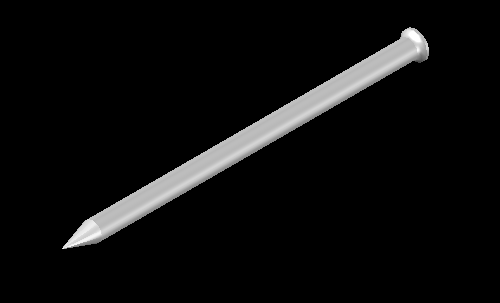

6、先将图层颜色改成白色，再转真实视觉样式

以上就是cad画钢钉的教程，希望大家喜欢，请继续关注武林网。
